معرفی NovaStar H2 Splicing
NovaStar H2 Splicing یک اسپلایسر و کنترلر همهکاره از سری H برای نمایشگرهای LED فاینپیچ است. معماری تمامسختافزاری مبتنی بر FPGA و ماتریس سوئیچینگ پرسرعت، پردازش پایدار سیگنال، تأخیر پایین و مدیریت یکپارچه چند نمایشگر را فراهم میکند.

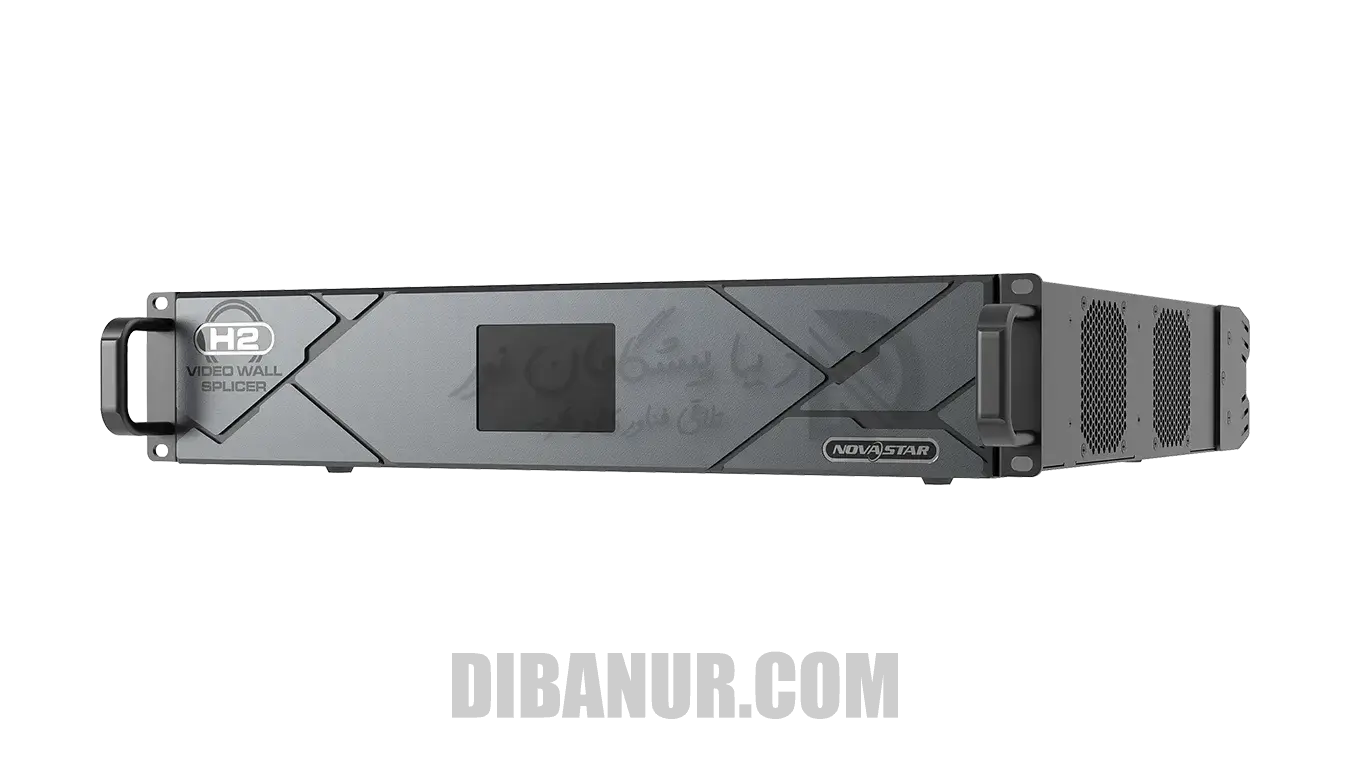

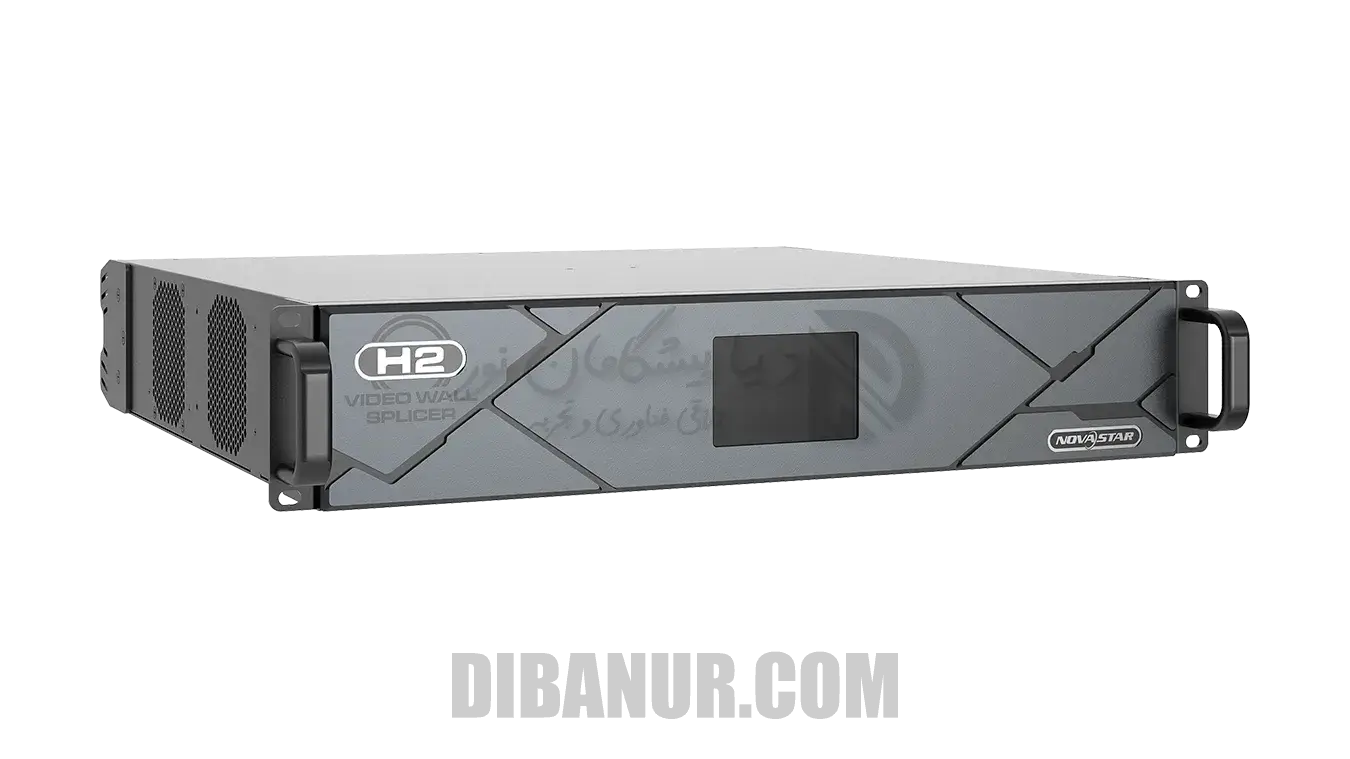

شاسی 2U دستگاه بهصورت ماژولار طراحی شده و همراه کارت کنترل و منبع تغذیه عرضه میشود. برای راهاندازی حداقل یک کارت ورودی و یک کارت خروجی لازم است. برای مشاهده مدلهای مشابه به ویدیو پروسسورهای NovaStar مراجعه کنید.
ظرفیت پردازش و مدیریت تصویر
| قابلیت | مقدار |
|---|---|
| حداکثر کارت ورودی | 4 |
| حداکثر کانال ورودی | 16 |
| کارت خروجی | 2 |
| ظرفیت با کارت 4K | 26 million pixels |
| حداکثر لایه | 32 layers |
پیکربندی ماژولار ورودی و خروجی

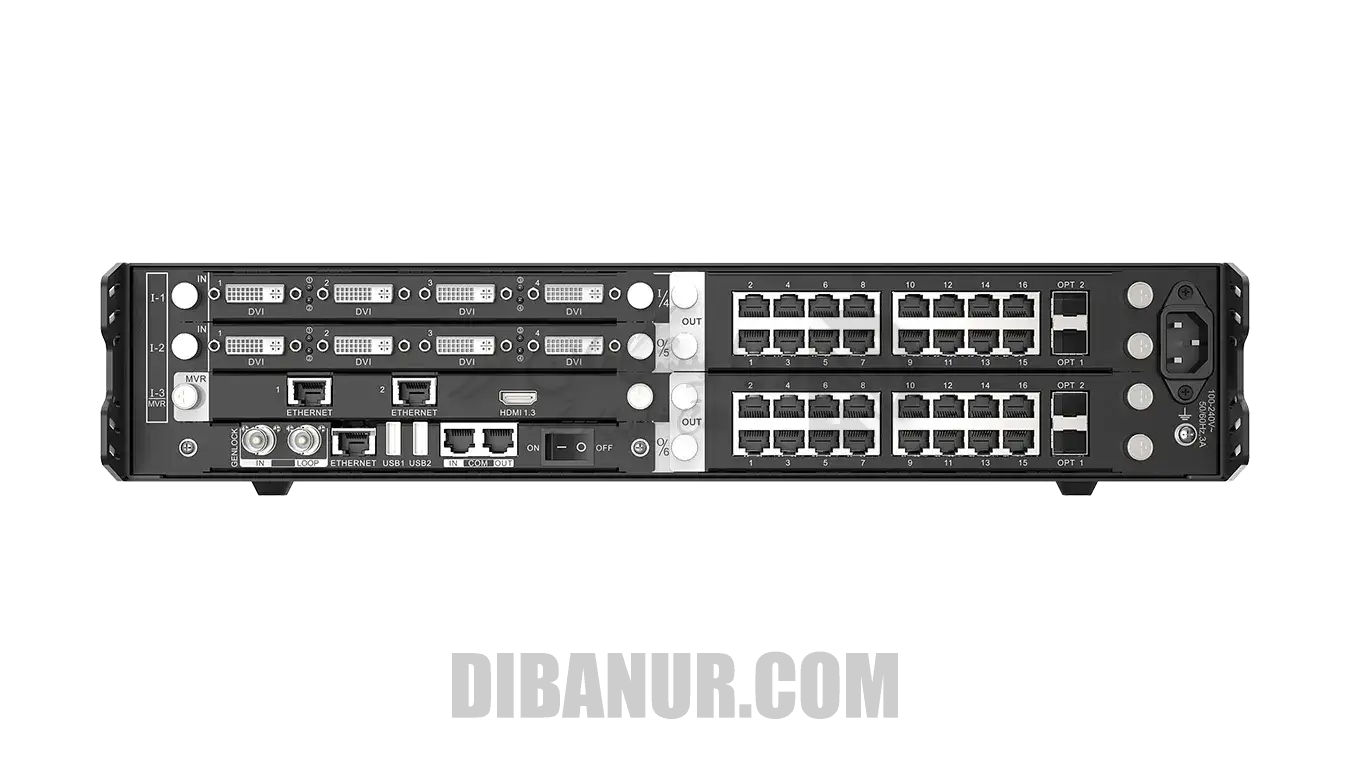

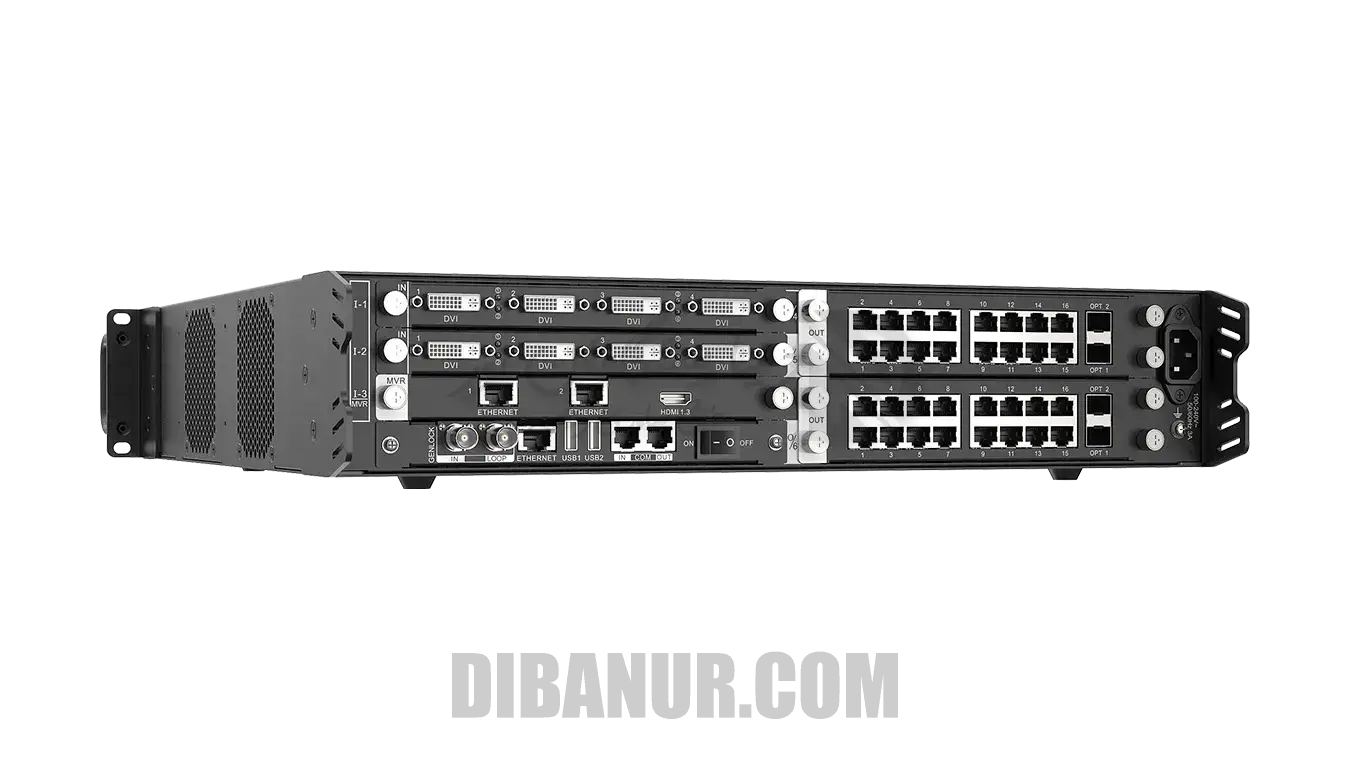

بسته به پروژه میتوان کارتهای DVI، HDMI، HDMI 2.0، DP 1.2، VGA، CVBS، 3G-SDI، 12G-SDI، HDBaseT و ورودی IP را نصب کرد. خروجی نیز با کارتهای 20×RJ45 یا 16×RJ45 + 2×Fiber قابل تنظیم است.
| کارت | کاربرد |
|---|---|
| H_4xDVI / H_4xHDMI | چهار ورودی DVI یا HDMI |
| H_1xHDMI2.0+1xDP1.2 | ورودی 4K با HDMI 2.0 و DP 1.2 |
| H_4x3G SDI / H_12G SDI | ورودی حرفهای SDI برای استودیو و پخش |
| H_20xRJ45 | ۲۰ خروجی شبکه |
| H_16xRJ45+2xFiber | ۱۶ خروجی شبکه و دو خروجی فیبر |
کنترل و پایداری
مدیریت چندصفحهای، کنترل تحت وب، پایش وضعیت سیستم و منبع تغذیه پشتیبان اختیاری، H2 را برای اتاق فرمان، استودیو، مرکز همایش و ویدئووالهای حساس مناسب میکند. تعویض و توسعه کارتها نیز بدون تغییر کل سامانه انجام میشود.
مشخصات فیزیکی و برق
| ارتفاع رک | 2U |
| ابعاد | 18×3.5×19 in |
| وزن | 34.4 lbs |
| برق ورودی | 100-240VAC, 50/60Hz |
| توان مصرفی | 210W |
کاربردهای پیشنهادی
مناسب ویدئووالهای فاینپیچ، مراکز کنترل، سالنهای همایش، استودیوها و پروژههای چندنمایشگری است. برای انتخاب کارتهای ورودی و خروجی متناسب با رزولوشن پروژه با کارشناسان دیبانور تماس بگیرید.
