توضیحات محصول
Huidu HD-VP1240A یک پردازنده ویدیویی 2 در 1 است که 12 پورت خروجی Gigabit Ethernet و نمایش همزمان 4 صفحه را ادغام میکند. این دستگاه 7 کانال ورودی سیگنال همزمان دارد و از ورودی ویدیوی 4K (در برخی رابطها) پشتیبانی میکند. مناسب هتلها، مراکز خرید، اتاقهای کنفرانس، نمایشگاهها و استودیوها است.

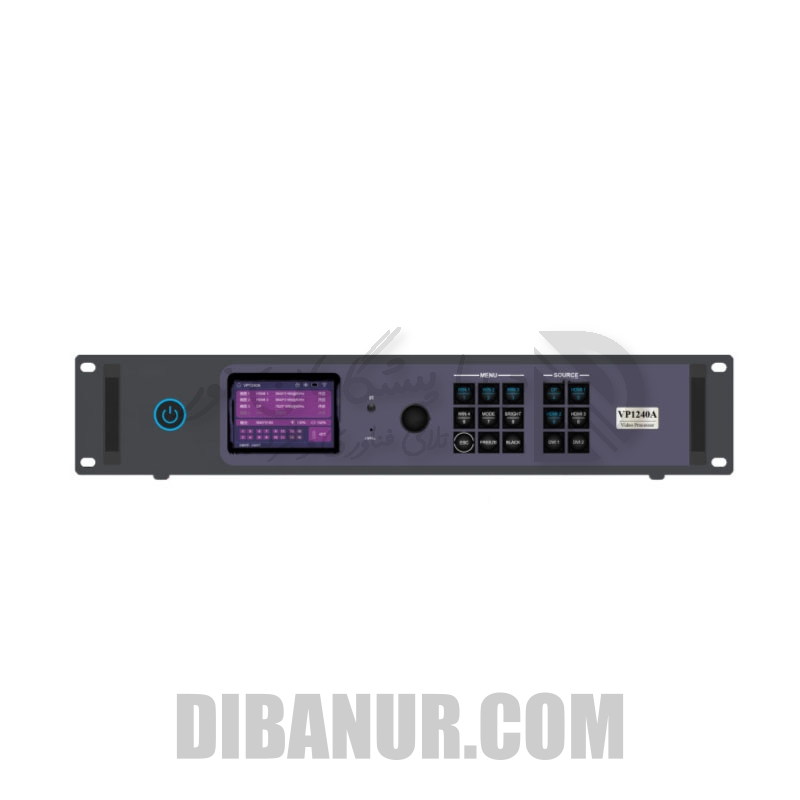

کلیدهای پنل جلویی
| شماره | آیتم | توضیحات |
|---|---|---|
| 1 | کلید برق | کلید ورودی برق AC |
| 2 | LCD | نمایش منوی تنظیمات و وضعیت سیستم |
| 3 | دکمه چرخشی | انتخاب و تنظیم مقادیر |
| 4 | Menu | ورود به منوی تنظیمات |
| 5 | ▲ / ▼ | جابجایی در منو |
| 6 | OK | تایید انتخاب |
| 7 | ESC | بازگشت به منوی قبلی |

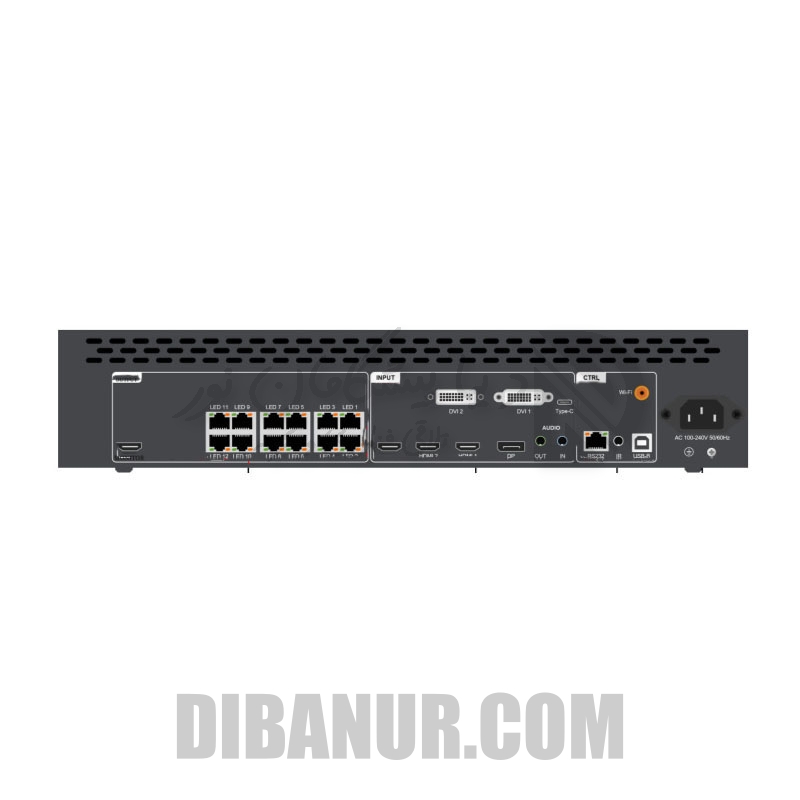

رابطهای ورودی
| شماره | نام رابط | تعداد | توضیحات |
|---|---|---|---|
| 1 | HDMI1 | 1 | ورودی HDMI — استاندارد HDMI 2.0، رزولوشن تا 3840×2160@60Hz |
| 2 | HDMI2 | 1 | ورودی HDMI — استاندارد HDMI 1.4، رزولوشن تا 1920×1080@60Hz |
| 3 | HDMI3/Projector | 1 | ورودی HDMI — استاندارد HDMI 1.4، رزولوشن تا 3840×2160@30Hz، پشتیبانی صدا (انتخابی بین HDMI3 و پروژکتور) |
| 4 | DVI | 2 | ورودی DVI — استاندارد DVI 1.0/HDMI 1.3 سازگار، رزولوشن تا 1920×1080 |
| 5 | VGA | 1 | ورودی VGA — رزولوشن تا 1920×1080@60Hz |
| 6 | CVBS | 1 | ورودی ویدیوی آنالوگ |
رابطهای خروجی
| شماره | نام رابط | تعداد | توضیحات |
|---|---|---|---|
| 1 | LAN Output | 12 | پورت Gigabit Ethernet — سرعت انتقال 1Gbps، هر پورت حداکثر 655,360 پیکسل |
| 2 | HDMI Bypass | 1 | خروجی HDMI برای مانیتورینگ |
رابطهای کنترل
| شماره | نام رابط | تعداد | توضیحات |
|---|---|---|---|
| 1 | USB-B | 1 | اتصال به کامپیوتر برای دیباگ کنترلر LED |
| 2 | USB-A | 1 | پخش محتوا از فلش USB |
| 3 | RS232 | 1 | کنترل سریال |
| 4 | Wi-Fi | 1 | کنترل بیسیم از طریق اپلیکیشن موبایل |
| 5 | LAN Control | 1 | کنترل از طریق شبکه |
مشخصات فنی
| پارامتر | مقدار |
|---|---|
| ولتاژ تغذیه | AC 100-240V, 50/60Hz |
| دما کاری | -20°C تا 55°C |
| رطوبت کاری | 10%~80% |
| حداکثر پیکسل هر پورت | 655,360 پیکسل |
| حداکثر پیکسل کل | 7,864,320 پیکسل |
| تعداد پنجره نمایش | 4 صفحه همزمان |
| رزولوشن ورودی | حداکثر 3840×2160@60Hz (HDMI1) |
| خروجی LAN | 12 پورت Gigabit |
| خروجی HDMI Bypass | 1 عدد |
| وزن | 4.5 کیلوگرم |
