معرفی ویدیو پروسسور Huidu HD-VP1640A
Huidu HD-VP1640A یک ویدیو پروسسور و کنترلر دوکاره برای نمایشگرهای LED است که پردازش تصویر و ارسال داده به کارتهای دریافت را در یک دستگاه ترکیب میکند. این مدل با ۱۶ خروجی شبکه گیگابیتی، ورودیهای متنوع و پشتیبانی از سیگنال 4K@60Hz برای ویدئووالهای بزرگ، سالن همایش، مرکز خرید، نمایشگاه و استودیو مناسب است.
برای مقایسه، بخش ویدیو پروسسورهای LED و مجموعه کارتهای دریافت Huidu را ببینید.

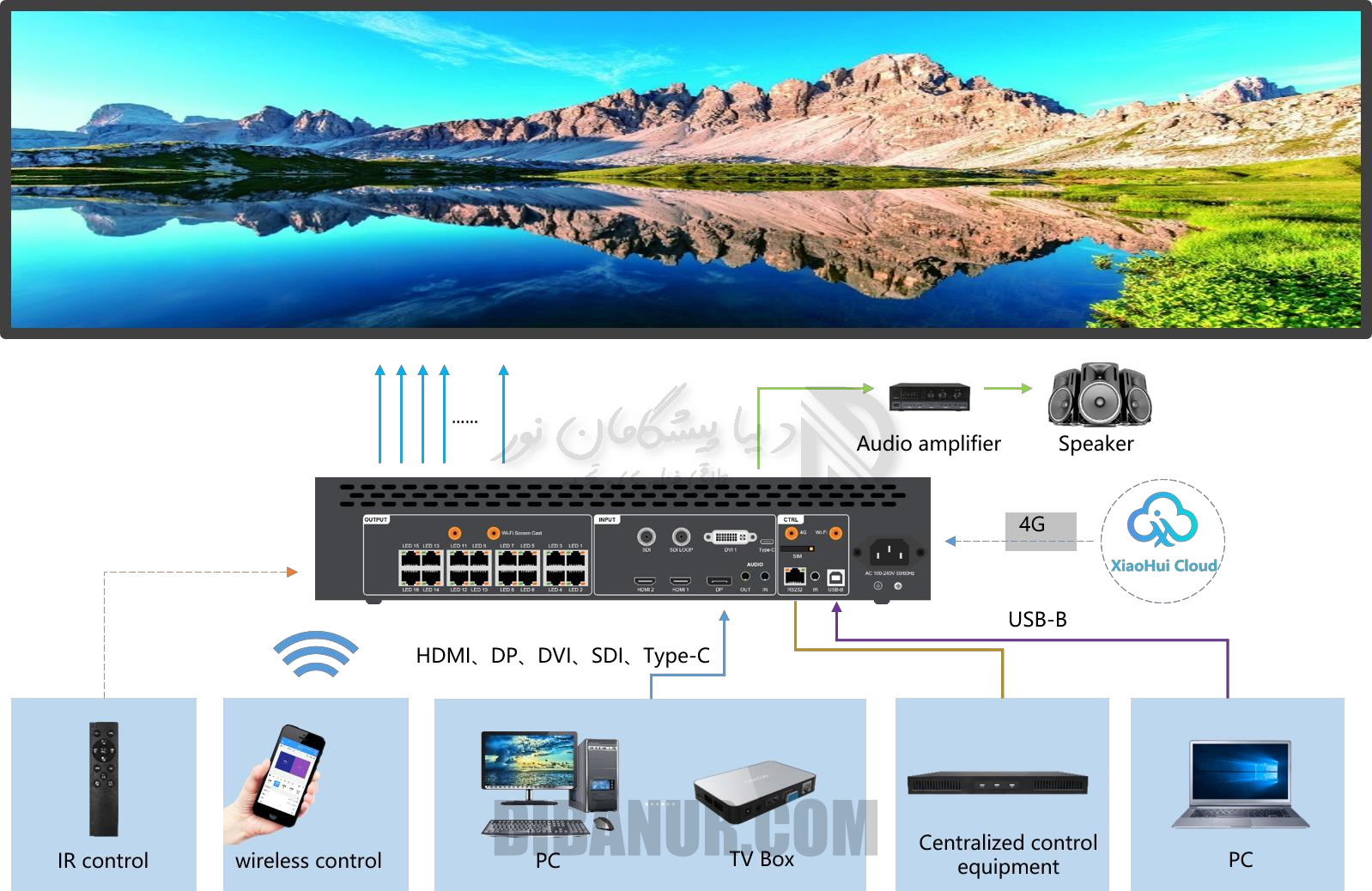

ساختار اتصال و مدیریت سیگنال
ورودیهای تصویر، خروجی صدای مستقل، کنترل مرکزی RS232، اتصال USB-B و Wi-Fi امکان استفاده در سناریوهای حرفهای را فراهم میکنند.
ویژگیهای کلیدی
- ورودی همزمان 4K@60Hz و نمایش نقطهبهنقطه
- نمایش چهار پنجره با چیدمان آزاد
- ذخیره و فراخوانی ۸ صحنه یا Preset
- ۱۶ خروجی Gigabit Ethernet با ظرفیت 650,000 pixels برای هر پورت
- Wi-Fi داخلی، کنترل با اپلیکیشن و انتقال بیسیم تصویر تا 20M
- تنظیم روشنایی، قفل کلیدها، Freeze و Black Screen
ورودیهای تصویر و صدا
| رابط | مشخصات |
|---|---|
| DP 1.2 / Type-C | یک کانال مشترک؛ حداکثر 3840×2160@60Hz همراه صدا |
| HDMI 2.0 | یک کانال؛ حداکثر 3840×2160@60Hz همراه صدا |
| HDMI 1.4 | دو کانال؛ حداکثر 3840×2160@30Hz |
| DVI-I | دو کانال؛ حداکثر 1920×1080 یا 1080p |
| SDI اختیاری | یک کانال SD-SDI / HD-SDI / 3G-SDI تا 1920×1080@60Hz |
| صدا | ورودی و خروجی TRS 3.5mm استریو |
DP و Type-C بهصورت مشترک انتخاب میشوند. همچنین DVI2 و SDI اختیاری در یک پیکربندی سختافزاری همزمان قابل استفاده نیستند.

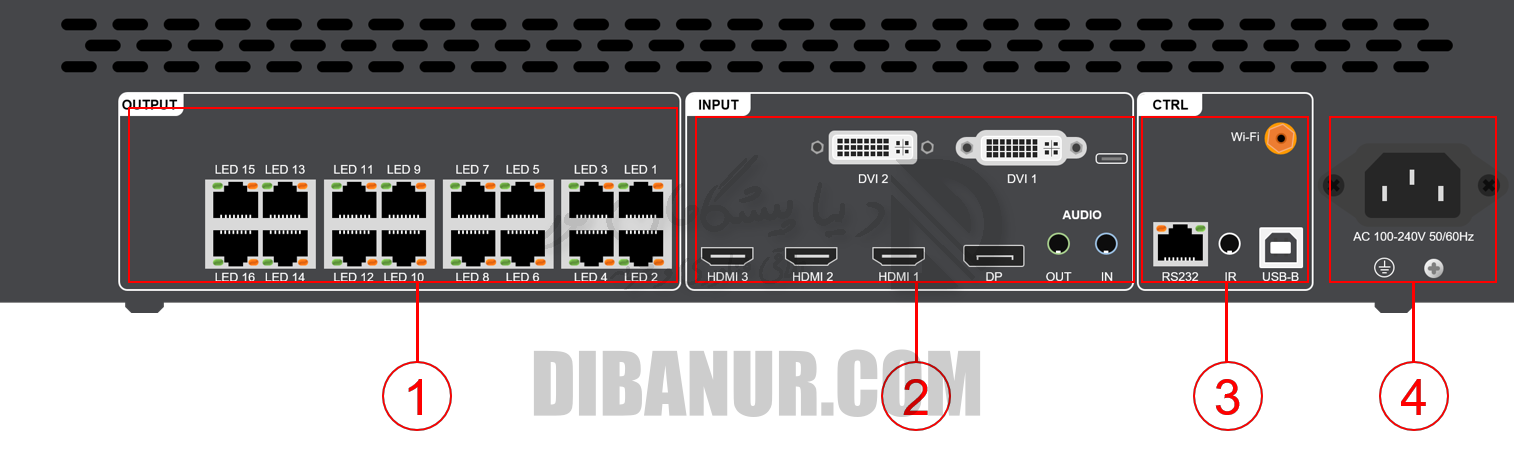

پنل جلو و پنل پشت

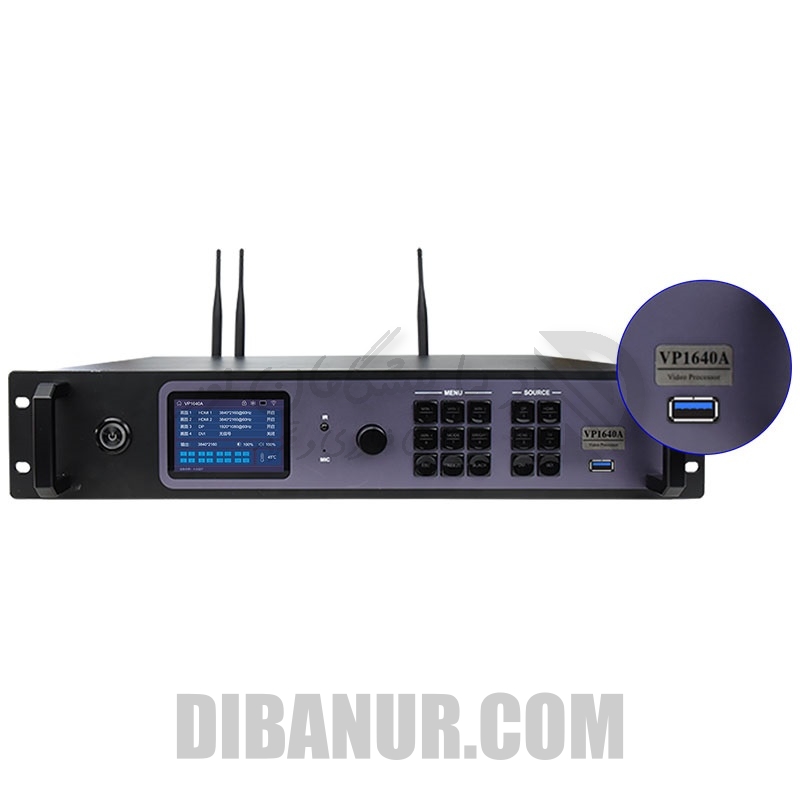

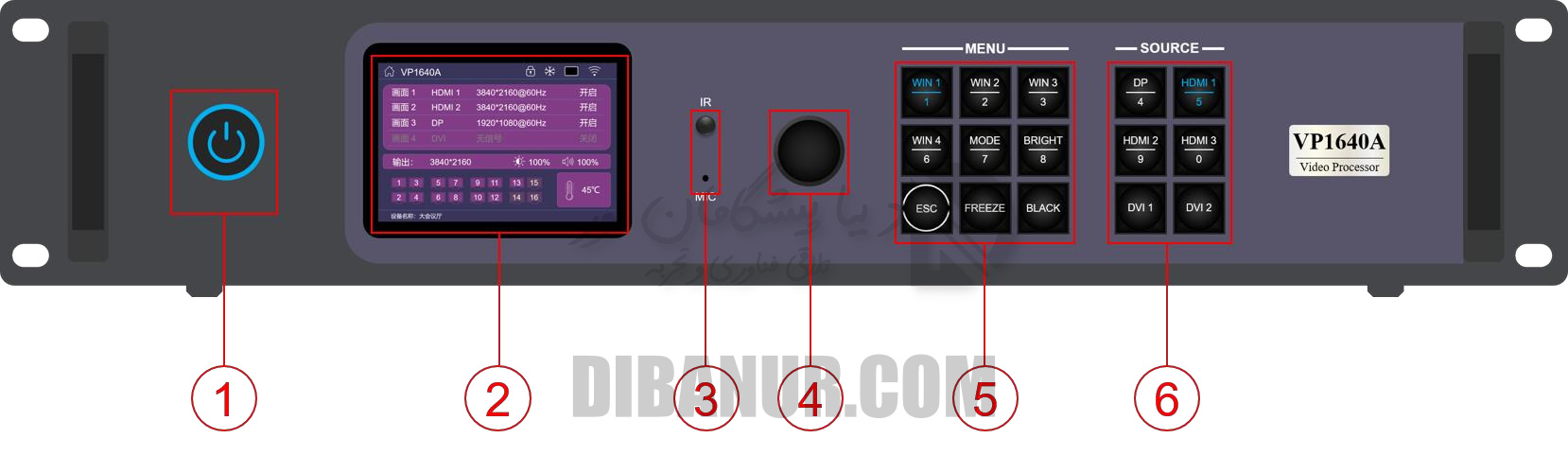

نمایشگر LCD اطلاعات منو و وضعیت سیگنال را نشان میدهد. کلیدهای WIN1 تا WIN4 برای پنجرهها، MODE برای صحنهها و کلیدهای BRIGHT، FREEZE و BLACK برای کنترل سریع خروجی هستند.

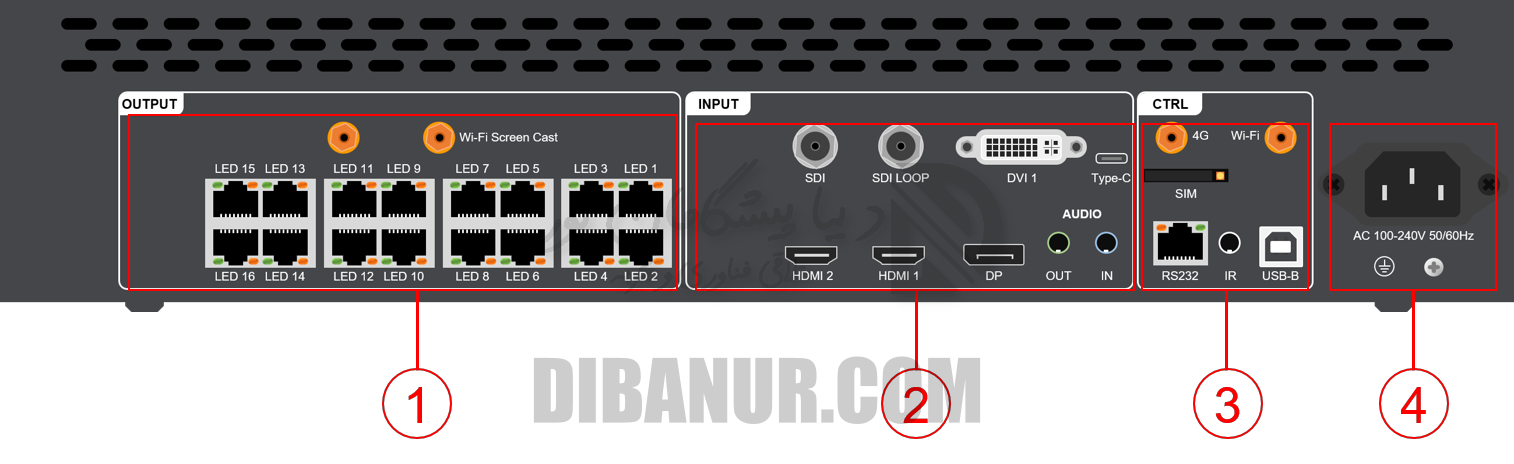

خروجیها و رابطهای کنترل
| بخش | مشخصات |
|---|---|
| خروجی LED | 16×Gigabit Ethernet؛ هر پورت 650,000 pixels |
| صدای خروجی | TRS 3.5mm برای اتصال آمپلیفایر |
| USB-B | اتصال رایانه برای تنظیم و عیبیابی |
| RS232 | اتصال به سیستم کنترل مرکزی |
| Wi-Fi و IR | کنترل بیسیم، انتقال تصویر و ریموت مادونقرمز |
| 4G و SIM اختیاری | اتصال آنتن 4G و سیمکارت استاندارد |
انتقال بیسیم و پخش USB
انتقال بیسیم تا رزولوشن 1080p/1920×1200 و نرخ 30fps با باند 2.4GHz یا 5GHz انجام میشود. در نسخه دارای USB Media، حافظه FAT32 و فرمتهای MP4، MKV، TS، AVI، JPG، PNG و BMP پشتیبانی میشوند.
ابعاد و شرایط کاری
| پارامتر | مقدار |
|---|---|
| ولتاژ کاری | AC 100-240V, 50/60Hz |
| توان مصرفی | 50W |
| دمای کاری | -10℃~60℃ |
| رطوبت کاری | 20%RH~90%RH |
| رطوبت نگهداری | 10%RH~95%RH |
کاربردهای پیشنهادی
ترکیب چهار پنجره، ورودی 4K و تعداد بالای خروجی شبکه، این دستگاه را برای سالن همایش، مرکز فرمان، استودیو، نمایشگاه، مرکز خرید، هتل و ویدئووال تبلیغاتی مناسب میکند. برای طراحی ظرفیت و مسیر کابلکشی با کارشناسان دیبانور در ارتباط باشید.
