معرفی ویدیو پروسسور Linsn X102

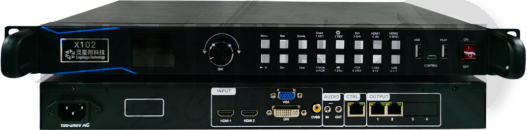

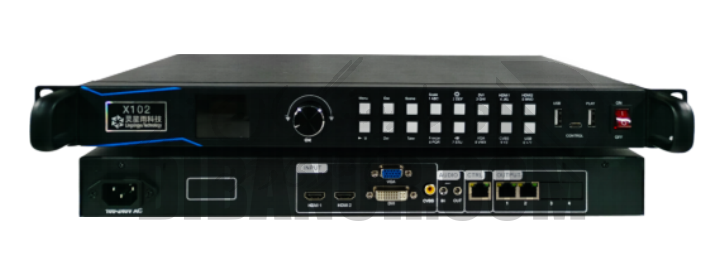

Linsn X102 یک پردازنده ویدئویی all-in-one از شرکت Linsn است که جایگزین مدل X100 شده و با ۲ خروجی RJ45 تا ۱.۳ مگاپیکسل برای نمایشگرهای LED تمامرنگی طراحی شده است. این دستگاه با ورودیهای متعدد HDMI/VGA/DVI/CVBS و صفحهنمایش LCD مناسب پروژههای کوچک و متوسط LED است.

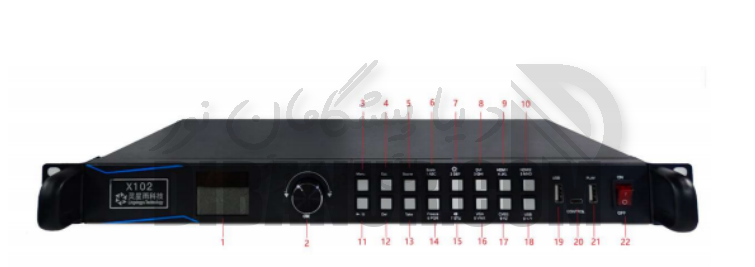

پنل جلو — کلیدها و نمایشگر
| شماره | عملکرد |
|---|---|
| ۱ | مانیتور LCD برای نمایش منو و وضعیت فعلی کار |
| ۲ | دکمه چرخان کنترل برای انتخاب و تأیید |
| ۳ | Menu: ورود به منوی اصلی |
| ۴ | Esc: خروج از رابط یا وضعیت فعلی |
| ۵ | Scene: ورود مستقیم به تنظیمات صحنه |
| ۶ | Scale/عدد ۱/حرف ABC |
| ۷ | ☀(کنترل روشنایی)/عدد ۲/حرف DEF |
| ۸ | انتخاب DVI/عدد ۳/حرف GHI |
| ۹ | انتخاب HDMI1/عدد ۴/حرف JKL |
| ۱۰ | انتخاب HDMI2/عدد ۵/حرف MNO |
| ۱۱ | ▶/∥ پخش/توقف |
| ۱۲ | Del حذف |
| ۱۳ | Take برای تأیید تغییر صحنه |
| ۱۴ | Freeze/عدد ۶/حرف PQR |
| ۱۵ | تنظیم صدا/عدد ۷/حرف STU |
| ۱۶ | انتخاب VGA/عدد ۸/حرف VWX |
| ۱۷ | انتخاب CVBS/عدد ۹/حرف YZ |
| ۱۸ | انتخاب USB/عدد ۰/نماد +‑*/ |
| ۱۹ | پورت USB برای ارتقا |
| ۲۰ | پورت CONTROL (پورت سریال) |
| ۲۱ | پورت PLAY (USB) — پخش فلش USB: تصویر jpg/jpeg/png/bmp، ویدیو mp4/avi/mpg/mov/rmvb |
| ۲۲ | کلید روشن/خاموش |

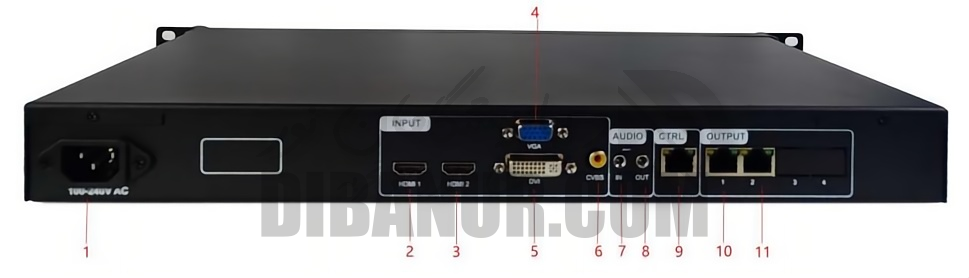

پنل عقب — ورودیها و خروجیها
| شماره | عملکرد |
|---|---|
| ۱ | ورودی برق ~100-240V |
| ۲-۳ | ورودی HDMI، HDMI1.3، پشتیبانی تا 1920×1080@60Hz و سازگاری معکوس |
| ۴ | ورودی VGA، پشتیبانی تا 1920×1080@60Hz و سازگاری معکوس |
| ۵ | ورودی DVI، VESA، پشتیبانی تا 1920×1080@60Hz و سازگاری معکوس |
| ۶ | ورودی CVBS، استاندارد PAL/NTSC |
| ۷ | AUDIO_IN، ورودی صدا |
| ۸ | AUDIO_OUT، خروجی صدا |
| ۹ | CTRL، پورت شبکه 100mbps برای کنترل |
| ۱۰-۱۱ | دو خروجی RJ45 برای اتصال کارتهای دریافت، پشتیبانی تا ۶۵۰ هزار پیکسل |
مشخصات فنی
| پارامتر | جزئیات | مقدار |
|---|---|---|
| برق | ورودی | AC 100-264VAC، 50/60Hz |
| مصرف برق | 15W | |
| دمای کاری | -20℃ تا 70℃ | |
| رطوبت کاری | 0%RH تا 95%RH | |
| ابعاد و وزن | وزن | خالص: 2.0kg — ناخالص: 3.0kg |

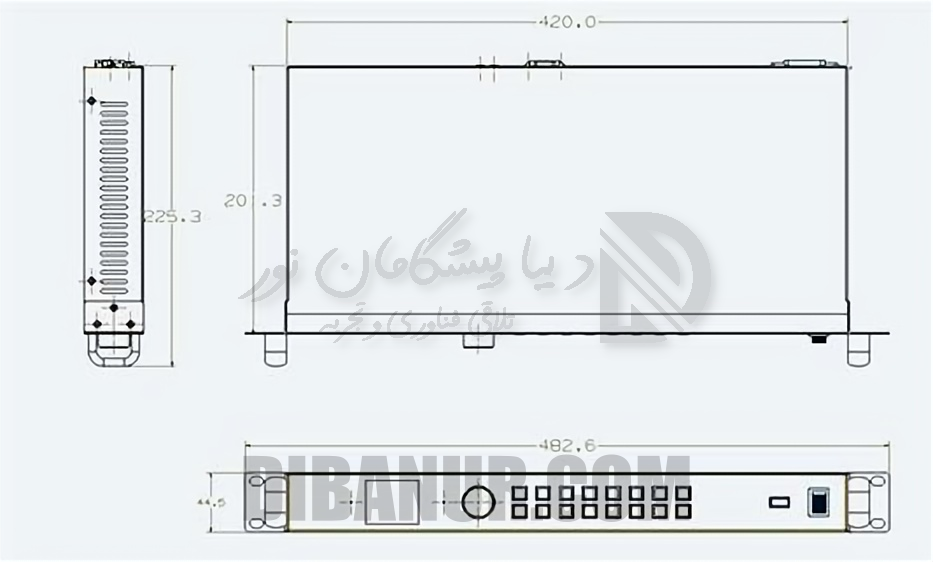

| ابعاد | دستگاه: 482.6mm×225.3mm×44.5mm — بسته: 505mm×135mm×360mm |
