ویدئو پروسسور Colorlight VX6

Name: ویدئو پروسسور Colorlight VX6
Brand: Colorlight
SKU: COLORLIGHT-COLORLIGHTVX6

برند: Colorlight شناسه محصول: COLORLIGHT-COLORLIGHTVX6 موجودی: موجود

پردازنده ویدیویی Colorlight VX6 مناسب نمایشگرهای LED تبلیغاتی و تجاری

برای استعلام قیمت و دریافت مشاوره با واحد فروش تماس بگیرید.

توضیحات محصول

ویدئو پروسسور Colorlight VX6 یک پردازنده ویدیویی حرفه‌ای با قابلیت پشتیبانی از 3.93 میلیون پیکسل خروجی و سازگاری کامل با ویدیوهای 4K و 2K است. این دستگاه برای کاربردهای تبلیغاتی، تجاری و اجرای زنده طراحی شده و با 6 خروجی Gigabit Ethernet و 2 خروجی 10G Fiber، انعطاف‌پذیری بالایی در راه‌اندازی نمایشگرهای LED ارائه می‌دهد. VX6 با پشتیبانی از ورودی‌های متعدد شامل HDMI 2.0، HDMI 1.4، DVI و 3G-SDI، گزینه‌ای مناسب برای پروژه‌های متوسط تا بزرگ نمایشگرهای LED محسوب می‌شود.

امکانات کلیدی

⬤ پشتیبانی از ورودی HDMI 2.0 با رزولوشن تا 4096×2160@60Hz
⬤ پشتیبانی از ورودی HDMI 1.4 با رزولوشن تا 3840×1080@60Hz
⬤ 2 ورودی DVI با حداکثر رزولوشن 1920×1200@60Hz (DVI2 با قابلیت Loop Output)
⬤ 1 ورودی 3G-SDI با پشتیبانی از Loop Output و استانداردهای ST-424(3G)، ST-292(HD)
⬤ 6 خروجی Gigabit Ethernet با ظرفیت بارگذاری کلی 3.93 میلیون پیکسل
⬤ 2 خروجی 10G Fiber (اختیاری، با ماژول SFP+)
⬤ خروجی HDMI 1.3 جهت پیش‌نمایش یا خروجی ویدیویی
⬤ پشتیبانی از Multi-Layer (Main/PIP1/PIP2) با قابلیت باز/بستن لایه‌ها
⬤ پشتیبانی از Genlock با ورودی و خروجی BNC
⬤ پشتیبانی از 3D Output (اختیاری، با عینک‌های Active 3D)
⬤ کنترل از طریق LAN، RS232 و USB
DidEnter: فرمت‌های مختلف رنگی شامل RGB444، YCbCr444، YCbCr422 در عمق رنگی 8bit و 10bit

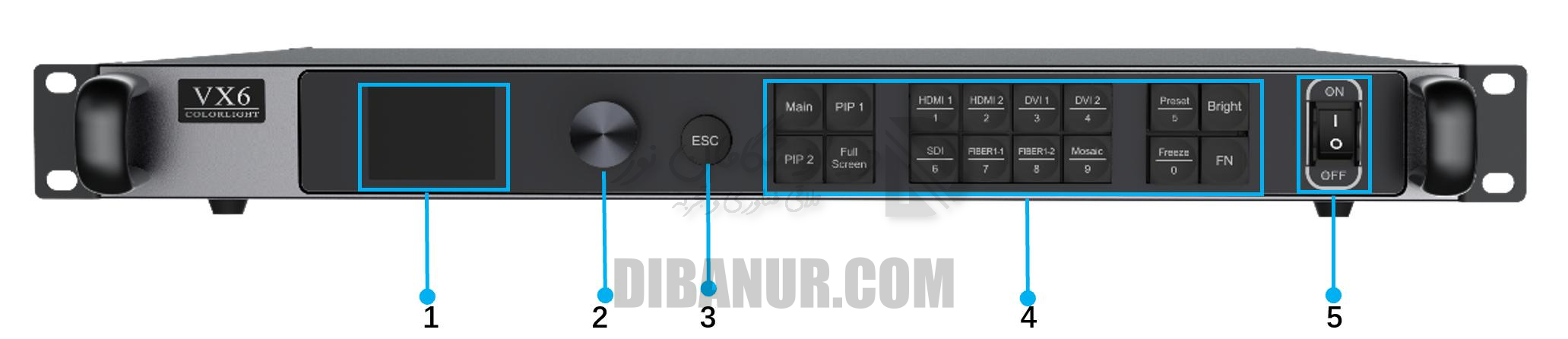

پنل جلویی (Front Panel)

ردیف	نام	عملکرد
1	LCD	نمایش منوی عملیاتی و اطلاعات سیستم
2	Knob (دکمه چرخشی)	فشردن برای ورود به زیرمنو یا تأیید انتخاب \| چرخاندن برای انتخاب آیتم یا تنظیم پارامترها
3	ESC	خروج از رابط فعلی
4	کلیدهای عملکردی	Main/PIP1/PIP2: باز/بستن لایه و نمایش وضعیت لایه \| Back: بازگشت \| Menu: ورود به منو \| Freeze: فریز تصویر \| Bright: تنظیم روشنایی \| Black: Blackout
5	کلید روشن/خاموش	روشن یا خاموش کردن دستگاه

پنل پشتی - رابط‌ها (Rear Panel Interfaces)

کنترل (Control)
1	LAN	پورت RJ45 جهت اتصال به شبکه محلی (Local Area Network)

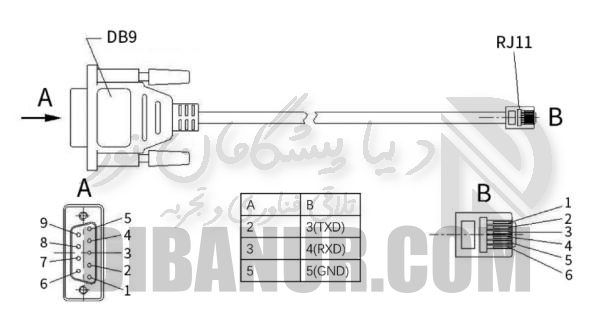

2	RS232	پورت RJ11 (6P6C)* جهت اتصال به سیستم کنترل مرکزی
3	USB IN	پورت USB 2.0 Type B، پشتیبانی از ورودی Cascading و اتصال به PC
	USB OUT	پورت USB 2.0 Type A جهت خروجی Cascading
پورت 3D (اختیاری)
4	3D*	خروجی سیگنال 3D Sync (اختیاری، کار با عینک‌های Active 3D)
Genlock
5	GENLOCK	1×BNC port (male)، ورودی سیگنال همگام‌سازی خارجی
	GENLOCK LOOP	1×BNC port (male)، خروجی Loop سیگنال Genlock Sync
ورودی (Input)
6	3G SDI / SDI LOOP	1×ورودی SDI با پشتیبانی از Loop Output. پشتیبانی از ST-424(3G)، ST-292(HD)، ST-259(SD)
7	HDMI 1 (2.0)	1×ورودی HDMI 2.0، سازگار با عقب با HDMI 1.4 و HDMI 1.3. حداکثر رزولوشن: 4096×2160@60Hz. حداکثر عرض: 8192، حداکثر ارتفاع: 8192
8	HDMI 2 (1.4) / HDMI 2 LOOP	1×ورودی HDMI 1.4، HDMI 2 با قابلیت LOOP Output. حداکثر رزولوشن: 3840×1080@60Hz
9	DVI 1 / DVI 2 / DVI 2 LOOP	2×ورودی DVI، DVI2 با قابلیت Loop Output. حداکثر رزولوشن: 1920×1200@60Hz
10	U-DISK	پورت USB Drive، پشتیبانی از تنظیمات پارامتر کارت دریافت‌کننده
خروجی (Output)
11	PORT 1-6	6 پورت 1G Ethernet. ظرفیت بارگذاری کلی: 3.93 میلیون پیکسل. پشتیبانی از Redundancy
12	Fiber 1-2	2 پورت 10G Fiber (اختیاری، ماژول SFP+). انتقال داده تا فاصله طولانی
13	HDMI OUT	1×پورت HDMI 1.3. پشتیبانی از خروجی پیش‌نمایش یا ویدیوی خروجی
منبع تغذیه (Power)
14	AC100-240V	پورت ورودی تغذیه. 100-240V, 50/60Hz. با فیوز داخلی

فرمت سیگنال ورودی (Signal Format)

ورودی 3G-SDI

نوع	فضای رنگی (Color Space)	نمونه‌برداری (Sampling)	عمق رنگ (Color Depth)	حداکثر رزولوشن	Frame Rate
3G	YCbCr	4:2:2	8/10bit	1920×1080@60Hz	50, 59.94, 60
	YCbCr	4:2:2	8/10bit	1280×720@60Hz	23.98, 24, 25, 29.97, 30, 50, 59.94, 60
HD	YCbCr	4:2:2	8/10bit	1920×1080@60Hz	50, 59.94, 60
	YCbCr	4:2:2	8/10bit	1280×720@60Hz	23.98, 24, 25, 29.97, 30, 50, 59.94, 60
SD	YCbCr	4:2:2	8/10bit	720×576@60Hz	50
	YCbCr	4:2:2	8/10bit	720×480@60Hz	59.94

ورودی HDMI 2.0

نوع	فضای رنگی	نمونه‌برداری	عمق رنگ	حداکثر رزولوشن	Frame Rate
4K	YCbCr	4:2:2	8/10bit	4096×2160@60Hz	23.98, 30, 50, 59.94, 60
	YCbCr/RGB	4:4:4	8bit	4096×2160@60Hz
	YCbCr/RGB	4:4:4	10bit	4096×2160@30Hz
2K	YCbCr	4:2:2	8/10bit	1920×1200@60Hz	23.97, 24, 30, 50, 59.94, 60, 100, 120, 144
	YCbCr/RGB	4:4:4	8bit	1920×1200@60Hz
	YCbCr/RGB	4:4:4	10bit	1920×1200@30Hz
HD	YCbCr	4:2:2	8/10bit	1280×1200@60Hz	23.97, 24, 30, 50, 59.94, 60, 100, 120, 144, 240
	YCbCr/RGB	4:4:4	8/10bit	1280×1200@30Hz

ورودی HDMI 1.4

نوع	فضای رنگی	نمونه‌برداری	عمق رنگ	حداکثر رزولوشن	Frame Rate
4K	YCbCr	4:2:2	8bit	3840×1080@60Hz	23.98, 24, 25, 29.97, 30, 50, 59.94, 60
	YCbCr/RGB	4:4:4	8bit	3840×1080@60Hz
2K	YCbCr	4:2:2	8bit	1920×1200@60Hz	23.97, 24, 30, 50, 59.94, 60
	YCbCr/RGB	4:4:4	8bit	1920×1200@60Hz
HD	YCbCr	4:2:2	8bit	1280×1200@60Hz	23.97, 24, 30, 50, 59.94, 60, 100, 120, 144, 240
	YCbCr/RGB	4:4:4	8bit	1280×1200@60Hz

ورودی DVI

نوع	فضای رنگی	نمونه‌برداری	عمق رنگ	حداکثر رزولوشن	Frame Rate
4K	RGB	4:4:4	8bit	3840×1080@60Hz	23.98, 24, 25, 29.97, 30, 50, 59.94, 60
2K	RGB	4:4:4	8bit	1920×1200@60Hz	23.98, 24, 25, 29.97, 30, 50, 59.94, 60
HD	RGB	4:4:4	8bit	1280×1200@60Hz	23.97, 24, 30, 50, 59.94, 60, 100, 120, 144, 240

فقط بخشی از رزولوشن‌های استاندارد در بالا ذکر شده است.

مشخصات فنی (Specifications)

پارامتر	زیرمجموعه	مقدار

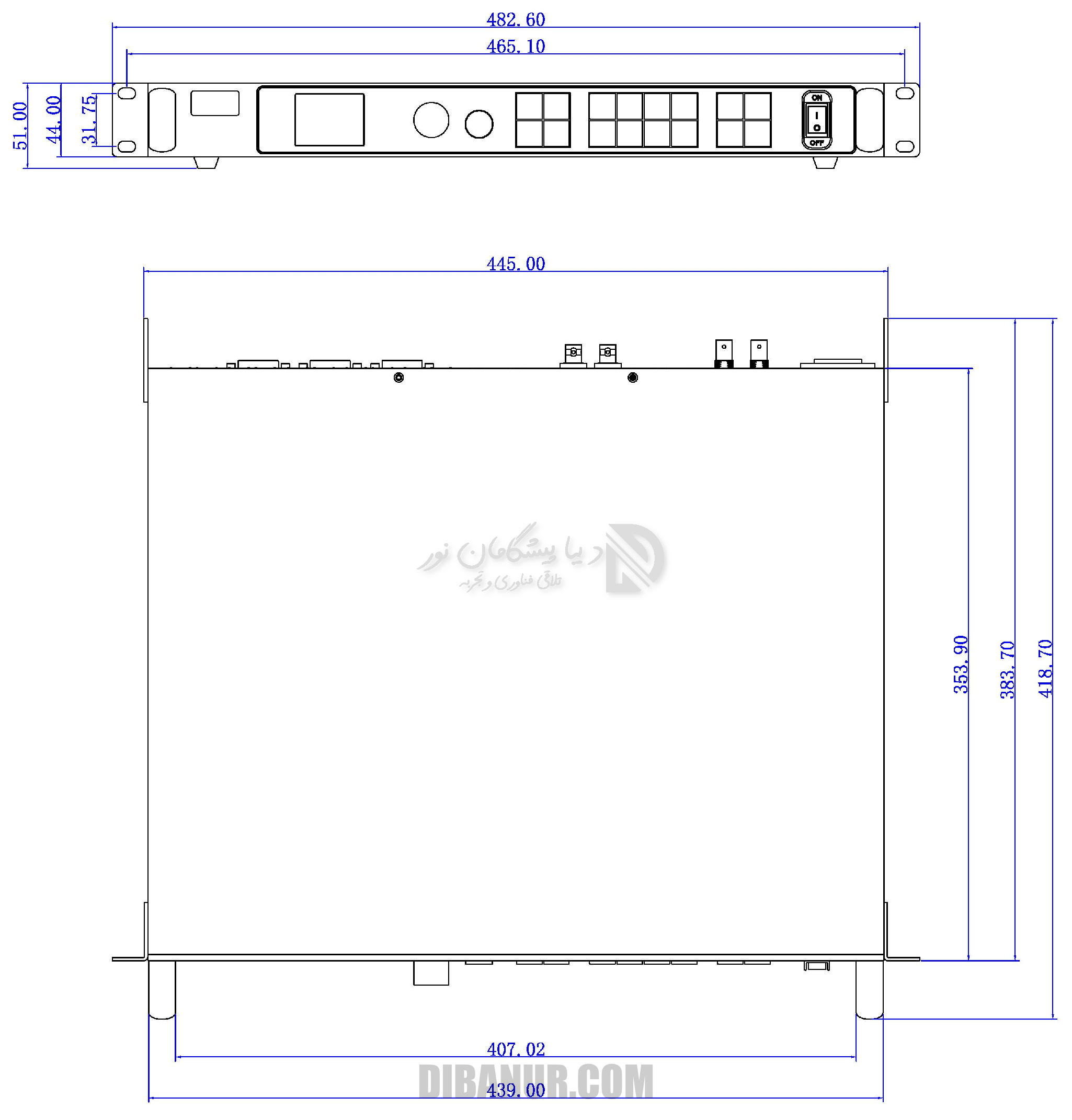

ابعاد (Dimensions)	دستگاه (W×H×D)	482.6mm (19.0") × 44.0mm (1.7") × 418.7mm (16.5") — 1U، بدون پایه
ابعاد (Dimensions)	بسته‌بندی	550.0mm (21.7") × 115.0mm (4.5") × 490mm (19.3")
وزن (Weight)	خالص	4.8kg (10.58lbs)
مشخصات الکتریکی	منبع تغذیه	AC100-240V, 50/60Hz
مشخصات الکتریکی	توان نامی	80W
محیط کاری	دما	-20°C ~ 50°C (-4°F ~ 122°F)
محیط کاری	رطوبت	0%RH ~ 90%RH, non-condensing
محیط ذخیره‌سازی	دما	-30°C ~ 80°C (-22°F ~ 176°F)
محیط ذخیره‌سازی	رطوبت	0%RH ~ 90%RH, non-condensing

تصاویر ظاهری دستگاه (Appearance)

پنل جلویی Colorlight VX6

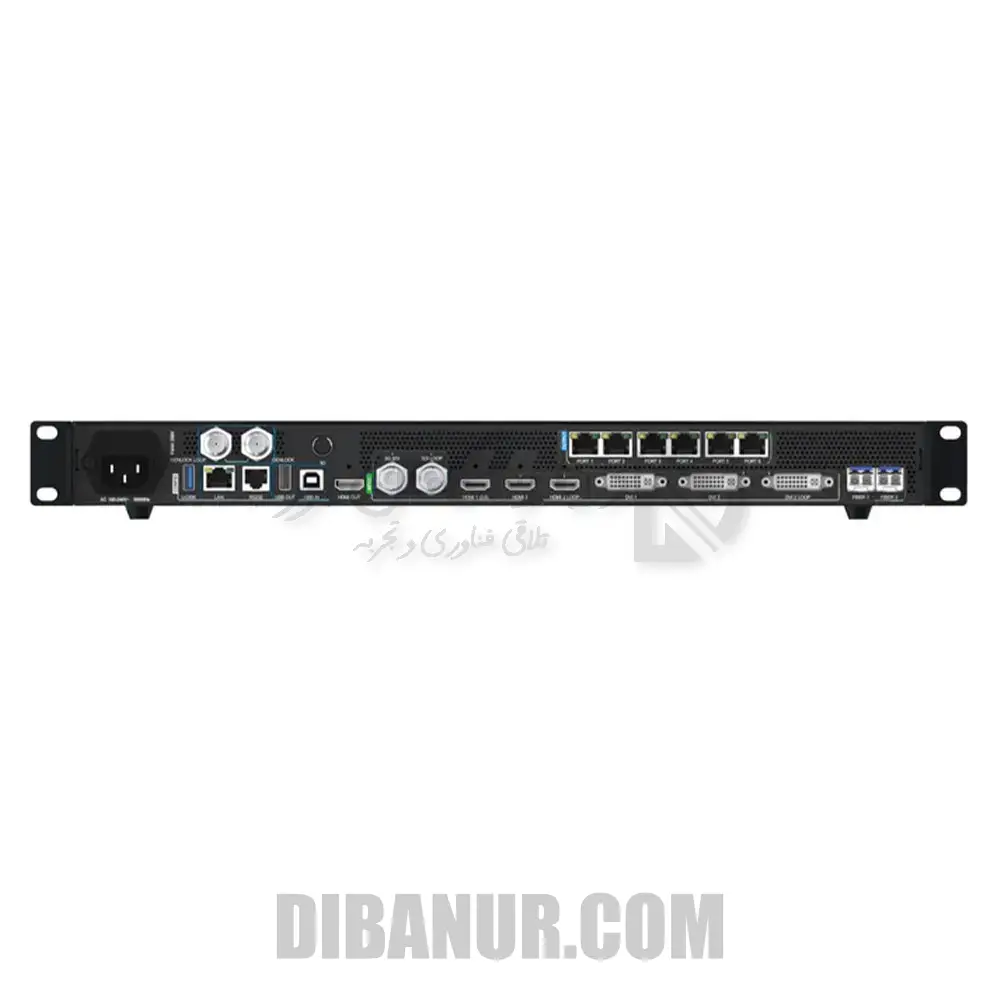

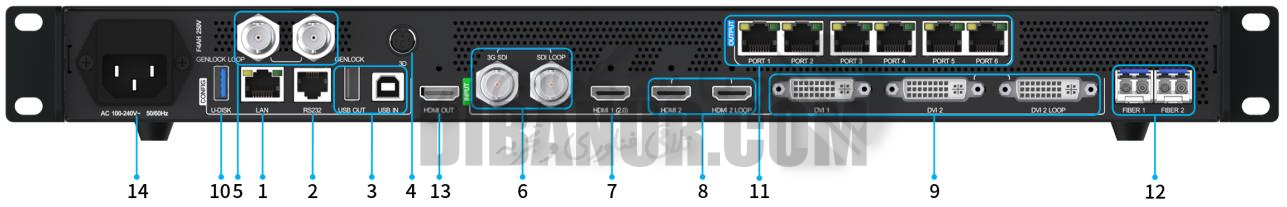

پنل پشتی Colorlight VX6

نمای کلی Colorlight VX6

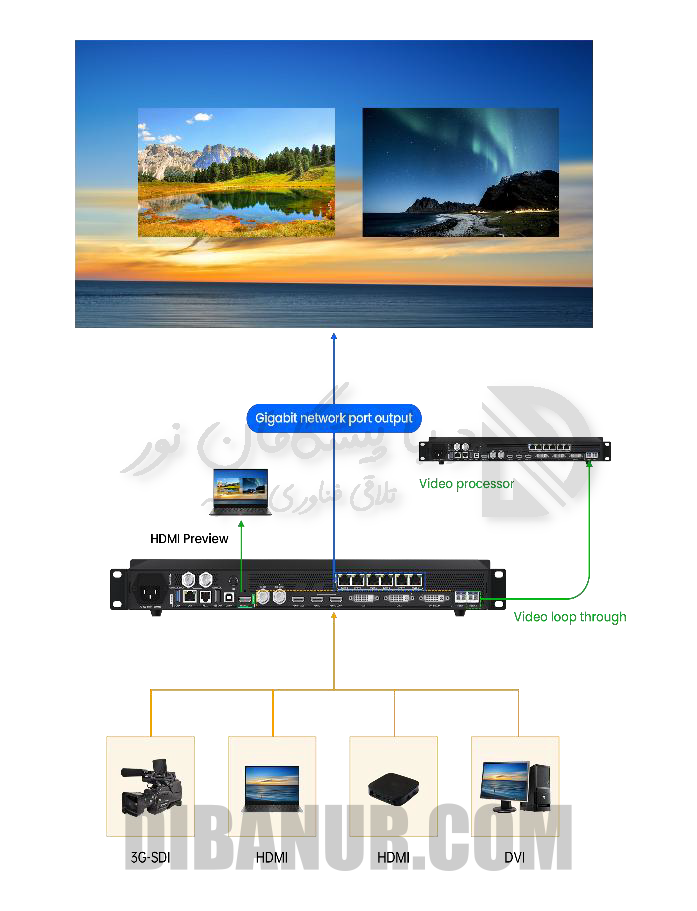

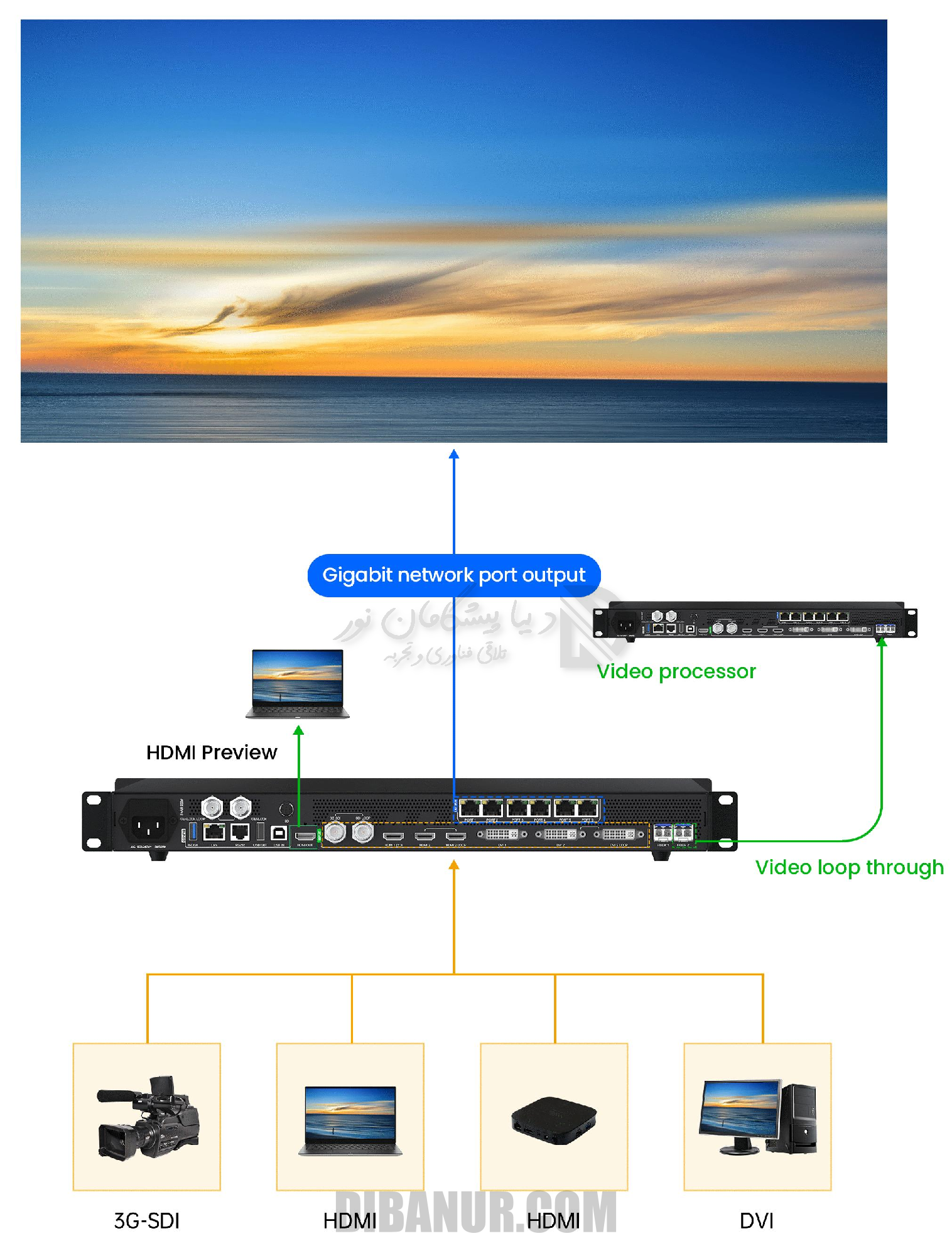

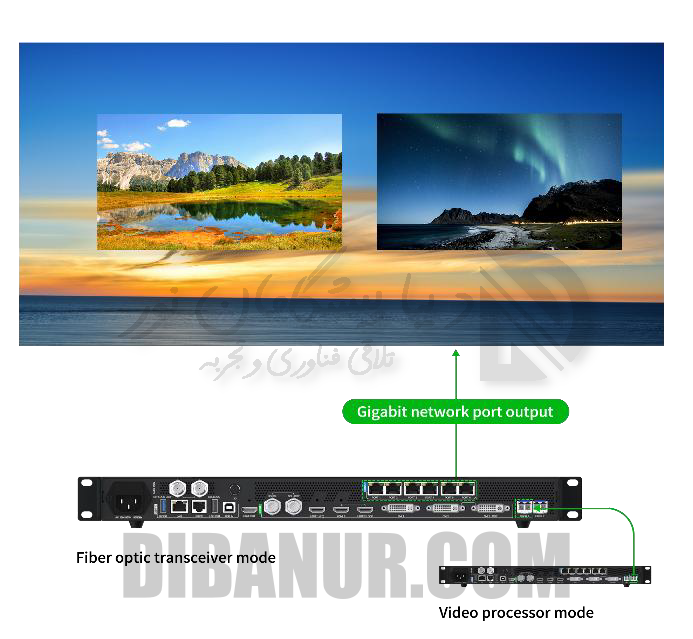

سناریوهای کاربردی (Application Scenarios)

سناریو کاربردی Colorlight VX6

مشخصات فنی و جزئیات

ردیف	نام	عملکرد
1	LCD	نمایش منوی عملیاتی و اطلاعات سیستم
2	Knob	فشردن برای ورود به زیرمنو یا تأیید \| چرخاندن برای انتخاب آیتم یا تنظیم پارامترها
3	ESC	خروج از رابط فعلی
4	کلیدهای عملکردی	Main/PIP1/PIP2: باز/بستن لایه \| Back: بازگشت \| Menu: منو \| Freeze: فریز \| Bright: روشنایی \| Black: Blackout
5	کلید روشن/خاموش	روشن یا خاموش کردن دستگاه

کنترل (Control)
1	LAN	پورت RJ45 جهت اتصال به شبکه محلی
2	RS232	پورت RJ11 (6P6C)* جهت اتصال به کنترل مرکزی
3	USB IN	USB 2.0 Type B، ورودی Cascading و اتصال به PC
	USB OUT	USB 2.0 Type A، خروجی Cascading
پورت 3D (اختیاری)
4	3D*	خروجی سیگنال 3D Sync (اختیاری)
Genlock
5	GENLOCK	1×BNC، ورودی همگام‌سازی خارجی
	GENLOCK LOOP	1×BNC، خروجی Loop سیگنال Genlock
ورودی (Input)
6	3G SDI / SDI LOOP	1×ورودی SDI با Loop Output. پشتیبانی ST-424(3G), ST-292(HD), ST-259(SD)
7	HDMI 1 (2.0)	1×HDMI 2.0، سازگار با HDMI 1.4 و 1.3. حداکثر 4096×2160@60Hz
8	HDMI 2 (1.4) / LOOP	1×HDMI 1.4 با LOOP Output. حداکثر 3840×1080@60Hz
9	DVI 1 / DVI 2 / LOOP	2×DVI، DVI2 با Loop Output. حداکثر 1920×1200@60Hz
10	U-DISK	پورت USB Drive، تنظیمات کارت دریافت‌کننده
خروجی (Output)
11	PORT 1-6	6 پورت 1G Ethernet. ظرفیت: 3.93 میلیون پیکسل
12	Fiber 1-2	2 پورت 10G Fiber (اختیاری)
13	HDMI OUT	1×HDMI 1.3، خروجی پیش‌نمایش
منبع تغذیه (Power)
14	AC100-240V	ورودی تغذیه. 100-240V, 50/60Hz. فیوز داخلی

فرمت سیگنال ورودی 3G-SDI
ورودی	فضای رنگی	نمونه‌برداری	عمق رنگ	حداکثر رزولوشن	Frame Rate
3G	YCbCr	4:2:2	8/10bit	1920×1080@60Hz	50, 59.94, 60
	YCbCr	4:2:2	8/10bit	1280×720@60Hz	23.98, 24, 25, 29.97, 30, 50, 59.94, 60
HD	YCbCr	4:2:2	8/10bit	1920×1080@60Hz	50, 59.94, 60
SD	YCbCr	4:2:2	8/10bit	720×576@60Hz	50
فرمت سیگنال ورودی HDMI 2.0
ورودی	فضای رنگی	نمونه‌برداری	عمق رنگ	حداکثر رزولوشن	Frame Rate
4K	YCbCr	4:2:2	8/10bit	4096×2160@60Hz	23.98, 30, 50, 59.94, 60
	YCbCr/RGB	4:4:4	8bit	4096×2160@60Hz
	YCbCr/RGB	4:4:4	10bit	4096×2160@30Hz
2K	YCbCr	4:2:2	8/10bit	1920×1200@60Hz	23.97, 24, 30, 50, 59.94, 60, 100, 120, 144
فرمت سیگنال ورودی HDMI 1.4
ورودی	فضای رنگی	نمونه‌برداری	عمق رنگ	حداکثر رزولوشن	Frame Rate
4K	YCbCr	4:2:2	8bit	3840×1080@60Hz	23.98, 24, 25, 29.97, 30, 50, 59.94, 60
2K	YCbCr/RGB	4:4:4	8bit	1920×1200@60Hz	23.97, 24, 30, 50, 59.94, 60
فرمت سیگنال ورودی DVI
ورودی	فضای رنگی	نمونه‌برداری	عمق رنگ	حداکثر رزولوشن	Frame Rate
4K	RGB	4:4:4	8bit	3840×1080@60Hz	23.98, 24, 25, 29.97, 30, 50, 59.94, 60
2K	RGB	4:4:4	8bit	1920×1200@60Hz	23.98, 24, 25, 29.97, 30, 50, 59.94, 60

پارامتر	زیرمجموعه	مقدار
ابعاد	دستگاه	482.6mm × 44.0mm × 418.7mm (1U)
ابعاد	بسته‌بندی	550.0mm × 115.0mm × 490mm
وزن خالص		4.8kg (10.58lbs)
مشخصات الکتریکی	منبع تغذیه	AC100-240V, 50/60Hz
مشخصات الکتریکی	توان نامی	80W
محیط کاری	دما	-20°C ~ 50°C (-4°F ~ 122°F)
محیط کاری	رطوبت	0%RH ~ 90%RH, non-condensing
محیط ذخیره‌سازی	دما	-30°C ~ 80°C (-22°F ~ 176°F)
محیط ذخیره‌سازی	رطوبت	0%RH ~ 90%RH, non-condensing

مسیرهای پیشنهادی برای بررسی بیشتر

برای مقایسه مدل‌های مشابه، صفحه پردازنده ویدیویی و مجموعه محصولات دیبانور را ببینید. همچنین محصولات Colorlight برای انتخاب مدل مناسب در دسترس هستند. برای آشنایی با خدمات، راهکارها و سایر تجهیزات تخصصی، به صفحه اصلی دیبانور مراجعه کنید.

مشخصات محصول

No.: 1
ltem: LCD
Description: Display operation menu and system information.
2: 3
Knob: ESC
·Press to enter sub-menu or confirm selection. ·Rotate to select menu item or tune parameters.: Exit current interface
4: 5
Function buttons: Power Switch
·Main/PIP1/PIP2: Open/Close the layer and display layer status.·Full Screen:Enable full screen auto-scaling. ·HDMI 1/HDMI 2/DVI 1/DVI 2/SDI/Fiber 1-1/Fiber 1-2/ Mosaic: Switch to corresponding signal. ·Preset: Select a preset. ·Bright: Tune brightness. ·: Power on/off the device.
Control: 1
2: 3
RS232: USB IN
·RJ11(6P6C)port*for connecting to central control.: ·USB2.0 Type B port;Support cascading input and connection with PC for parameter configuration.
USB OUT: 3D port
4: Genlock
5: GENLOCK LOOP
GENLOCK: ·1×BNC port,male. ·Loop out Genlock sync signal.
Input: 6
: | -Maximum width:8192(8192×1080@60Hz). -Maximum height:8192(1080×8192@60Hz). ·Support independent EDID settings and comply with EDID V1.3 standard. ·Support HDCP2.2 standard and compatible with HDCP1.4 standard. ·Support HDR ·Support audio input. ·Not support interlaced signal inputs.
8: HDMI 2 HDMI 2 LOOP | ·1×HDMI1.4 input,HDMI2 support LOOP output.·Maximum resolution:3840×1080@60Hz/3840×2160@30Hz, minimum input resolution:800×600@60Hz. ·Custom resolution: -Maximum width:4096 (4096×512@60Hz). -Maximum height:4096 (512×4096@60Hz). Support independent EDID settings and comply with EDID V1.3 standard. ·Support HDCP1.4, backward compatible. ·Support audio input. ·Not support HDR. ·Not support interlaced signal inputs.
9: DVI 1 DVI 2 DVI 2 LOOP | ·2×DVl input;DVI 2 support Loop output ·Maximum resolution: 3840×1080@60Hz/3840×2160@30Hz, minimum resolution: 800×600@60Hz. ·Custom resolution: -Maximum width:4096 (4096×512@60Hz). -Maximum height:4096 (512×4096@60Hz). ·Support HDCP1.4, backward compatible. ·Support independent EDID settings and comply with EDID V1.3 standard. ·Not support audio input. ·Not support HDR. ·Not support interlaced signal input.
10: U-DISK | ·USB drive port;support receiver card parameter configuration and firmware upgrading.
11: 12
PORT 1-6: Fiber 1-2
6×1G Ethernet ports. ·Overall loading capacity,3.93 million pixels: -Up to 16,384 pixels in width and 8,192 pixels in height. -8bit@60Hz:3.93 million pixels;10bit@60Hz:2.94 million pixels. -8bit@120Hz:1.96 million pixels;10bit@120Hz:1.47 million pixels.: ·2×10G fiber ports (optional 10G SFP+optical module. Transmission distance depends on optical module specifications). ·Fiber1: Fiber port self-adaptive,either for input or output. -When fiber optic transceiver is the device to be connected,the fiber port works as an output port -When 6×Ethernet ports and Fiber l are all connected, the Fiber 1 works normally while the 6 ×Ethernet ports do not work -When Fiber1 is not connected while the 6×Ethernet ports are connected,the 6×Ethernet ports work normally. -When fiber port of the video processor is the device to be connected,the fiber port works as an input port. -Fiber l supports up to 1×4K×1K@60Hz or2×2K×1K@60Hz video source inputs. ·Fiber2: For output only. -Copy mode:Support copy of the transmission of 6×Ethernet ports data during output. -Backup mode: Support6×Ethernet ports data backup during output. -Video loop output:Support up to 1×4K×1K@60Hz or 2×2K× 1K@60Hz video source. -Optional loop output video source:SDI,HDMI1(2.0),HDMI2,DVI1 DVI2,Fiber1-1,Fiber1-2.
13: HDMI OUT | ·1×HDMI1.3 port ·Support output preview or video output;the video output supports different resolutions.
14: AC100-240V | Port for power input;100-240V;50/60Hz;with built-in fuse.
3G-SDI: Input
3G: YCbCr
YCbCr: 4:2:2
4:2:2: 8/10bit
8/10bit: 1280×720@60Hz
1920×1080@60Hz: 23.98,24,25,29.97,30,50,59.94,60
HD: YCbCr
YCbCr: 4:2:2
4:2:2: 8/10bit
8/10bit: 1280×720@60Hz
1920×1080@60Hz: 23.98,24,25,29.97,30,50,59.94,60
SD: YCbCr
YCbCr: 4:2:2
4:2:2: 8/10bit
8/10bt: 720×480@60Hz
720×576@60Hz: 59.94
HDMI2.0: Input
: Color space
4K: YCbCr/RGB
YCbCr: 4:4:4
4:2:2: 8bit
8/10bit: 4096×2160@60Hz
YCbCr/RGB: 2K
4:4:4: YCbCr
10bit: 4:2:2
4096×2160@30Hz: 8/10bit
8bit: 10bit
1920×1200@60Hz: 1920×1200@30Hz
HD: YCbCr/RGB
YCbCr: 4:4:4
4:2:2: 8/10bit
8/10bit: 1280×1200@30Hz
HDMI1.4: Input
4K: YCbCr/RGB
YCbCr: 4:4:4
4:2:2: 8bit
2K: YCbCr/RGB
YCbCr: 4:4:4
4:2:2: 8bit
8bit: 1920×1200@60Hz
HD: YCbCr/RGB
YCbCr: 4:4:4
4:2:2: 8bit
8bit: 1280×1200@60Hz
DVI: Input
2K: RGB | 4:4:4 | 8bit | 1920×1200@60Hz | 23.98,24,25,29.97,30,50,59.94,60
HD: RGB | 4:4:4 | 8bit | 1280×1200@60Hz | 23.97,24,30,50,59,94,60100,120,144,240
Device: 482.6mm(19.0")×44.0mm(1.7")×418.7mm(16.5"),1U,without foot pads
Packing: 550.0mm(21.7")×115.0mm(4.5")×490mm(19.3")
Net: 4.8kg(10.58lbs)
Power supply: AC100-240,50/60Hz
Rated power: 80W
Temperature: -20℃~50℃ (-4F~122F
Humidity: 0%RH-90%RH,non-condensing
Temperature: -30℃~80℃(-22°F~176°F)
Humidity: 0%RH-90%RH,non-condensing
