توضیحات محصول
ویدئو پروسسور Colorlight X16 4K یک کنترلر حرفهای LED Display با قابلیتهای قدرتمند دریافت، ترکیب و پردازش سیگنال ویدیویی است. این دستگاه از ورودیهای سیگنال متعدد تا رزولوشن 4096×2160 پیکسل پشتیبانی میکند و با 16 خروجی Gigabit Ethernet، امکان راهاندازی نمایشگرهای LED بزرگ با حداکثر عرض 8192 و حداکثر ارتفاع 4096 پیکسل را فراهم میسازد. این پردازنده با مجموعهای از قابلیتهای پیشرفته از جمله پشتیبانی از Genlock، کنترل از طریق اپلیکیشن موبایل و تنظیم دقیق رنگ و روشنایی، گزینهای ایدهآل برای پروژههای بزرگ نمایشگرهای LED محسوب میشود.
امکانات کلیدی
- ⬤ پشتیبانی از پورتهای سیگنال دیجیتال مختلف شامل 2×SDI، 1×HDMI 2.0 و 4×DVI
- ⬤ کارت DVI با ظرفیت بارگذاری 10.4 میلیون پیکسل، حداکثر عرض: 8192 پیکسل یا حداکثر ارتفاع: 4096 پیکسل
- ⬤ رزولوشن ورودی تا 4096×2160@60Hz
- ⬤ 16 خروجی Gigabit Ethernet با پشتیبانی از Ethernet Port Redundancy یا Controller Redundancy
- ⬤ پشتیبانی از Switching، Cropping، Splicing و Scaling منابع ویدیویی
- ⬤ نمایش تا 7 پنجره با قابلیت تخصیص آزاد و مقیاسبندی
- ⬤ پشتیبانی از تکنولوژی Genlock
- ⬤ پشتیبانی از پروتکل RS232
- ⬤ پشتیبانی از HDCP
- ⬤ تنظیم روشنایی و دمای رنگ (Brightness & Color Temperature Adjustment)
- ⬤ بهبود نمایش خاکستری در روشنایی پایین (Better Gray at Low Brightness)
- ⬤ کنترل از طریق ترمینال دستی / اپلیکیشن موبایل (Hand-held Terminal App)

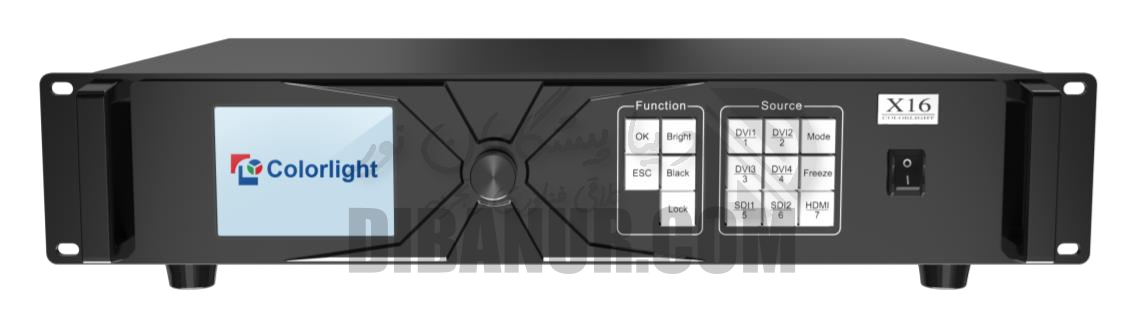

پنل جلویی (Front Panel)
| ردیف | نام | عملکرد |
|---|---|---|
| 1 | LCD | نمایش منوی عملیاتی و اطلاعات سیستم |
| 2 | Knob (دکمه چرخشی) | فشردن برای ورود به زیرمنو یا تأیید انتخاب. چرخاندن برای انتخاب آیتم منو یا تنظیم پارامترها |
| 3 | کلیدهای عملکردی | OK: کلید تأیید | ESC: خروج از منوی فعلی | Bright: تنظیم روشنایی | Black: خاموش کردن تصویر (Blackout) | Lock: قفل کلیدها |
| 4 | کلیدهای انتخاب | DVI1/DVI2/DVI3/DVI4/SDI1/SDI2/HDMI: انتخاب منبع ویدیویی | Mode: تغییر به رابط انتخاب حالت پیشفرض | Freeze: فریز تصویر |
| 5 | کلید روشن/خاموش | روشن یا خاموش کردن دستگاه |

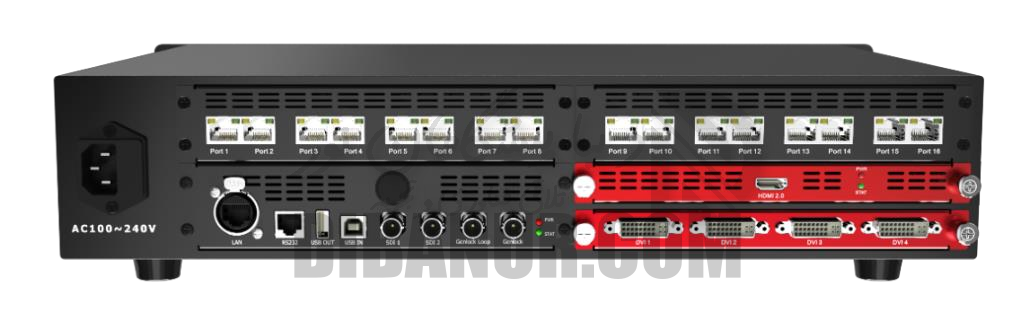

پنل پشتی - رابطها (Rear Panel Interfaces)
| ورودی (Input) | ||
|---|---|---|
| 1 | HDMI 1/2/3 | 3 ورودی HDMI با پشتیبانی از ورودی صدا. مشخصات HDMI 1.4 (پشتیبانی از 1920×1200@60Hz، 1920×1080@60Hz) |
| 2 | DVI | 1 ورودی DVI. مشخصات DVI 1.0 (پشتیبانی از 1920×1200@60Hz، 1920×1080@60Hz) |
| خروجی (Output) | ||
| 1 | Port 1-12 | 12 خروجی Gigabit Ethernet با کانکتور RJ45 |
| کنترل (Control) | ||
| 1 | RS232 | RJ11 (6P6C)*، اتصال به دستگاههای Third Party |
| 2 | USB OUT | خروجی USB جهت خروجی Cascading |
| 3 | USB IN | ورودی USB جهت اتصال به PC برای دیباگ و تنظیمات |
| صدا (Audio) | ||
| 1 | AUDIO IN | ورودی صدا، برای دریافت سیگنال صوتی از کامپیوتر یا سایر دستگاهها |
| 2 | AUDIO OUT | خروجی صدا، برای ارسال سیگنال صوتی به اسپیکر (با پشتیبانی از پردازش و خروجی سیگنال صوتی HDMI) |
| منبع تغذیه (Power Supply) | ||
| AC 100-240V | کانکتور تغذیه AC با فیوز داخلی | |
فرمت سیگنال ورودی (Signal Format)
کارت ورودی HDMI 2.0
| HDMI 2.0 | |||
| استاندارد | HDMI 2.0 specification, EIA/CEA-861 standard, HDCP 2.3 compliant. سازگار با عقب با HDMI 1.4 و HDMI 1.3 | ||
| ورودی | فرمت | فرمت نمونهبرداری | حداکثر رزولوشن ورودی |
| 8bit | RGB444 | 4096×2160@60Hz | |
| YCbCr444 | 4096×2160@60Hz | ||
| YCbCr422 | 4096×2160@60Hz | ||
| Frame Rate | 23.98/24/25/29.97/30/50/59.97/60/120Hz | ||
کارت ورودی DVI
| DVI | |||
| استاندارد | VESA standard, HDCP 1.4 compliant | ||
| ورودی | فرمت | فرمت نمونهبرداری | حداکثر رزولوشن ورودی |
| 8bit | RGB444 | 1920×1200@60Hz | |
| YCbCr444 | 1920×1200@60Hz | ||
| YCbCr422 | 1920×1200@60Hz | ||
| Frame Rate | 23.98/24/25/29.97/30/50/59.97/60/120Hz | ||
SDI
| استاندارد | پشتیبانی از 1080p، 1080i، 720p |
مشخصات فنی (Specifications)
| پارامتر | زیرمجموعه | مقدار |
|---|---|---|
| مدل | X16 | |
| شاسی | 2U | |
| مشخصات الکتریکی | ولتاژ ورودی | AC100-240V, 50~60Hz |
| توان مصرفی | 70W | |
| محیط کاری | دما | -20°C ~ 60°C / -4°F ~ 140°F |
| رطوبت | 0%RH ~ 80%RH, non-condensing | |
| محیط ذخیرهسازی | دما | -30°C ~ 80°C / -22°F ~ 176°F |
| رطوبت | 0%RH ~ 90%RH, non-condensing | |

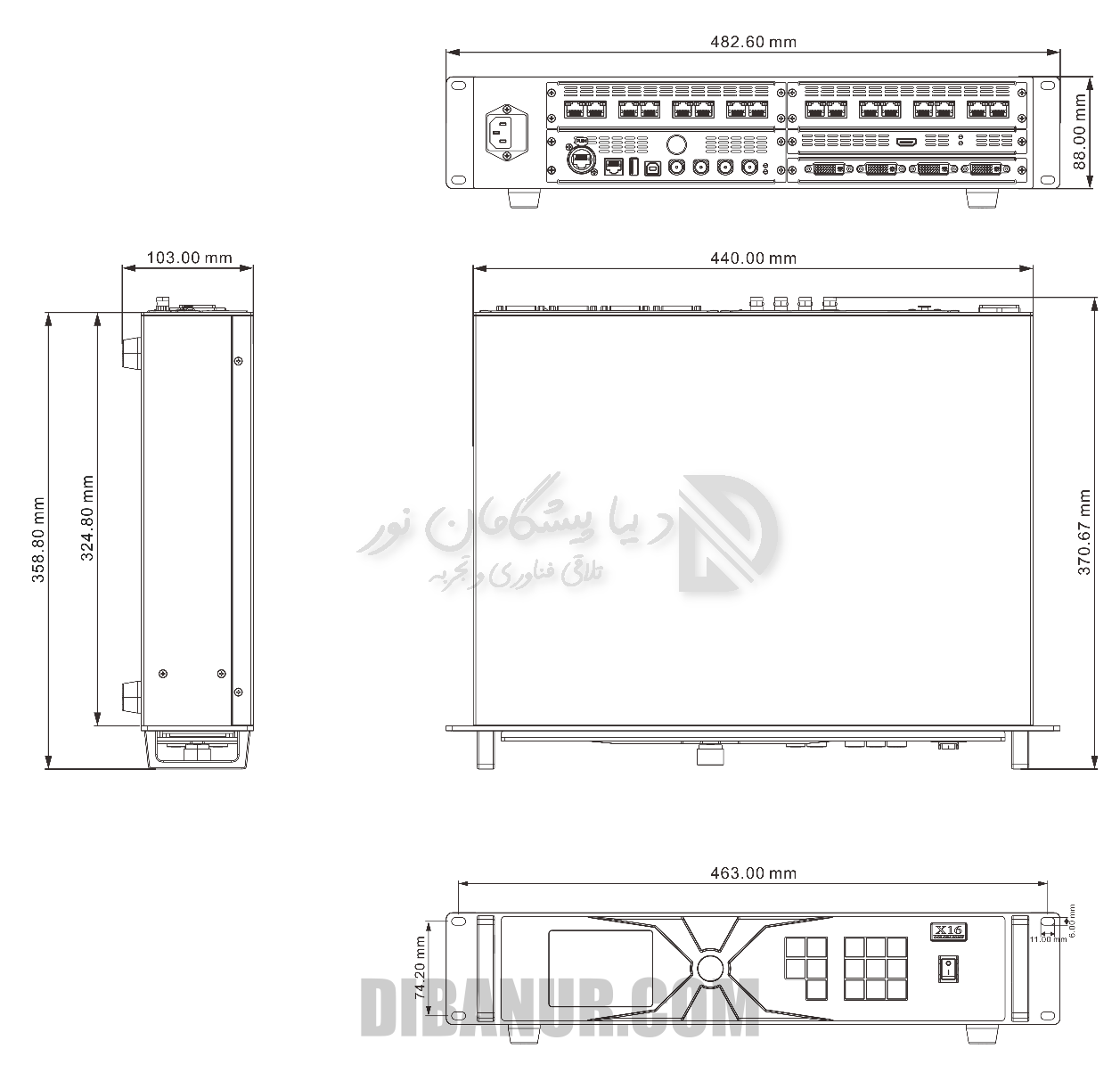

| مشخصات فیزیکی | ابعاد (W×H×L) | 482.6mm × 88.0mm × 370.7mm / 19" × 3.5" × 14.6" |
| وزن خالص | 9kg / 19.84lbs | |
| بستهبندی | ابعاد (W×H×L) | 550.0mm × 175.0mm × 490.0mm / 21.7" × 6.9" × 19.3" |
| وزن خالص | 1.8kg / 3.97lbs |
تصاویر ظاهری دستگاه (Appearance)
مشخصات فنی و جزئیات
| ردیف | نام | عملکرد |
|---|---|---|
| 1 | LCD | نمایش منوی عملیاتی و اطلاعات سیستم |
| 2 | Knob (دکمه چرخشی) | فشردن برای ورود به زیرمنو یا تأیید انتخاب | چرخاندن برای انتخاب آیتم یا تنظیم پارامترها |
| 3 | کلیدهای عملکردی | OK: تأیید | ESC: خروج | Bright: روشنایی | Black: Blackout | Lock: قفل |
| 4 | کلیدهای انتخاب | DVI1-4/SDI1-2/HDMI: انتخاب منبع | Mode: حالت | Freeze: فریز تصویر |
| 5 | کلید روشن/خاموش | روشن یا خاموش کردن دستگاه |
| ورودی (Input) | ||
|---|---|---|
| 1 | HDMI 1/2/3 | 3 ورودی HDMI با پشتیبانی صدا. HDMI 1.4 (تا 1920×1200@60Hz) |
| 2 | DVI | 1 ورودی DVI. DVI 1.0 (تا 1920×1200@60Hz) |
| خروجی (Output) | ||
| 1 | Port 1-12 | 12 خروجی Gigabit Ethernet (RJ45) |
| کنترل (Control) | ||
| 1 | RS232 | RJ11(6P6C)*، اتصال به دستگاه Third Party |
| 2 | USB OUT | خروجی USB جهت Cascading |
| 3 | USB IN | ورودی USB جهت اتصال به PC |
| صدا (Audio) | ||
| 1 | AUDIO IN | ورودی صدا از کامپیوتر یا دستگاههای دیگر |
| 2 | AUDIO OUT | خروجی صدا به اسپیکر (با پشتیبانی پردازش صدای HDMI) |
| منبع تغذیه (Power Supply) | ||
| AC 100-240V | کانکتور تغذیه AC با فیوز داخلی | |
| کارت ورودی HDMI | |||
| HDMI 2.0 | |||
| استاندارد | HDMI 2.0, EIA/CEA-861, HDCP 2.3 | سازگار با عقب HDMI 1.4 و HDMI 1.3 | ||
| ورودی | فرمت | نمونهبرداری | حداکثر رزولوشن |
| 8bit | RGB444 | 4096×2160@60Hz | |
| YCbCr444 | 4096×2160@60Hz | ||
| YCbCr422 | 4096×2160@60Hz | ||
| Frame Rate | 23.98/24/25/29.97/30/50/59.97/60/120Hz | ||
| کارت ورودی DVI | |||
| DVI | |||
| استاندارد | VESA standard, HDCP 1.4 compliant | ||
| ورودی | فرمت | نمونهبرداری | حداکثر رزولوشن |
| 8bit | RGB444 | 1920×1200@60Hz | |
| YCbCr444 | 1920×1200@60Hz | ||
| YCbCr422 | 1920×1200@60Hz | ||
| Frame Rate | 23.98/24/25/29.97/30/50/59.97/60/120Hz | ||
| SDI | |||
| استاندارد | پشتیبانی از 1080p, 1080i, 720p | ||
| پارامتر | زیرمجموعه | مقدار |
|---|---|---|
| مدل | X16 | |
| شاسی | 2U | |
| مشخصات الکتریکی | ولتاژ ورودی | AC100-240V, 50~60Hz |
| توان مصرفی | 70W | |
| محیط کاری | دما | -20°C ~ 60°C / -4°F ~ 140°F |
| رطوبت | 0%RH ~ 80%RH, non-condensing | |
| محیط ذخیرهسازی | دما | -30°C ~ 80°C / -22°F ~ 176°F |
| رطوبت | 0%RH ~ 90%RH, non-condensing | |
| مشخصات فیزیکی | ابعاد (W×H×L) | 482.6mm × 88.0mm × 370.7mm / 19" × 3.5" × 14.6" |
| وزن خالص | 9kg / 19.84lbs | |
| بستهبندی | ابعاد (W×H×L) | 550.0mm × 175.0mm × 490.0mm / 21.7" × 6.9" × 19.3" |
| وزن خالص | 1.8kg / 3.97lbs |
