معرفی ویدئو پروسسور Colorlight X2M
ویدئو پروسسور Colorlight X2M یک دستگاه کنترل حرفهای نمایشگر LED با قابلیتهای قدرتمند در پردازش سیگنال ویدیویی است. این دستگاه قادر به پردازش سیگنالهای دیجیتال HD با رزولوشن حداکثر 1920×1080@60Hz بوده و از انواع رابطهای دیجیتال HD پشتیبانی میکند. X2M دارای 2 پورت خروجی Ethernet گیگابیتی با پشتیبانی از حداکثر 3840 پیکسل در عرض و حداکثر 2000 پیکسل در ارتفاع است و امکان پخش محتوا از USB Drive را نیز فراهم میکند.
امکانات کلیدی
ورودیها
- رزولوشن ورودی: حداکثر 1920×1080@60Hz
- منابع سیگنال: 2×HDMI1.4، 1×DVI، 1×VGA، 1×CVBS
- رابط USB Drive: 1×USB
خروجیها
- ظرفیت بارگذاری: 1.3 میلیون پیکسل
- حداکثر عرض 3840 پیکسل یا حداکثر ارتفاع 2000 پیکسل
- 2 پورت خروجی Ethernet گیگابیتی
- پشتیبانی از قابلیت پشتیبان اتصال Ethernet (Redundancy)
صدا (Audio)
- ورودی: 1×3.5mm
- خروجی: 1×3.5mm، پشتیبانی از خروجی صدای HDMI و USB Drive
عملکرد (Function)
- پشتیبانی از جایگزینی، برش و بزرگنمایی سیگنال
- پشتیبانی از جابجایی صفحه نمایش
- تنظیمات صفحه: کنتراست، اشباع رنگ، کروما، جبران روشنایی و تنظیم وضوح
- تبدیل فضای رنگی Limit Range به Full Range
- ارسال و بازخوانی ضریب اصلاح صفحه و دوخت پیشرفته
- پشتیبانی از HDCP1.4
- پشتیبانی از مدیریت دقیق رنگ (Precise Color Management)
- گریسکیل بهتر در روشنایی پایین: حفظ نمایش کامل گریسکیل در شرایط نور کم
- 16 صحنه از پیش تنظیم شده
- پخش تصاویر و ویدیوها از USB Drive
- OSD برای پخش USB Drive و تنظیم صفحه نمایش (کنترل از راه دور اختیاری)
کنترل (Control)
- پورت USB برای کنترل
- کنترل از طریق پروتکل RS232
- کنترل از راه دور مادون قرمز (اختیاری)
ظاهر دستگاه

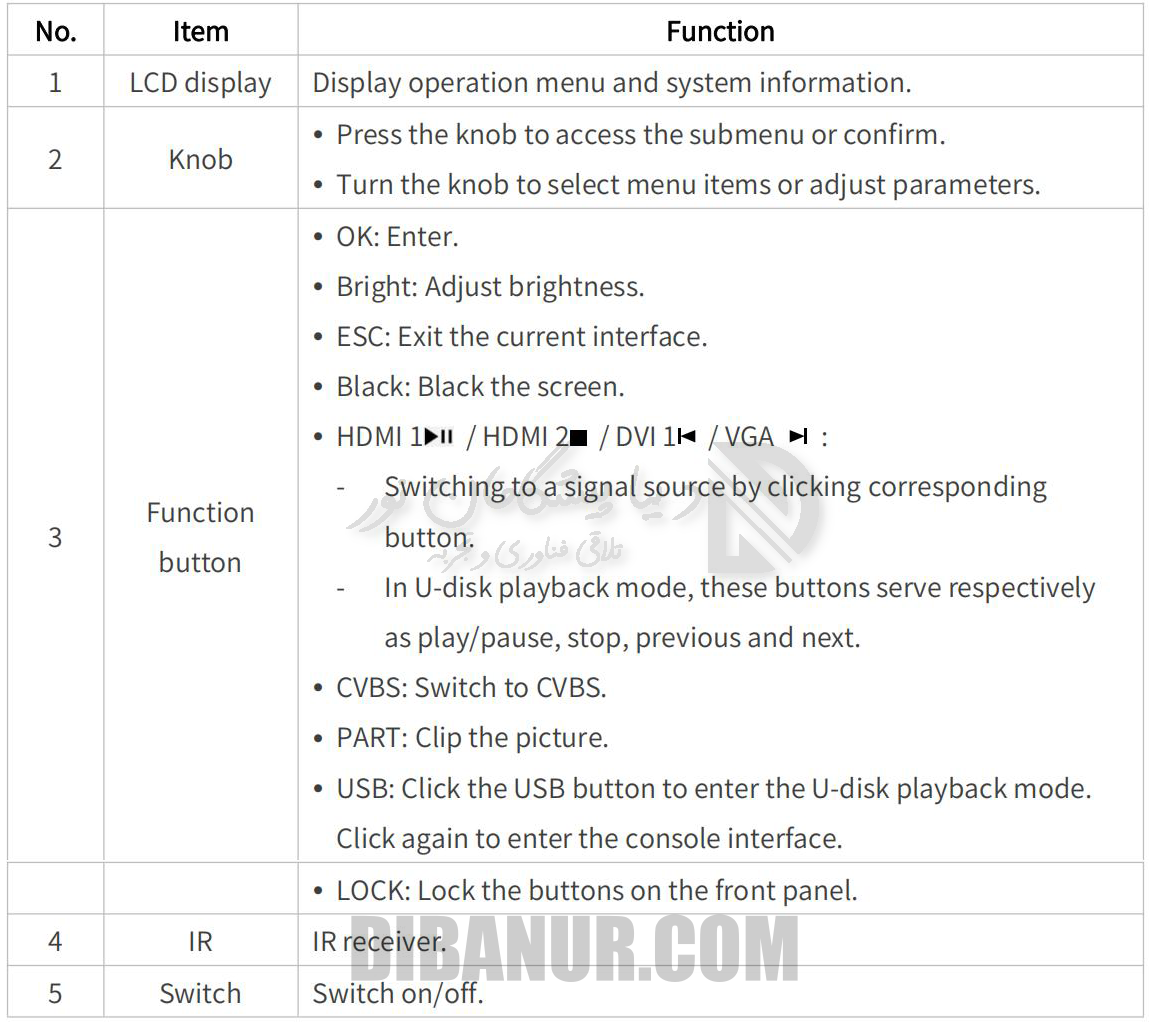

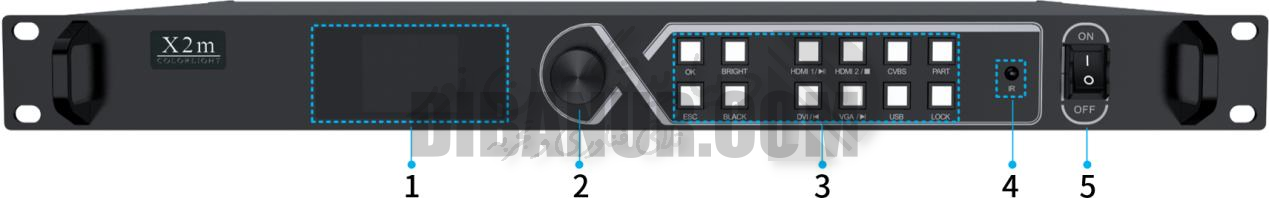

پنل جلویی (Front Panel)

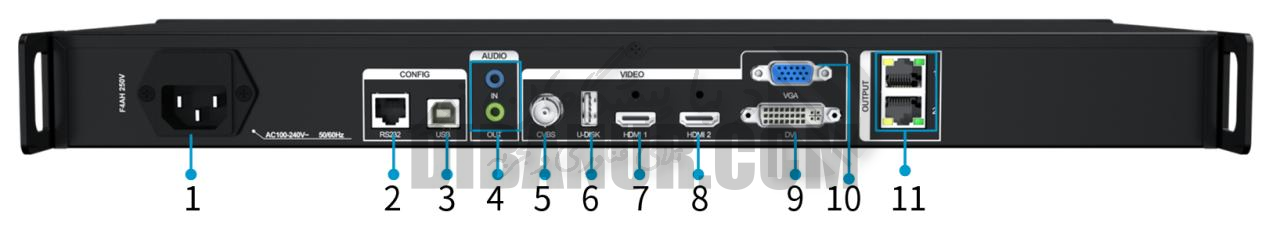

پنل پشتی (Rear Panel)
| منبع تغذیه (Power Supply) | ||
|---|---|---|
| 1 | پورت برق | AC100-240V~، 50/60Hz، اتصال به برق AC |
| کنترل (Control) | ||
| 2 | RS232 | رابط RJ11 (6P6C)*، اتصال به کنترل مرکزی |
| 3 | USB | رابط USB2.0 Type B، اتصال به PC برای پیکربندی |
| صدا (Audio) | ||
| 4 | AUDIO IN | نوع رابط: 3.5mm دریافت سیگنال صدا از کامپیوتر یا سایر تجهیزات |
| AUDIO OUT | نوع رابط: 3.5mm ارسال سیگنال صدا به اسپیکر فعال و سایر دستگاهها (پشتیبانی از رمزگشایی و خروجی صدای HDMI) |
|
| ورودیها (Input) | ||
| 5 | CVBS | ورودی ویدیویی PAL/NTSC |
| 6 | U-DISK |
• رابط USB Flash Drive • فرمتهای پشتیبانی شده: NTFS، FAT32، FAT16 • فرمت فایلهای تصویری: jpeg، jpg، png، bmp • کدک ویدیویی: MPEG1/2، MPEG4، Sorenson H.263، H.263، H.264(AVC1)، H.265(HEVC)، RV30/40، Xvid • کدک صوتی: MPEG1/2 Layer I، MPEG1/2 Layer II، MPEG1/2 Layer III، AACLC، VORBIS، PCM و FLAC • رزولوشن ویدیو: حداکثر 1920×1080@30Hz |
| 7 | HDMI 1 |
• 1 × ورودی HDMI1.4 • حداکثر رزولوشن: 1920×1080@60Hz • پشتیبانی از EDID1.4 • پشتیبانی از HDCP1.4 • پشتیبانی از ورودی صدا |
| 8 | HDMI 2 |
• 1 × ورودی HDMI1.4 • حداکثر رزولوشن: 1920×1080@60Hz • پشتیبانی از EDID1.4 • پشتیبانی از HDCP1.4 • پشتیبانی از ورودی صدا |
| 9 | DVI |
• حداکثر رزولوشن: 1920×1080@60Hz • پشتیبانی از EDID1.4 • پشتیبانی از HDCP1.4 |
| 10 | VGA | حداکثر رزولوشن: 1920×1080@60Hz |
| خروجیها (Output) | ||
| 11 | PORT 1-2 |
• 2 پورت Ethernet گیگابیتی • ظرفیت بارگذاری هر پورت: 655,360 پیکسل • ظرفیت بارگذاری کل: 1.3 میلیون پیکسل، حداکثر عرض 3840 پیکسل و حداکثر ارتفاع 2000 پیکسل • توصیه اکید: طول کابل (CAT5E) نباید بیش از 100 متر باشد • پشتیبانی از قابلیت پشتیبان اتصال (Redundant Backup) |

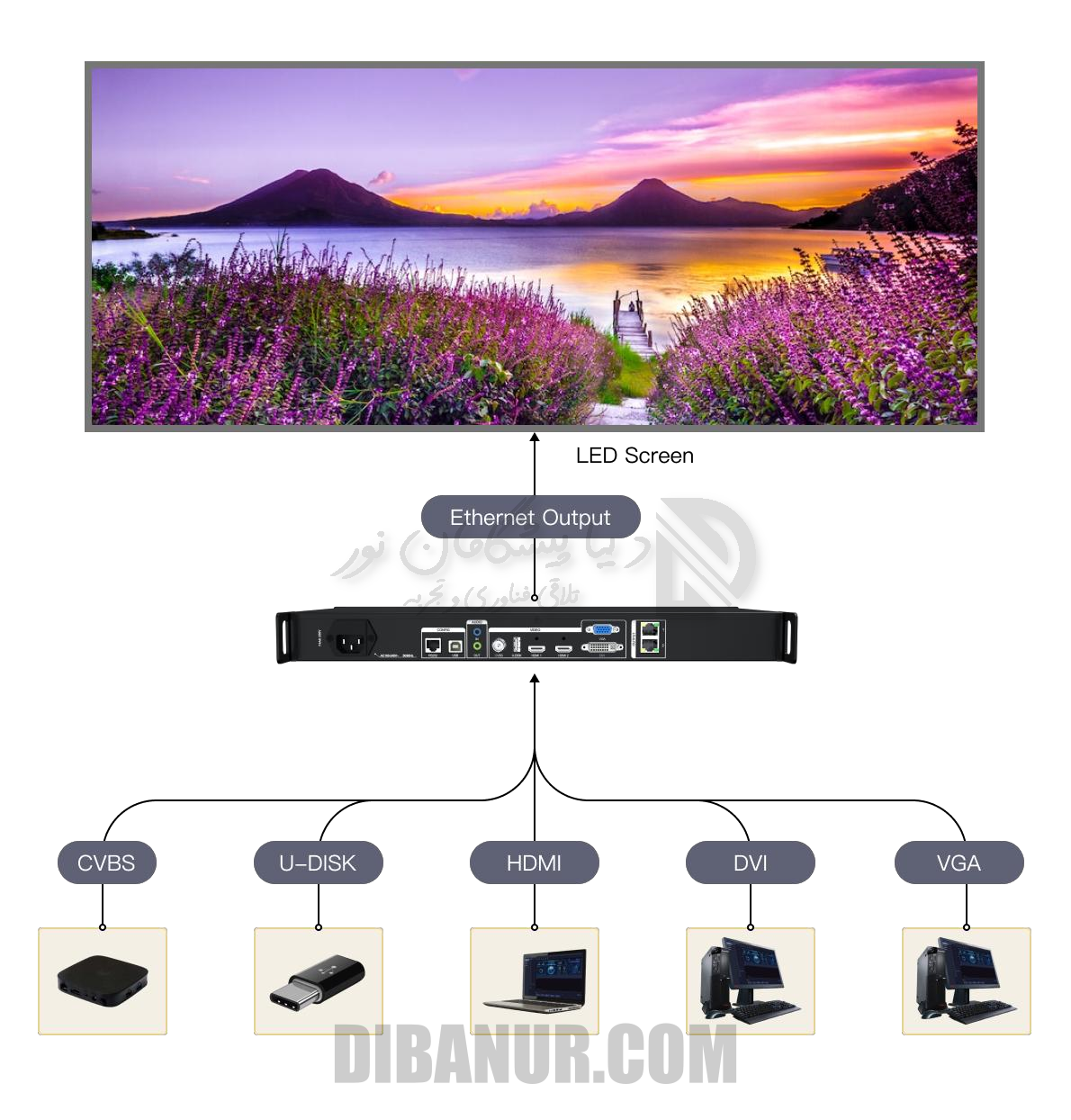

سناریوهای کاربردی
فرمت سیگنال
| ورودی | فضای رنگی | نمونهبرداری | عمق رنگ | حداکثر رزولوشن | نرخ فریم |
|---|---|---|---|---|---|
| DVI | RGB | 4:4:4 | 8bit | 1920×1080@60Hz | 23.98, 24, 25, 29.97, 30, 50, 59.94, 60, 100, 120 |
| HDMI 1.4 | YCbCr | 4:2:2 | 8bit | 1920×1080@60Hz | 23.98, 24, 25, 29.97, 30, 50, 59.94, 60, 100, 120 |
| YCbCr | 4:4:4 | 8bit | |||
| RGB | 4:4:4 | 8bit |
مشخصات فنی تکمیلی
| ابعاد شاسی (W×H×D) | |
|---|---|
| دستگاه اصلی | 482.6mm (19.0") × 44.0mm (1.7") × 292.0mm (11.5") |
| بستهبندی | 523.0mm (20.6") × 95.0mm (3.7") × 340.0mm (13.4") |
| وزن | |
| وزن خالص | 3.13kg (6.90lbs) |
| وزن ناخالص | 4.16kg (9.17lbs) |
| مشخصات الکتریکی | |
| توان ورودی | AC100-240V, 50/60Hz |
| توان نامی | 10W |
| شرایط کاری | |
| دما | -20℃ ~ 65℃ (-4°F ~ 149°F) |
| رطوبت | 0%RH ~ 80%RH، بدون تقطّر |
| شرایط نگهداری | |
| دما | -30℃ ~ 80℃ (-22°F ~ 176°F) |
| رطوبت | 0%RH ~ 90%RH، بدون تقطّر |
| نسخه نرمافزار | |
| LEDVISION | V8.5 یا بالاتر |
| iSet | V6.0 یا بالاتر |
| LEDUpgrade | V3.9 یا بالاتر |
| گواهینامهها | |
| CCC, FCC, CE, UKCA | |

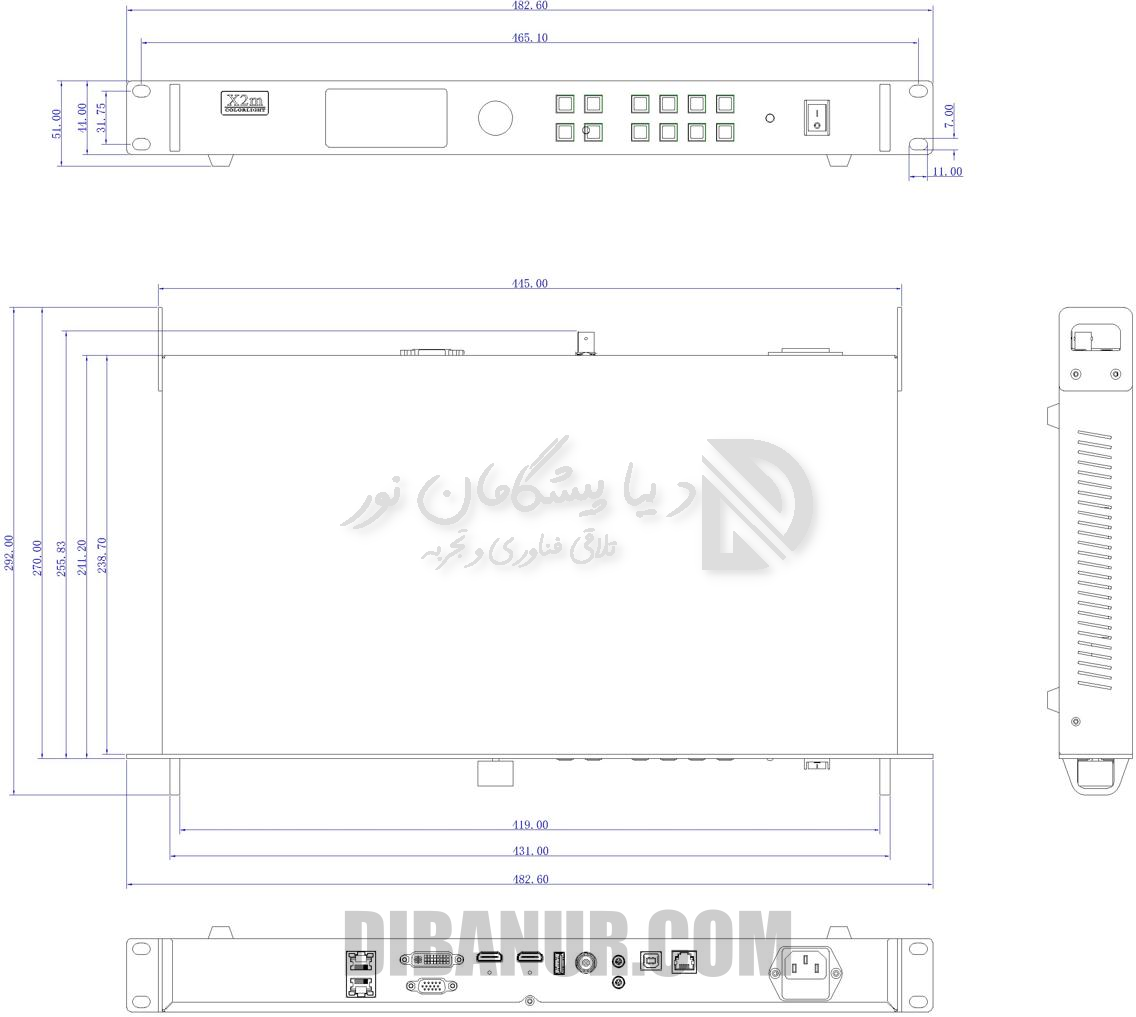

ابعاد مرجع
واحد: میلیمتر (MM)
