توضیحات محصول
ویدئو پروسسور Colorlight X8 یک کنترلر حرفهای نمایشگر LED است که قابلیتهای قدرتمند دریافت، ترکیب و پردازش سیگنال ویدیویی را ارائه میدهد. این دستگاه از ورودیهای سیگنال متعدد با حداکثر رزولوشن ورودی 1920×1200 پیکسل پشتیبانی میکند و با داشتن پورتهای دیجیتال DVI و SDI و قابلیت سوئیچ بیوقفه بین سیگنالها، راهکاری ایدهآل برای نمایشگرهای LED حرفهای محسوب میشود.
📌 مرور کلی
ویدئو پروسسور Colorlight X8 یک کنترلر تخصصی LED با قابلیتهای پیشرفته پردازش تصویر است. این دستگاه از ورودیهای سیگنال متعدد شامل DVI و SDI پشتیبانی میکند و حداکثر رزولوشن ورودی 1920×1200 پیکسل را در اختیار قرار میدهد. X8 از سوئیچ بیوقفه سیگنالها، ترکیب تصاویر و پردازش تصویر پشتیبانی میکند و برای پروژههای نمایشگر LED حرفهای طراحی شده است.
⚙️ عملکرد و ویژگیها
- پشتیبانی از پورتهای سیگنال دیجیتال مختلف شامل 4× DVI و 2× SDI
- ظرفیت بارگذاری: 5 میلیون پیکسل، حداکثر عرض: 8192 پیکسل، حداکثر ارتفاع: 4096 پیکسل
- پشتیبانی از رزولوشن ورودی تا 1920×1200@60Hz
- امکان سوئیچ دلخواه منابع ویدیویی؛ تصاویر ورودی قابل ترکیب و تغییر مقیاس بر اساس رزولوشن نمایشگر
- پشتیبانی از نمایش شش لایه با امکان تنظیم آزاد موقعیت و اندازه هر لایه
- پشتیبانی از فناوری Genlock
- پشتیبانی از پروتکل RS232
- سازگار با HDCP1.4
- پشتیبانی از تنظیم روشنایی و دمای رنگ
- پشتیبانی از کیفیت خاکستری بهتر در روشنایی پایین
پنل جلویی
شماره |
نام |
عملکرد |
| 1 | LCD |
نمایش منوی عملیاتی و اطلاعات سیستم |
| 2 | Knob |
چرخش Knob برای انتخاب آیتم یا تنظیم پارامتر؛ فشردن Knob برای تأیید انتخاب یا تنظیم |
| 3 | کلیدهای عملکردی |
OK: کلید تأیید ESC: خروج از عملیات یا انتخاب فعلی Bright: گزینه روشنایی Black: صفحه خالی Lock: قفل کلیدها |
| 4 | کلیدهای انتخاب |
DVI1/DVI2/DVI3/DVI4/SDI1/SDI2: انتخاب منبع ویدیویی | Mode: انتخاب حالت پیشفرض تصاویر | Freeze: فریز صفحه | Test: انتخاب حالت تست |
| 5 | کلید روشن/خاموش |
روشن یا خاموش کردن منبع تغذیه |

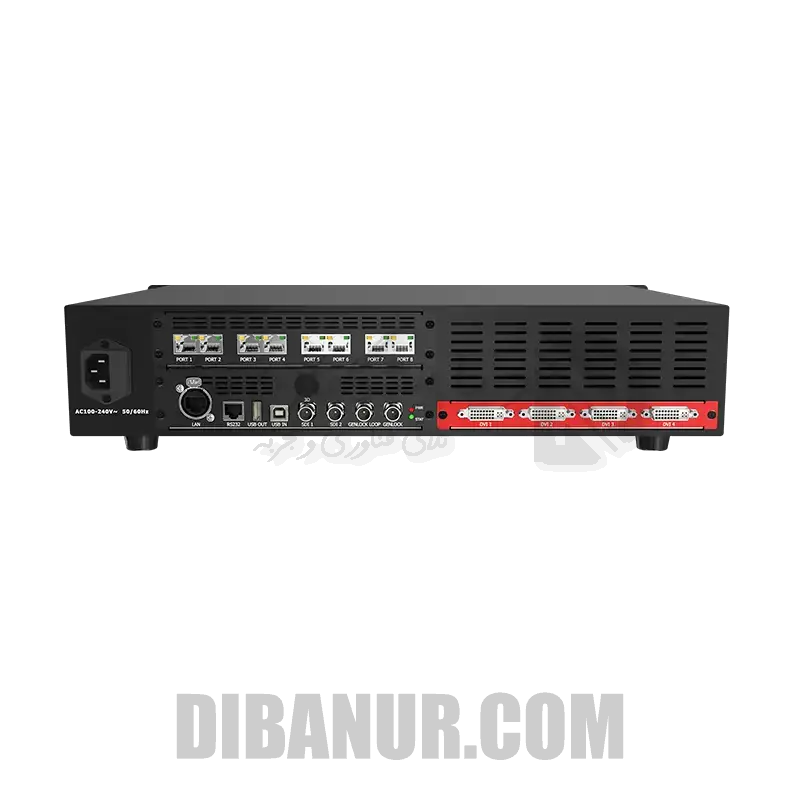

رابطهای ورودی و خروجی
| رابط ورودی | ||
| 1 | DVI |
4 ورودی DVI، مطابق با استاندارد HDMI 1.4 پشتیبانی از 1920×1200@60Hz و 1920×1080@60Hz پشتیبانی از HDCP |
| 2 | SDI |
2 ورودی SDI، مطابق با استاندارد 3G-SDI پشتیبانی از 1080p، 1080i و 720p |
| رابط خروجی | ||
| 1 | Port 1-8 | RJ45، 8 خروجی Gigabit Ethernet |
| رابط کنترلی | ||
| 1 | LAN | کنترل شبکهای (ارتباط با PC یا اتصال به شبکه) |
| 2 | RS232 | RJ11 (6P6C)*، ارتباط از طریق رابطهای طرف سوم |
| 3 | USB OUT | خروجی USB، کاسکیدینگ با کنترلر بعدی |
| 4 | USB IN | ورودی USB، اتصال به PC برای پیکربندی پارامترها |
| 5 | Genlock | ورودی سیگنال Genlock برای تضمین همزمانی تصویر نمایشی |
| 6 | Genlock Loop | خروجی حلقهای سیگنال همگامسازی Genlock |
| منبع تغذیه | ||
| 1 | AC 100-240V | رابط تغذیه AC |
مشخصات فرمت سیگنال
| DVI | |||
| استاندارد | استاندارد VESA، سازگار با HDCP1.4 | ||
ورودی |
فرمت |
حداکثر رزولوشن ورودی |
|
| gbit | | RGB444 | 1920×1200@60Hz |
|
| YCbCr444 | |||
| YCbCr422 | |||
نرخ فریم |
23.98/24/25/29.97/30/50/59.97/60HZ | ||
| SDI | |||
| استاندارد | 3GSDI | ||
| ورودی | پشتیبانی از 1080p، 1080i و 720p | ||
مشخصات دستگاه
مدل |
X8 | |
سایز |
2U | |
مشخصات الکتریکی |
ولتاژ ورودی |
AC100~240V, 50/60Hz |
| مشخصات فنی | توان |
70W |
دمای کاری |
دامنه دما |
-20°C 〜60°C |
| محیط کاری | رطوبت |
0%RH〜80%RH، بدون تقطّر |
دمای نگهداری |
دامنه دما |
-30°C~80°C |
| محیط نگهداری | رطوبت |
0%RH〜90%RH، بدون تقطّر |
ابعاد دستگاه |
ابعاد |
482.6 × 88.0 × 370.7 میلیمتر |
| مشخصات فیزیکی | وزن خالص |
6.9 کیلوگرم |
ابعاد بستهبندی |
ابعاد |
550.0 × 175.0 × 490.0 میلیمتر |
| مشخصات بستهبندی | وزن خالص |
1.8 کیلوگرم |
