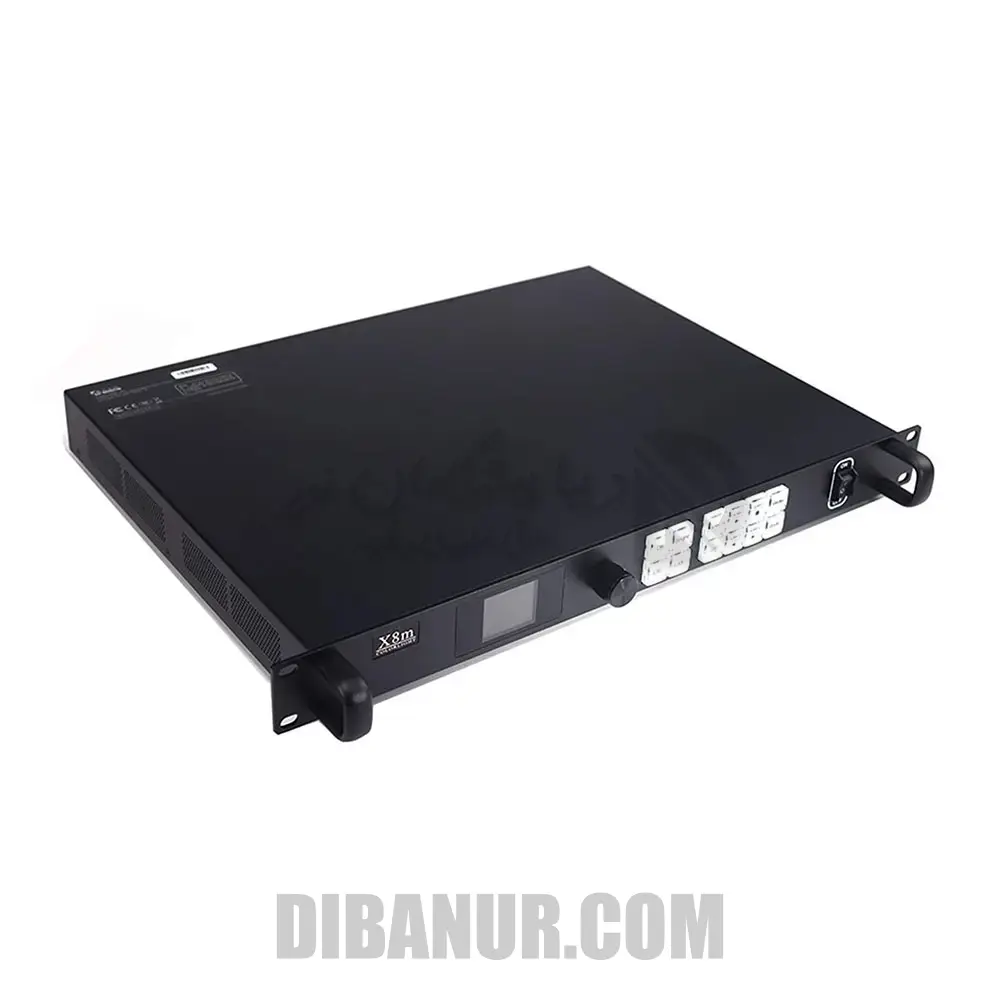

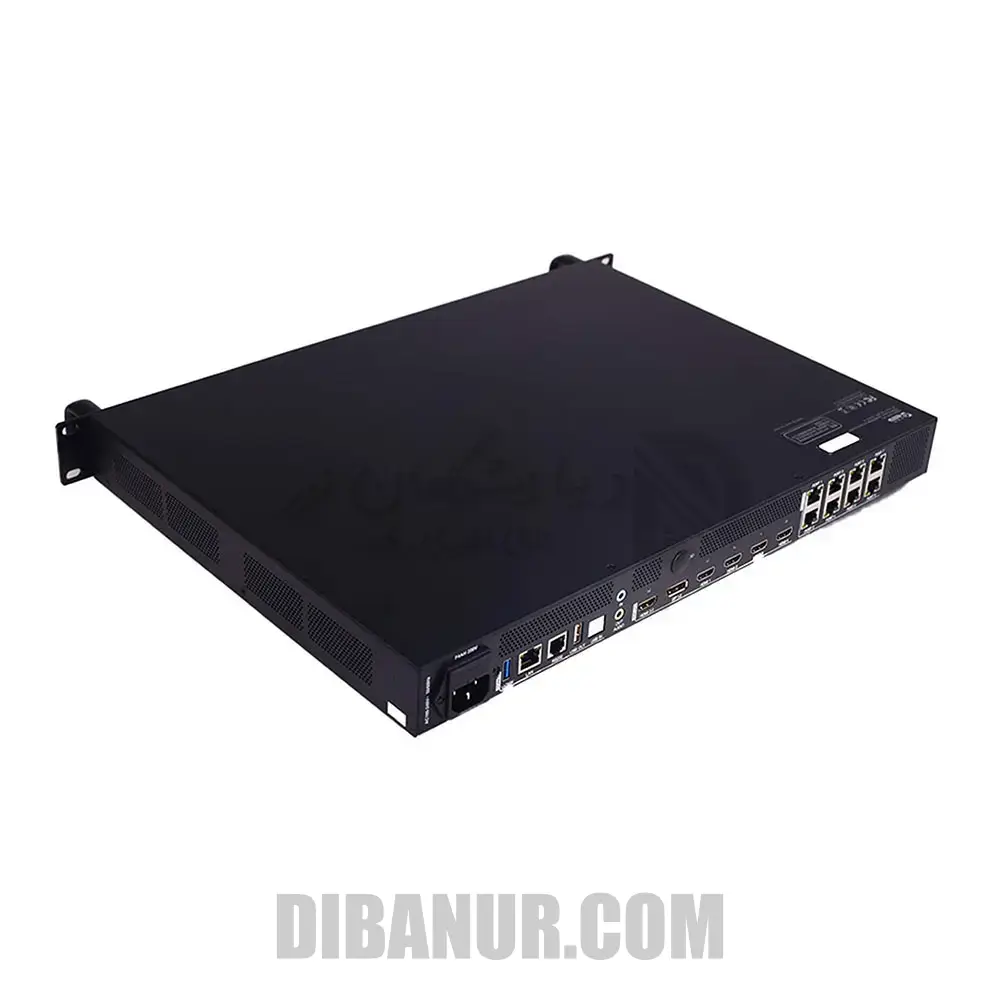

معرفی ویدئو پروسسور Colorlight X8M Ultra
ویدئو پروسسور Colorlight X8M Ultra یک کنترلر ویدیویی Ultra-4K حرفهای برای نمایشگرهای LED با قابلیتهای قدرتمند در پردازش سیگنال ویدیویی است. این دستگاه با پشتیبانی از ورودیهای ویدیویی 4K و 2K و خروجی LAN، تجربهای پویا و باکیفیت ارائه میدهد. ظرفیت بارگذاری تا 5.24 میلیون پیکسل، آن را برای نمایشگرهای بزرگ تمامرنگی ایدهآل میسازد.
امکانات کلیدی
ورودیها
- پشتیبانی از رزولوشن تا 4096 × 2160@60Hz
- پورتهای ورودی 4K: 1 × DP1.2، 1 × HDMI2.0
- پورتهای ورودی 2K: 4 × HDMI1.4
- 1 × پورت USB Drive
خروجیها
- ظرفیت بارگذاری تا 5.24 میلیون پیکسل
- 8 × پورت Ethernet گیگابیتی
صدا (Audio)
- 1 × ورودی صدای مستقل
- 1 × خروجی صدای مستقل
- پشتیبانی از رمزگشایی و خروجی صدای HDMI و DP
عملکرد (Function)
- پشتیبانی از حداکثر 6 پنجره، هر پنجره شامل یک لایه که روی هم قرار میگیرند
- ورودی 1×4: پشتیبانی همزمان از 4 پورت HD و 5 پنجره
- ورودی 2×4: پشتیبانی از 2 پنجره
- پیمایش و تغییر اندازه پنجرهها با حداقل اندازه 64 × 64 پیکسل
- برش آسان و جایگزینی بینقص سیگنالهای ویدیویی با حداقل اندازه فریم 64 × 64 پیکسل
- مدیریت دقیق رنگ و گاموت رنگ قابل تنظیم با انواع مختلف کارتهای دریافتکننده
- همگامسازی Genlock: قفلسازی vsync داخلی، ورودی منبع سیگنال و Genlock خودکار بر اساس لایهها
- تنظیم روشنایی و دمای رنگ با پشتیبانی از دمای رنگ دقیق
- پشتیبانی از 3D (اختیاری)
- گریسکیل بهتر در روشنایی پایین: حفظ نمایش کامل گریسکیل در شرایط نور کم
- ذخیره و بارگذاری 128 صحنه از پیش تنظیم شده
- پخش و بهروزرسانی از طریق USB Drive
- پشتیبانی از OSD (اختیاری)
کنترل (Control)
- پورت USB برای کنترل و Cascade کردن
- کنترل از طریق پروتکل RS232
- کنترل از طریق پورت LAN
- کنترل با استفاده از اپلیکیشنها
پیکربندی سیستم
محیط عملیاتی سیستم کنترل ویدیو شامل موارد زیر است:
- سیستمعامل: Windows Server 2016 (بدون محدودیت)
- پردازنده: Dual-core 2.5GHz یا بهتر
- حافظه: 8GB RAM یا بیشتر
- حافظه SSD: 150GB یا بیشتر
ظاهر دستگاه

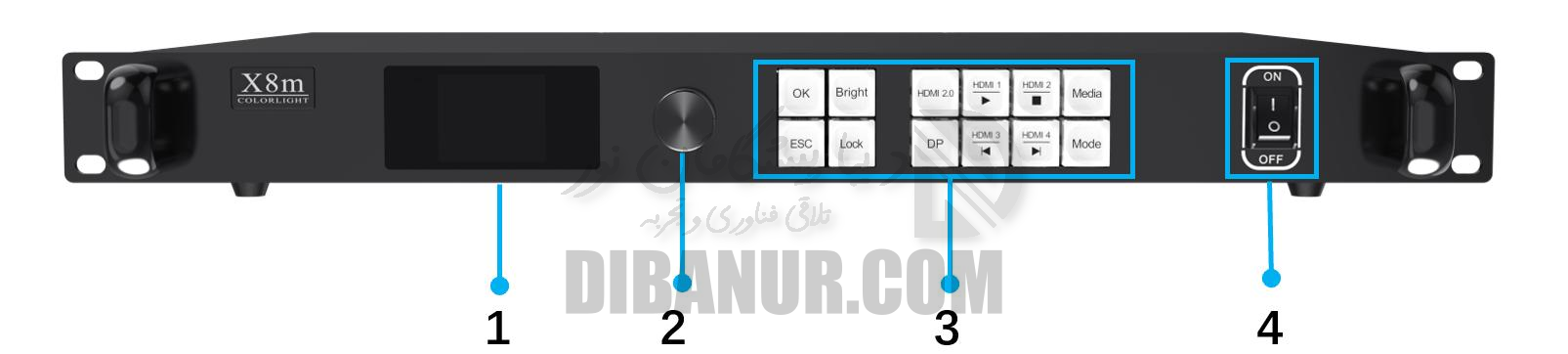

پنل جلویی (Front Panel)
| شماره | آیتم | توضیحات |
|---|---|---|
| 1 | LCD | نمایش منوی عملیاتی و اطلاعات سیستم |
| 2 | Knob (دکمه چرخشی) | فشردن برای ورود به زیرمنو یا تأیید انتخاب. چرخاندن برای انتخاب آیتم منو یا تنظیم پارامترها |
| 3 | دکمههای عملکردی | OK: تأیید Bright: تنظیم روشنایی صفحه نمایش ESC: خروج از عملیات فعلی یا بازگشت به منوی قبل Lock: قفلسازی دکمههای پنل جلویی HDMI 2.0 / DP / HDMI 1 / HDMI 2 / HDMI 3 / HDMI 4: جایگزینی سیگنالها (در حالت پخش USB Drive به ترتیب عملکردهای Play  , Pause  , Previous  و Next  را ایفا میکنند)Media: پخش رسانه Mode: انتخاب صحنههای از پیش تنظیم شده |
| 4 | کلید روشن/خاموش | روشن و خاموش کردن دستگاه |

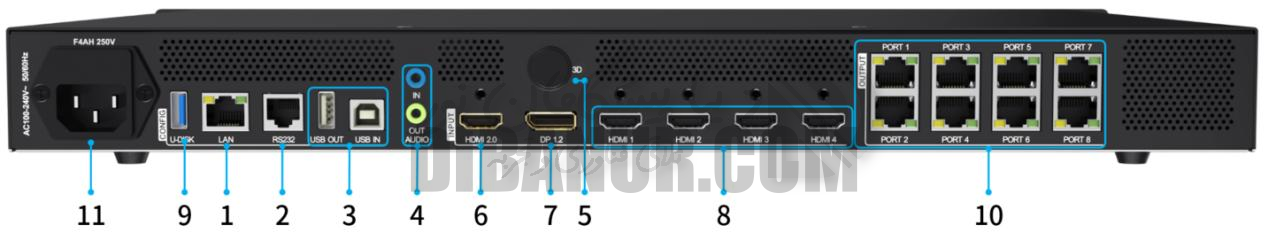

پنل پشتی (Rear Panel)
| پنل پشتی | ||
|---|---|---|
| کنترل (Control) | ||
| 1 | LAN | اتصال به شبکه LAN از طریق پورت RJ45 |
| 2 | RS232 | اتصال به کنترل مرکزی از طریق پورت RJ11 (6P6C)* |
| 3 | USB IN | اتصال به کامپیوتر برای تنظیم پارامترها یا ورودی Cascade از طریق پورت USB2.0 Type B |
| USB OUT | خروجی Cascade از طریق پورت USB2.0 Type A | |
| صدا (Audio) | ||
| 4 | AUDIO IN | پورت 3.5mm، دریافت سیگنال صدا از کامپیوتر و سایر دستگاهها |
| AUDIO OUT | پورت 3.5mm، ارسال سیگنال صدا به اسپیکر فعال و سایر دستگاهها (پشتیبانی از رمزگشایی و خروجی صدای HDMI و DP) | |
| خروجی سهبعدی (3D) | ||
| 5 | 3D* | خروجی سیگنال همگامسازی 3D (عینک 3D فعال باید به صورت جداگانه و به عنوان لوازم جانبی اختیاری خریداری شود) |
| ورودیها (Input) | ||
| 6 | HDMI 2.0 |
• 1 × ورودی HDMI2.0، سازگار رو به پایین با HDMI1.4 و HDMI1.3 • حداکثر رزولوشن ورودی: 4096×2160@60Hz، حداقل: 800×600@60Hz، حداکثر ساعت پیکسل: 600MHz • رزولوشن سفارشی: - حداکثر عرض: 8,192 پیکسل (8192×1080@60Hz) - حداکثر ارتفاع: 8,192 پیکسل (1080×8192@60Hz) • پشتیبانی از تنظیمات EDID مستقل، استاندارد EDID نسخه 1.3 • پشتیبانی از ورودی صدا • HDR پشتیبانی نمیشود • سیگنال Interlaced پشتیبانی نمیشود |
| 7 | DP 1.2 |
• 1 × ورودی DP1.2 • حداکثر رزولوشن: 4096×2160@60Hz، حداقل: 800×600@60Hz، حداکثر ساعت پیکسل: 600MHz • رزولوشن سفارشی: - حداکثر عرض: 8,192 پیکسل (8192×1080@60Hz) - حداکثر ارتفاع: 8,192 پیکسل (1080×8192@60Hz) • پشتیبانی از تنظیمات EDID مستقل، استاندارد EDID نسخه 1.3 • پشتیبانی از ورودی صدا • HDR پشتیبانی نمیشود • سیگنال Interlaced پشتیبانی نمیشود |
| 8 | HDMI 1 / HDMI 2 / HDMI 3 / HDMI 4 |
• 4 × ورودی HDMI1.4 • حداکثر رزولوشن: 1920×1200@60Hz، حداقل: 800×600@60Hz، حداکثر ساعت پیکسل: 165MHz • رزولوشن سفارشی: - حداکثر عرض: 4,096 پیکسل (4096×512@60Hz) - حداکثر ارتفاع: 4,096 پیکسل (512×4096@60Hz) • پشتیبانی از تنظیمات EDID مستقل، استاندارد EDID نسخه 1.3 • پشتیبانی از HDCP1.4 • پشتیبانی از ورودی صدا • سیگنال Interlaced پشتیبانی نمیشود |
| 9 | U-DISK |
• پورت USB Drive، پشتیبانی از پخش ویدیو/تصاویر از USB Drive • فرمتهای پشتیبانی شده USB Drive: NTFS، FAT32، exFAT (سایر فرمتها پشتیبانی نمیشوند) • فرمت فایلهای تصویری: jpeg، png، webp، gif، bmp • فرمت فایلهای ویدیویی: MPEG1/2، MPEG4، Sorenson H.263، H.263، H.264 (AVC1)، H.265 (HEVC)، RV30/40، Xvid • رزولوشن ویدیو: حداکثر 1920×1080@30Hz |

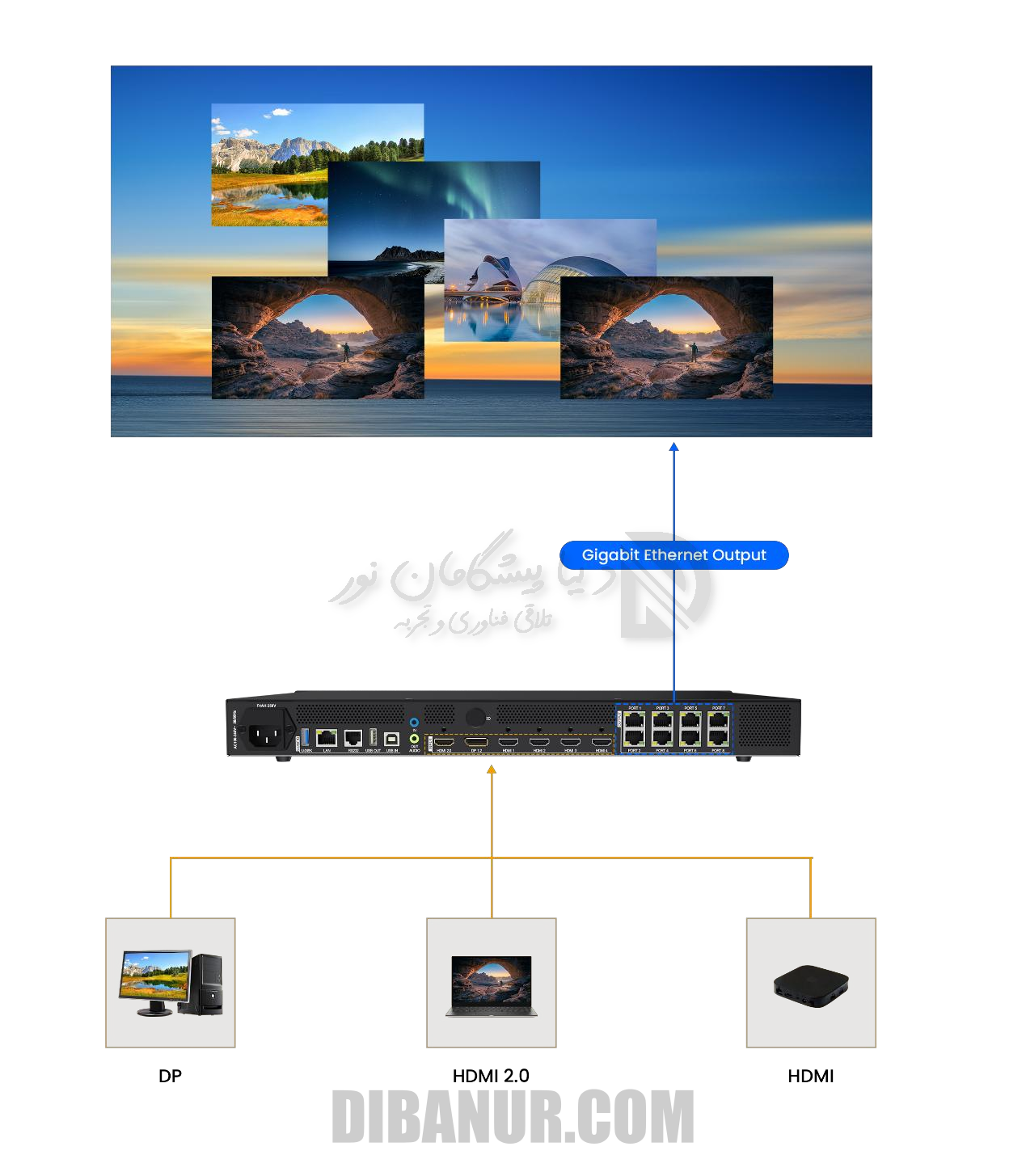

سناریوهای کاربردی
فرمت سیگنال
| ورودی | فضای رنگی | نمونهبرداری | عمق رنگ | حداکثر رزولوشن | نرخ فریم |
|---|---|---|---|---|---|
| HDMI 2.0 | RGB | 4:4:4 | 8bit | 4096×2160@60Hz | 23.98, 24, 25, 29.97, 30, 50, 59.94, 60, 100, 120 |
| HDMI 2.0 | YCbCr | 4:2:2 | 8bit/10bit/12bit | 4096×2160@60Hz | 23.98, 24, 25, 29.97, 30, 50, 59.94, 60, 100, 120 |
| HDMI 2.0 | YCbCr | 4:4:4 | 8bit | 4096×2160@60Hz | 23.98, 24, 25, 29.97, 30, 50, 59.94, 60, 100, 120 |
| DP 1.2 | RGB | 4:4:4 | 8bit/10bit/12bit | 4096×2160@60Hz | 23.98, 24, 25, 29.97, 30, 50, 59.94, 60, 100, 120 |
| DP 1.2 | YCbCr | 4:2:2 | 8bit/10bit/12bit | 4096×2160@60Hz | 23.98, 24, 25, 29.97, 30, 50, 59.94, 60, 100, 120 |
| DP 1.2 | YCbCr | 4:4:4 | 8bit | 4096×2160@60Hz | 23.98, 24, 25, 29.97, 30, 50, 59.94, 60, 100, 120 |
| HDMI 1.4 | RGB | 4:4:4 | 8bit | 1920×1200@60Hz | 23.98, 24, 25, 29.97, 30, 50, 59.94, 60, 100, 120 |
| HDMI 1.4 | YCbCr | 4:2:2 | 8bit | 1920×1200@60Hz | 23.98, 24, 25, 29.97, 30, 50, 59.94, 60, 100, 120 |
| HDMI 1.4 | YCbCr | 4:4:4 | 8bit | 1920×1200@60Hz | 23.98, 24, 25, 29.97, 30, 50, 59.94, 60, 100, 120 |
مشخصات فنی تکمیلی
| ابعاد شاسی (W×H×D) | |
|---|---|
| دستگاه اصلی | 482.6mm (19.0") × 44.0mm (1.7") × 292.0mm (11.5") |
| بستهبندی | 523.0mm (20.6") × 95.0mm (3.7") × 340.0mm (13.4") |
| وزن | |
| وزن خالص | 3.13kg (6.90lbs) |
| وزن ناخالص | 4.16kg (9.17lbs) |
| مشخصات الکتریکی | |
| توان ورودی | AC100-240V, 50/60Hz |
| توان نامی | 15W |
| شرایط کاری | |
| دما | -20℃ ~ 65℃ (-4°F ~ 149°F) |
| رطوبت | 0%RH ~ 80%RH، بدون تقطّر |
| شرایط نگهداری | |
| دما | -30℃ ~ 80℃ (-22°F ~ 176°F) |
| رطوبت | 0%RH ~ 90%RH، بدون تقطّر |
| نسخه نرمافزار | |
| LEDVISION | V8.5 یا بالاتر |
| iSet | V6.0 یا بالاتر |
| LEDUpgrade | V3.9 یا بالاتر |
| گواهینامهها | |
| CCC, FCC, CE, UKCA | |
ابعاد مرجع
واحد: میلیمتر (MM)
