توضیحات محصول

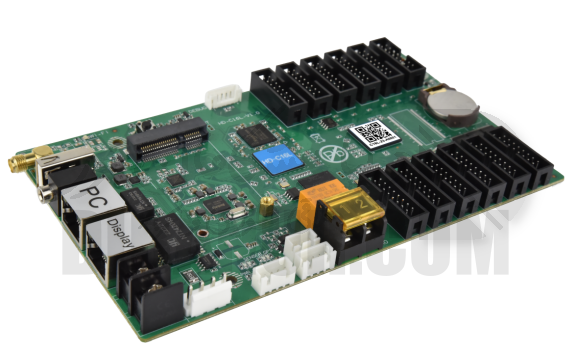

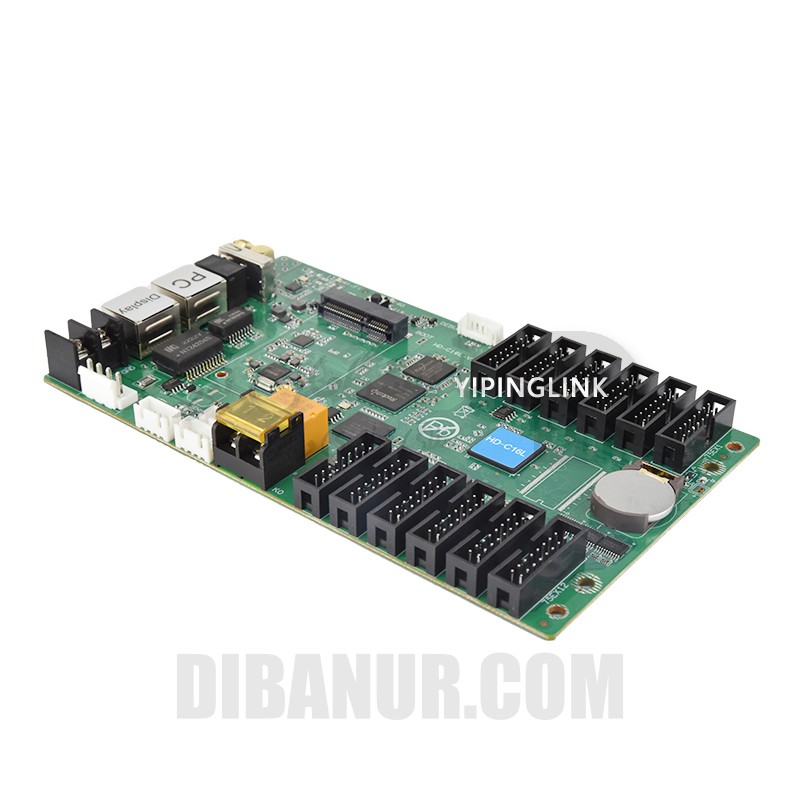

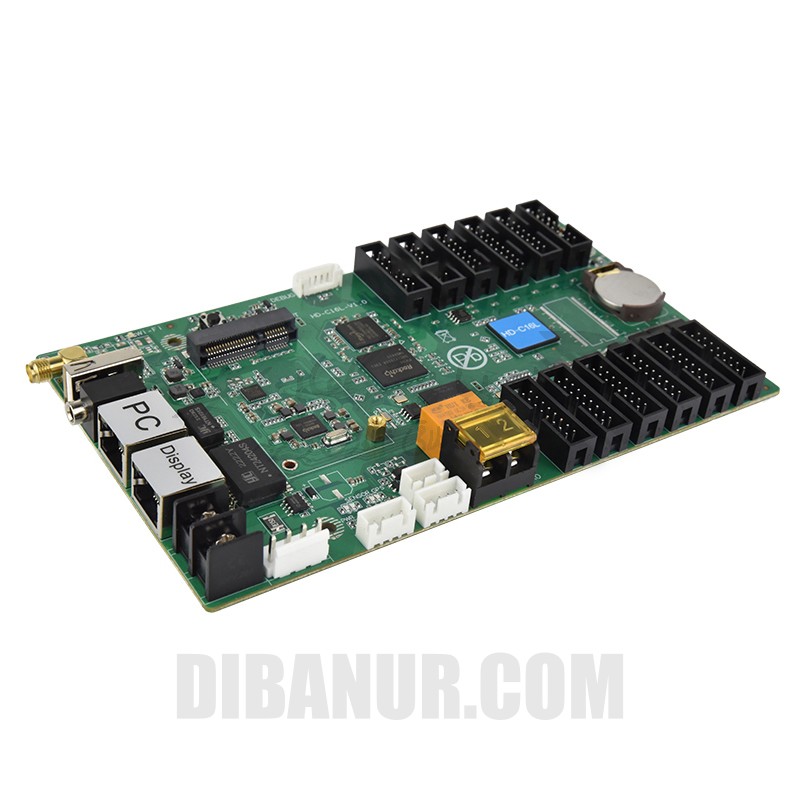

معرفی کارت کنترلر آفلاین Huidu C16L
کارت کنترلر آفلاین Huidu HD-C16L یکی از پیشرفتهترین کنترلرهای آفلاین شرکت Huidu است که برای نمایشگرهای LED متوسط و بزرگ طراحی شده است. با پردازنده چهارهستهای 1.5GHz و پردازنده گرافیکی Mali-G31، این کارت قادر به رمزگشایی سختافزاری ویدیوی 1080p@60fps و رمزگذاری سختافزاری 1080p@30fps است.
ظرفیت کنترل تککارته این مدل 200,000 پیکسل و در حالت کاسکید تا 650,000 پیکسل با حداکثر عرض 8192 پیکسل افزایش مییابد. حافظه داخلی 4 گیگابایت (2 گیگابایت در دسترس) امکان ذخیره و پخش محتوای ویدیویی طولانی را فراهم میکند.
ویژگیهای کلیدی
- پردازنده چهارهستهای 1.5GHz با پردازنده گرافیکی Mali-G31
- رمزگشایی سختافزاری 1080p@60fps و رمزگذاری سختافزاری 1080p@30fps
- ظرفیت کنترل تککارته 200,000 پیکسل (کاسکید تا 650,000 پیکسل)
- حداکثر عرض 8192 پیکسل
- خروجی گیگابیت برای اتصال مستقیم به کارتهای دریافت HD-R
- ورودی 100M برای تنظیم پارامترها، ارسال برنامه و دسترسی به اینترنت
- پورت USB 2.0 برای بهروزرسانی برنامه و افزایش حافظه
- Wi-Fi با آنتن اختصاصی برای بهروزرسانی بیسیم
- پشتیبانی از ماژول 4G اختیاری برای مدیریت ابری
- خروجی صدای استریو 3.5mm
- ورودی سنسور دما، رطوبت، روشنایی، سرعت باد، PM2.5، CO₂
- رابط GPS برای موقعیتیابی و تنظیم زمان
- رله خروجی با حداکثر بار AC 250V~3A یا DC 30V-3A

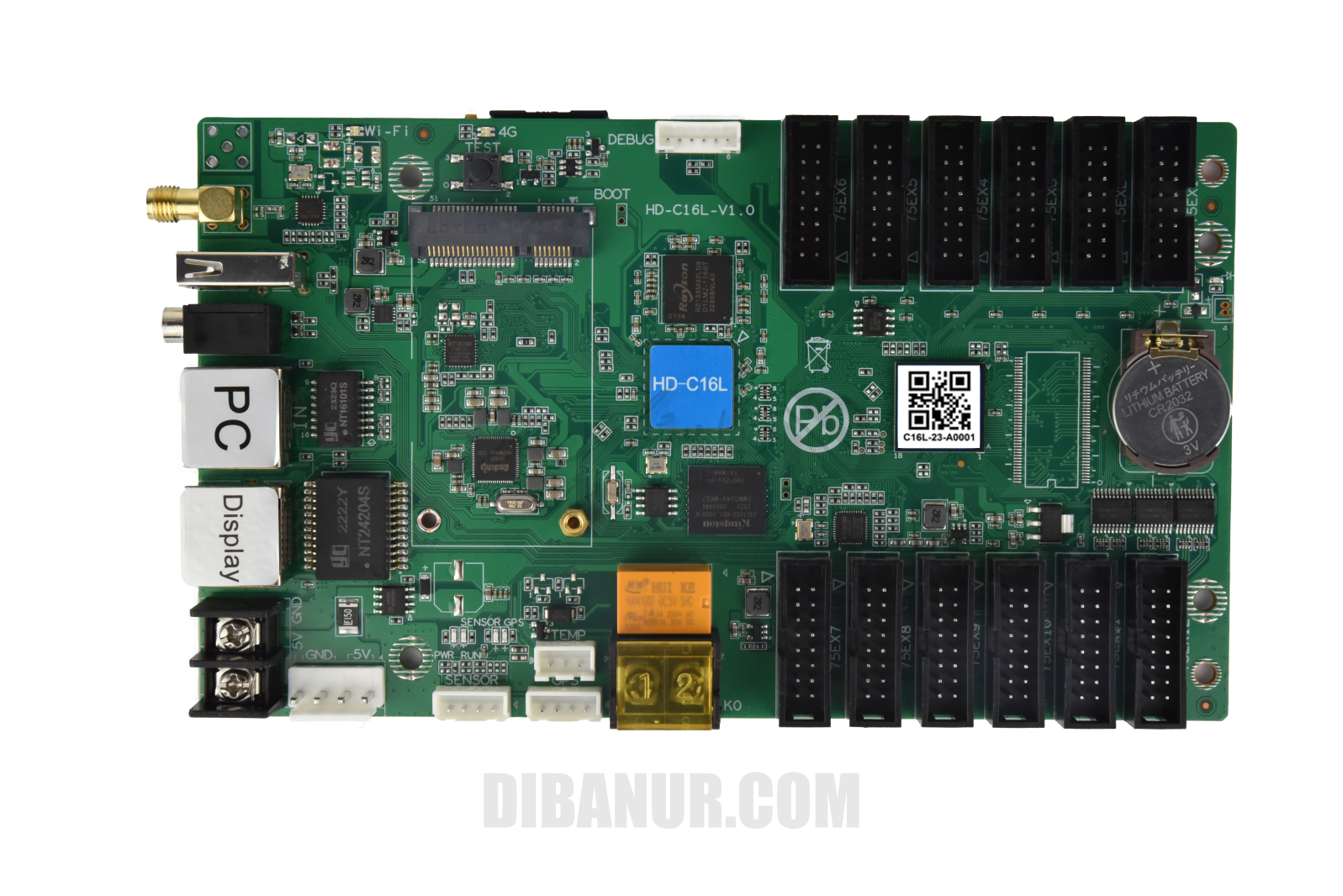

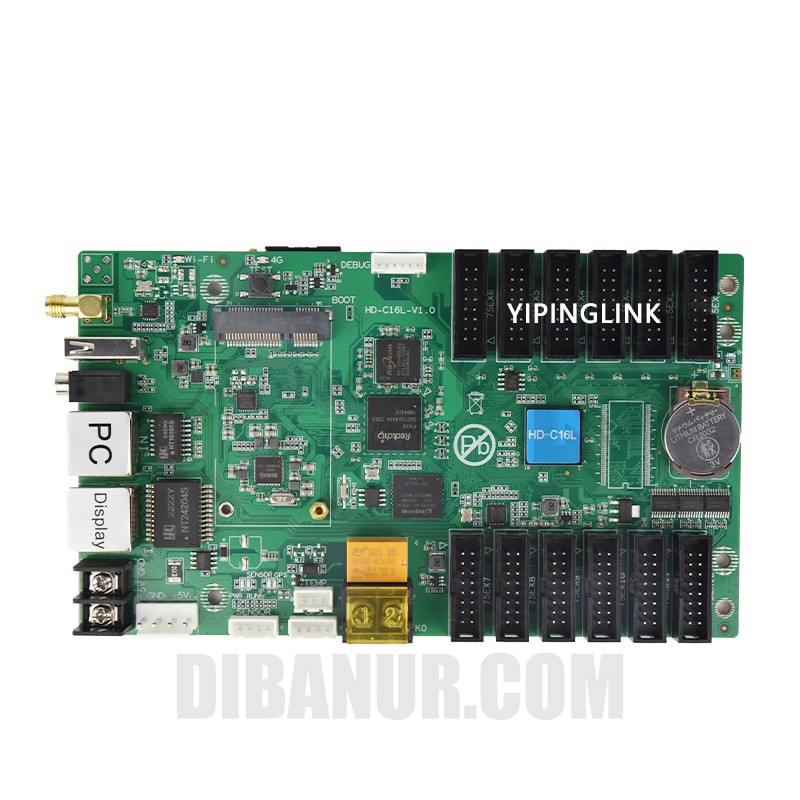

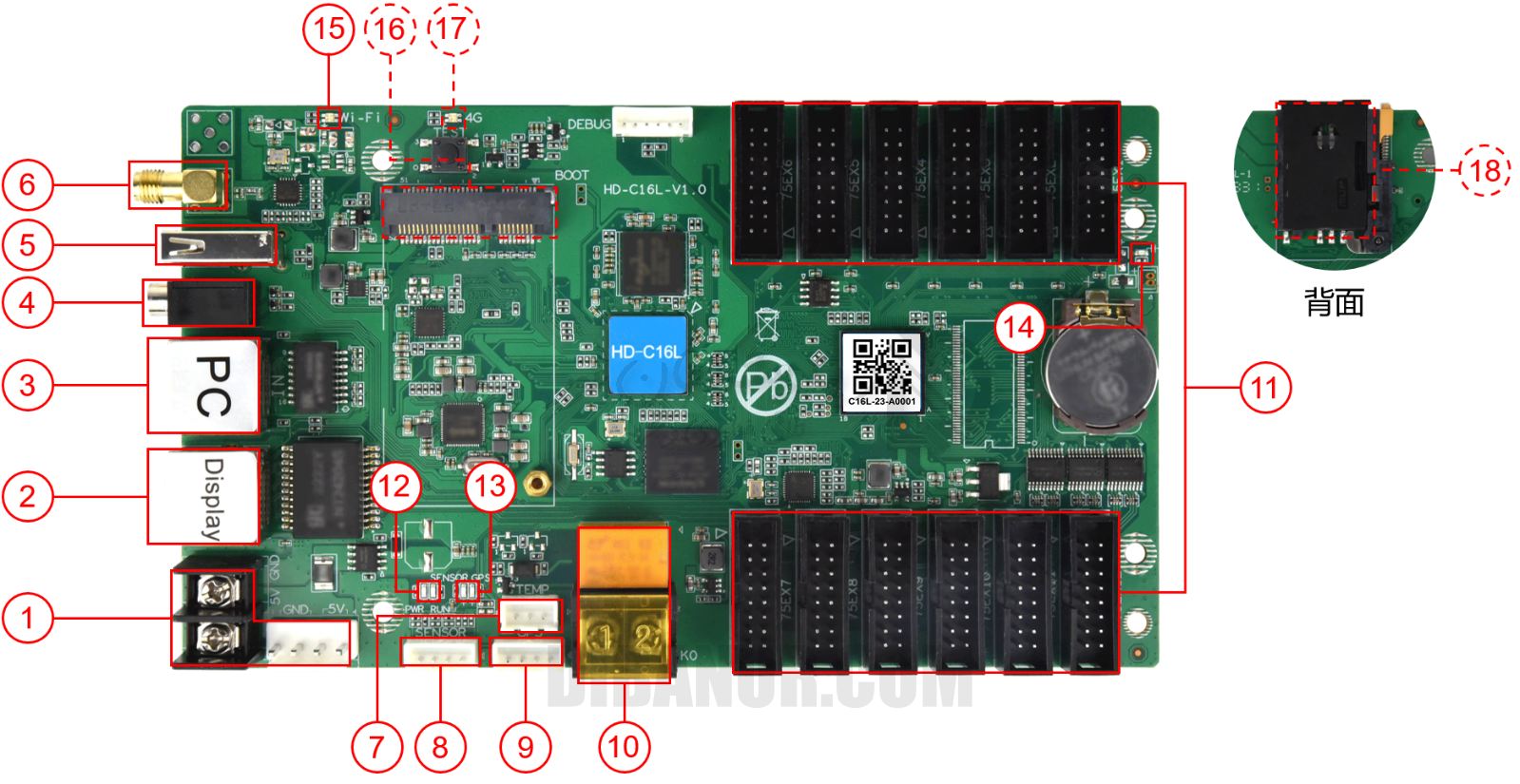

ورودی و خروجی
| ردیف | نام پورت | توضیحات |
|---|---|---|
| 1 | ورودی برق | DC 5V (4.6V~5.5V) 3A |
| 2 | خروجی شبکه | گیگابیت، اتصال به کارتهای دریافت HD-R |
| 3 | ورودی شبکه | 100M، تنظیم پارامترها، ارسال برنامه، دسترسی LAN/اینترنت |
| 4 | خروجی صدا | TRS 3.5mm استریو دوکاناله |
| 5 | USB | بهروزرسانی برنامه یا افزایش حافظه |
| 6 | آنتن Wi-Fi | تقویت سیگنال بیسیم |
| 7 | رابط سنسور دما | مانیتورینگ لحظهای دمای محیط |
| 8 | رابط سنسور | دما، رطوبت، روشنایی، سرعت باد، PM2.5، PM10، CO₂ |
| 9 | رابط GPS | موقعیتیابی و تنظیم خودکار زمان |
| 10 | رله | روشن/خاموش، حداکثر بار AC 250V~3A یا DC 30V-3A |
| 11 | رابط HUB75E | اتصال ماژولهای HUB75 (B/D/E) |
| 12 | چراغ指示 سیستم | PWR: همیشه سبز | RUN: چشمک سبز = عادی |
| 16 | سوکت PCIE-4G | ماژول 4G اختیاری |
| 18 | شیار سیمکارت | نصب سیمکارت 4G (پشتیبانی از eSIM) |
قابلیتهای نرمافزاری
| قابلیت | توضیحات |
|---|---|
| برنامه زمانبندی | پخش متوالی چند برنامه، پخش زمانبندیشده، درج برنامه و همگامسازی چند صفحه |
| پارتیشن برنامه | تقسیم دلخواه پنجره برنامه |
| فرمت ویدیو | AVI, WMV, MPG, RM/RMVB, VOB, MP4, FLV — پخش همزمان 2 کانال 1080p |
| فرمت تصویر | BMP, GIF, JPG, JPEG, PNG, PBM, PGM, PPM |
| فرمت صدا | MPEG-1 Layer III, AAC |
| نمایش متن | متن تکخطی، ایستا، چندخطی، کلمات متحرک، WPS |
| ساعت | نمایش و مدیریت ساعت RTC بلادرنگ |
| فلش USB | اتصال و پخش خودکار |
سناریوهای کاربرد
کارت کنترلر Huidu C16L با توجه به ظرفیت بالای کنترل پیکسل و پشتیبانی از اتصال 4G/Wi-Fi، برای پروژههای بزرگ نمایشگر LED ایدهآل است:
- تابلوهای تبلیغاتی بزرگ: نمایشگرهای محیطی و بیلبوردهای LED شهری
- سالنهای همایش: صفحهنمایشهای ویدیووال بزرگ
- استادیومها: نمایشگرهای اطلاعات مسابقات و تبلیغات
- مرکز کنترل: دیوارهای نمایش اطلاعات و مانیتورینگ
- مدیریت ابری: کنترل از راه دور چندین نمایشگر از پلتفرم آنلاین

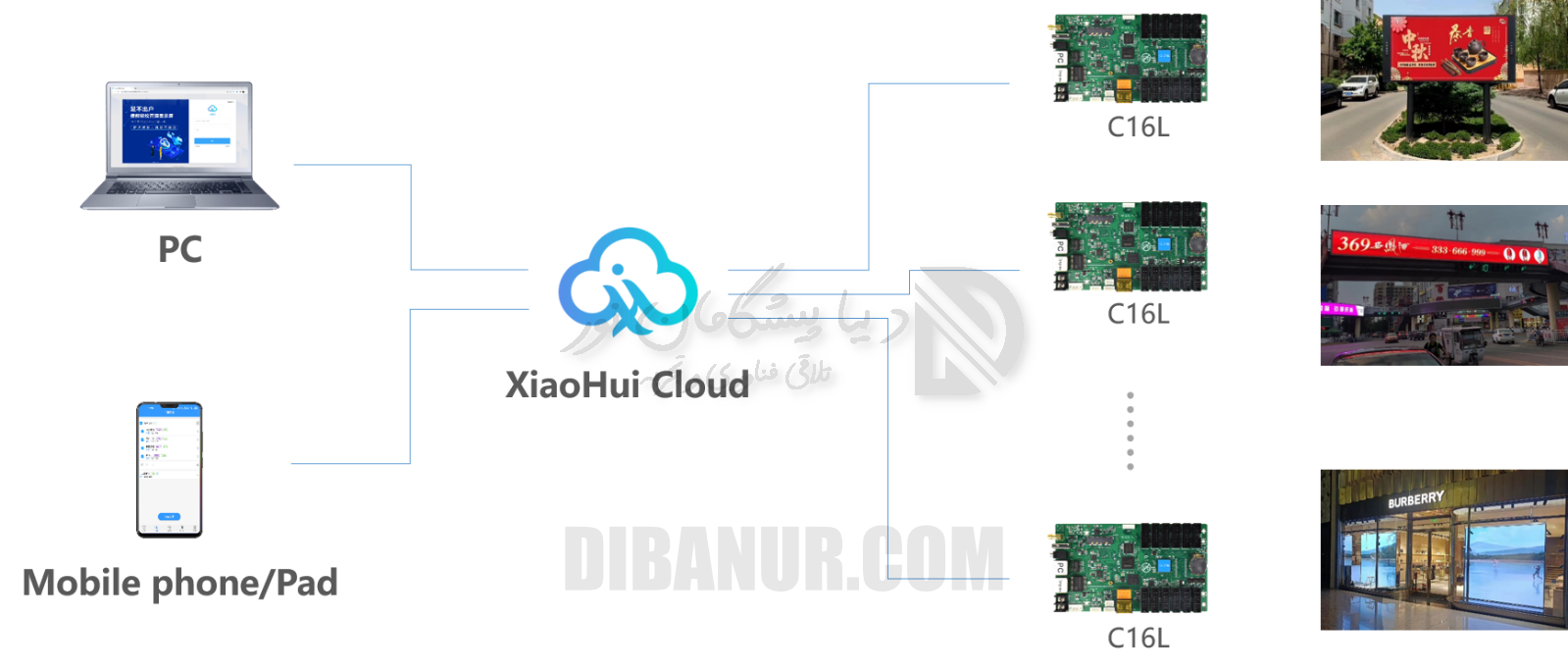

برنامه موبایل و مدیریت ابری
از طریق اپلیکیشن موبایل Huidu امکان ارسال برنامه، مدیریت نمایشگر و بهروزرسانی بیسیم فراهم است. همچنین پلتفرم مدیریت ابری امکان کنترل چندین نمایشگر از یک مکان مرکزی را فراهم میکند.

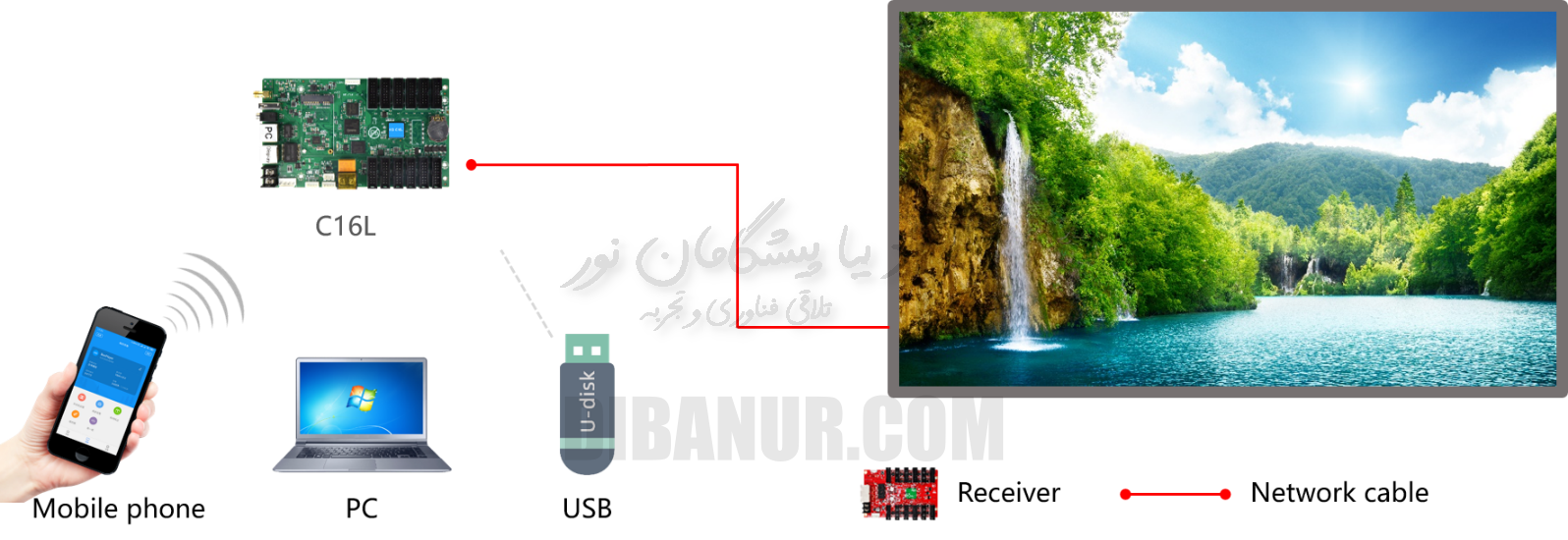

سیستم مدیریت
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| پردازنده | 1.5GHz چهارهستهای + Mali-G31GPU |
| رمزگشایی ویدیو | 1080p@60fps سختافزاری |
| رمزگذاری ویدیو | 1080p@30fps سختافزاری |
| حداکثر ظرفیت کنترل | 200,000 پیکسل (تککارته) / 650,000 پیکسل (کاسکید) |
| حداکثر عرض | 8192 پیکسل |
| حافظه داخلی | 4GB (2GB در دسترس) |
| ارتباطات | USB / Wi-Fi / LAN 100M / 4G (اختیاری) |
| خروجی شبکه | گیگابیت (اتصال به HD-R) |
| خروجی صدا | TRS 3.5mm استریو |
| ورودی سنسور | دما، رطوبت، روشنایی، سرعت باد، PM2.5، CO₂ |
| رابط GPS | موقعیتیابی و تنظیم زمان |
| رله خروجی | AC 250V~3A / DC 30V-3A |
| ورودی برق | DC 5V (4.6V~5.5V) 3A |
| حداکثر توان | 8W |
| ابعاد | 174.9mm × 101.4mm |
| وزن خالص | 0.14 کیلوگرم |
| دمای کاری | -40°C تا 80°C |
| رطوبت کاری | 0% تا 80%RH (بدون تقطع) |
| سیستمعامل | Linux 4.4 + FPGA |

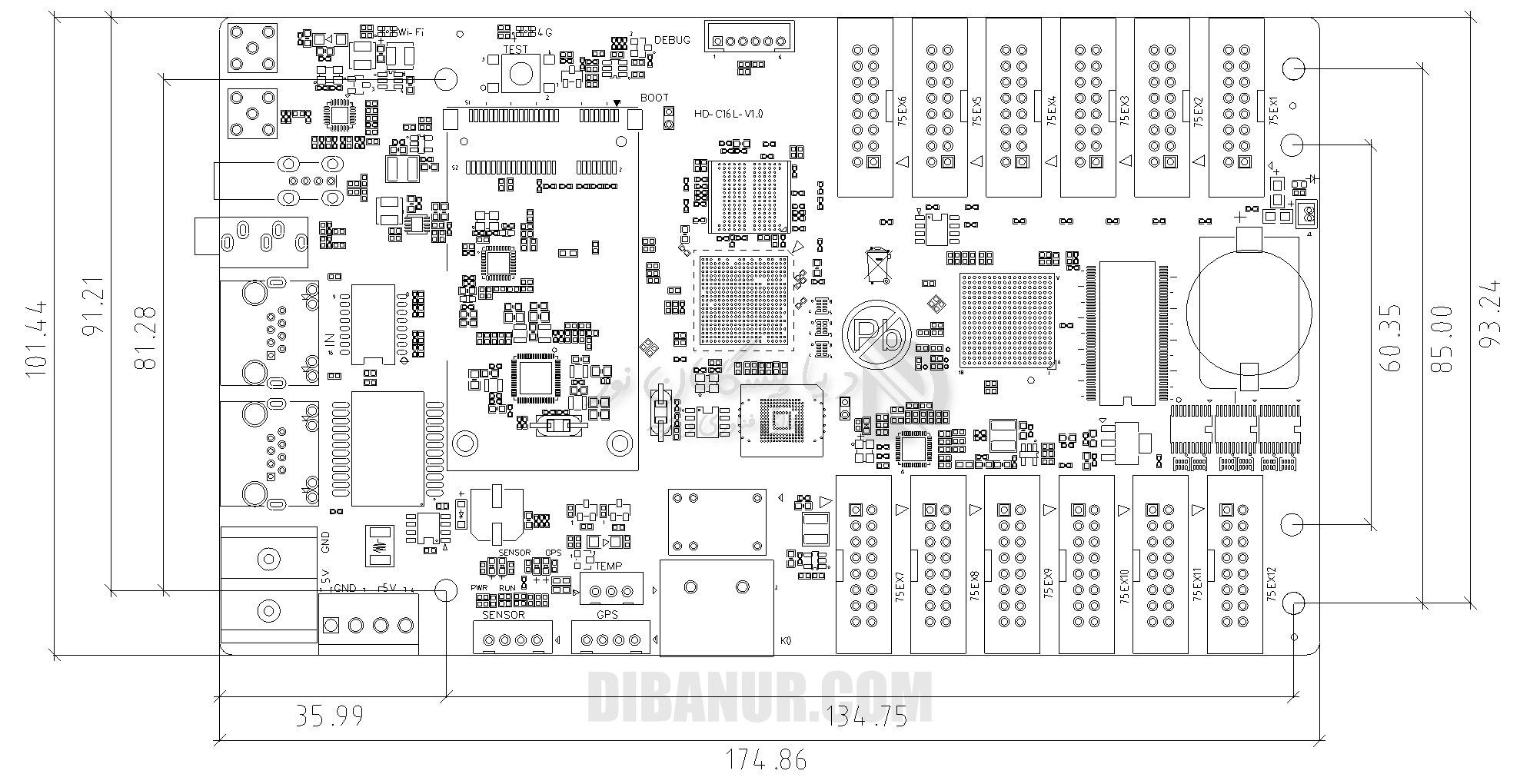

ابعاد و وزن
