معرفی اسپلیسینگ NovaStar H15
NovaStar H15 نسل جدید پردازنده اسپلیسینگ ویدئووال شرکت NovaStar است که با کیفیت تصویری عالی و معماری سختافزاری پیشرفته FPGA طراحی شده و بهویژه برای نمایشگرهای LED با پیچش ریز (Fine-Pitch) مناسب است. این دستگاه میتواند بهعنوان پردازنده اسپلیسینگ یکپارچه که هم پردازش ویدیو و هم کنترل ویدیو را ادغام میکند، و یا بهعنوان پردازنده اسپلیسینگ خالص عمل کند. کل دستگاه از طراحی ماژولار و پلاگ-این بهره میبرد و امکان پیکربندی انعطافپذیر و تعویض هاتسوآپ کارتهای ورودی و خروجی را فراهم میکند.
NovaStar H15 با اتصالدهندههای استاندارد صنعتی ورودی از جمله HDMI، DVI، DP، VGA، CVBS، SDI و IP، از ورودی و پردازش ویدیوی 10-bit و همچنین ورودی و خروجی 4K پشتیبانی میکند. همچنین سه نوع کارت ارسال LED 4K ارائه میدهد که امکان پشتیبان بین پورتهای OPT و اترنت و همچنین انتقال فوقالعاده طولانی را فراهم میکند.
گواهینامهها
CCC, CE, FCC, IC, KC, UKCA, UL, CB, CMIM
ویژگیها
طراحی ماژولار و پلاگ-این، ترکیب آزاد
- سه نوع کارت ارسال LED 4K
- H_20xRJ45: بارگذاری تا ۱۳,۰۰۰,۰۰۰ پیکسل
- H_16xRJ45+2xfiber: بارگذاری تا ۱۰,۴۰۰,۰۰۰ پیکسل با دو پورت OPT
- H_4xfiber: بارگذاری تا ۲۰,۸۰۰,۰۰۰ پیکسل با سه حالت کاری مستقل، کپی و پشتیبان
- ظرفیت چندگانه در هر اسلات: 4× 2K×1K@60Hz / 2× 4K×1K@60Hz / 1× 4K×2K@60Hz
- پیکربندی ساده صفحه نمایش با یک کارت و اتصالدهنده
- مانیتورینگ وضعیت آنلاین تمام کارتهای ورودی و خروجی
- تعویض هاتسوآپ کارتهای ورودی و خروجی
- پشتیبانی از رمزگشایی خودکار منابع HDCP
- پشتیبانی از نرخ فریم اعشاری
- پردازش HDR10 و HLG
مدیریت چندصفحهای و کنترل متمرکز
- هر صفحه میتواند رزولوشن خروجی مخصوص خود را داشته باشد
- موساییک خروجی با فناوری همگامسازی فریم
- پیکربندی صفحه نمایش نامنظم بدون محدودیت
- مدیریت گروهی منابع ورودی
- حالت محافظ چشم
- جبران حاشیه LCD
امکانات نمایشی متنوع و پیکربندی انعطافپذیر
- چندلایه: H15: هر کارت تا 16 لایه SL، 8 لایه DL یا 4 لایه 4K — H15 Enhanced: هر کارت تا 10 لایه SL، 5 لایه DL یا 2 لایه 4K
- متن اسکرول با کیفیت بالا با تنظیم محتوا، سبک، جهت و سرعت
- تا ۲,۰۰۰ پرست با افکت Fade و سوئیچینگ بیدرنگ (کمتر از 60ms)
- پخش زمانبندیشده پلیلیست پرست
- تنظیمات OSD تکصفحهای و تنظیم شفافیت OSD
- تنظیمات پسزمینه (BKG) — حداکثر عرض 15K و ارتفاع 8K
- مدیریت لوگوی کانال
- برش و تغییر نام منابع ورودی
- پردازش HDR و ویدیوی 10-bit
- تنظیم رنگ: روشنایی، کنتراست، اشباع، رنگدانه و گاما
- کنترل سناریو XR
- قابلیت 3D با ایمیتر EMT200
- تاخیر پایین — حداکثر تا 1 فریم
کنترل صفحه وب، ساده و دوستانه
- کنترل وب با پاسخ بلادرنگ و شبکه خودتطبیقی 1000M/100M
- مانیتورینگ ورودیها و خروجیها در صفحه وب
- بروزرسانی firmware در صفحه وب
- کنترل از طریق اپلیکیشن Ark روی تبلت
مانیتورینگ وضعیت و تغذیه افزونه برای پایداری و قابلیت اطمینان
- خودآزمایی برای تشخیص خطا
- مانیتورینگ و هشدار خودکار (سرعت فن، دمای ماژول، ولتاژ)
- تغذیه افزونه اختیاری
- طراحی پشتیبان بین دستگاهها و بین کارتهای ارسال LED 4K
ظاهر دستگاه
پنل جلو
*تصویر صرفا جهت نمایش است. محصول واقعی ممکن است بر اساس بهروزرسانی متفاوت باشد.
نکات:
- این محصول فقط میتواند بهصورت افقی قرار گیرد. عمودی یا وارونه نصب نکنید.
- میتواند در رک استاندارد 19 اینچی با تحمل حداقل 4 برابر وزن کل تجهیزات نصب شود. از 12 پیچ M5 استفاده کنید.
| نام | توضیحات |
|---|---|
| صفحه نمایش LCD | صفحه نمایش لمسی که منوها، زیرمنوها و پیامها و همچنین وضعیت دستگاه و اطلاعات مانیتورینگ را نمایش میدهد و امکان انجام تمام عملیات را با لمس انگشت فراهم میکند. |

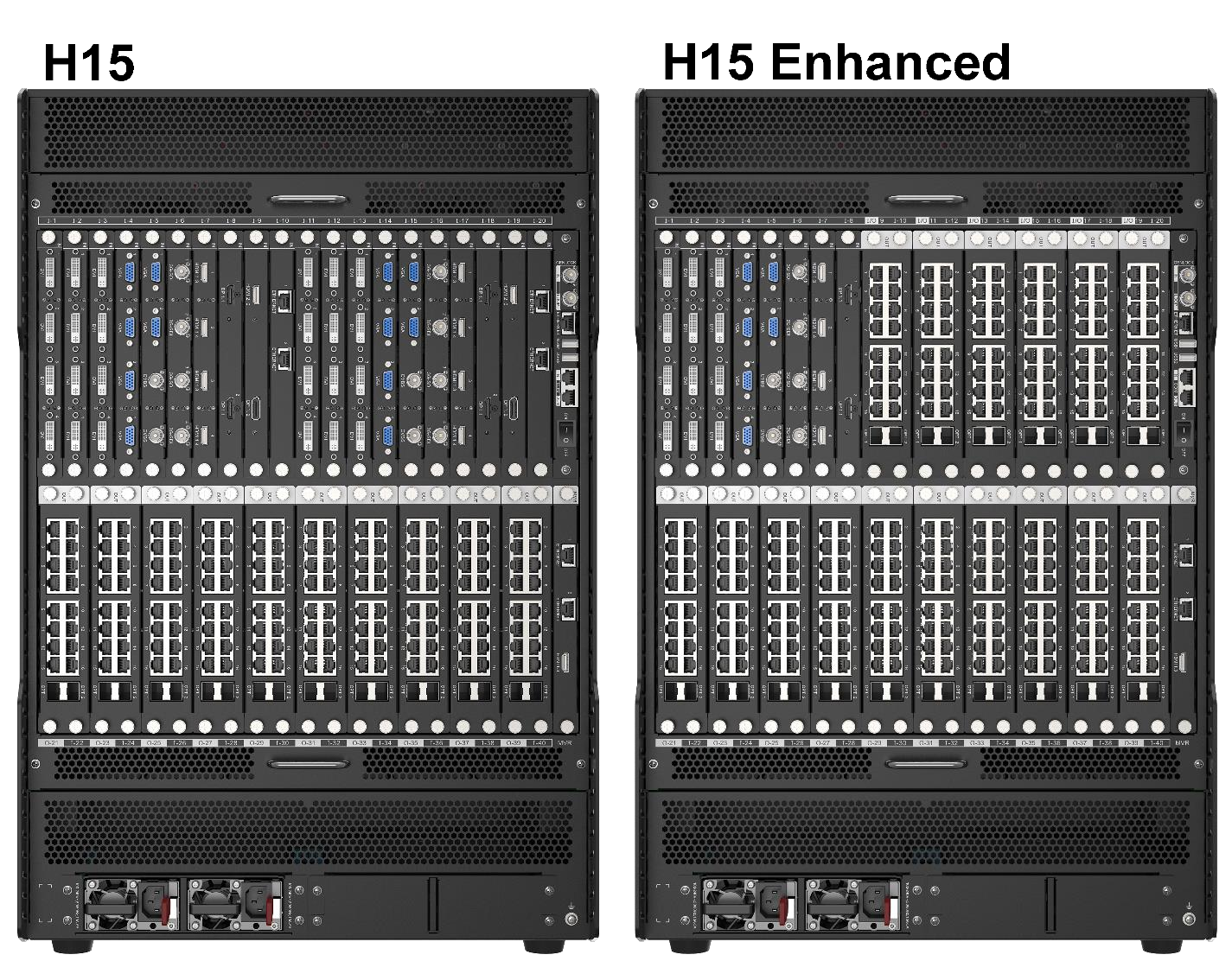

پنل پشت
نکات پنل پشت:
- علت حکاکی «I-x» نشاندهنده اسلات اختصاصی کارت ورودی است. «I» مخفف Input و «x» شماره اسلات است.
- علت حکاکی «O-x» نشاندهنده اسلات اختصاصی کارت خروجی است.
- علت حکاکی «I/O-x» نشاندهنده اسلاتی است که هم کارت ورودی و هم کارت خروجی میپذیرد.
- علت حکاکی «MVR» نشاندهنده اسلات اختصاصی کارت پیشنمایش است.
کارتهای ورودی (Input Cards)
کارت ورودی DVI و HDMI
| کارت | مشخصات |
|---|---|

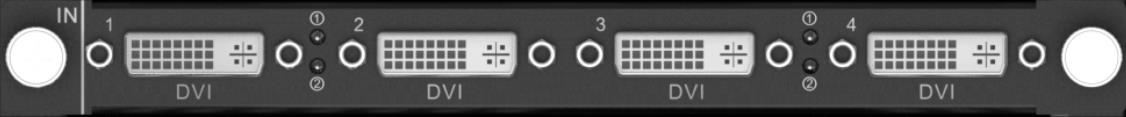

| H_4xDVI |
• پشتیبانی از حالت Single Link و Dual Link، ورودی 10-bit و 144Hz • سازگار با HDCP 1.4 • حالت Single link: چهار کانکتور DVI همه برای ورودی — حداکثر 2048×1152@60Hz • حالت Dual link: کانکتورهای 2 و 4 برای ورودی — حداکثر 3840×1080@60Hz • رزولوشن سفارشی: حداکثر عرض 2560 (Single) / 3840 (Dual) پیکسل • وزن: 550 گرم | ابعاد: 193×247.12×21.15 میلیمتر | مصرف: 9.4W |

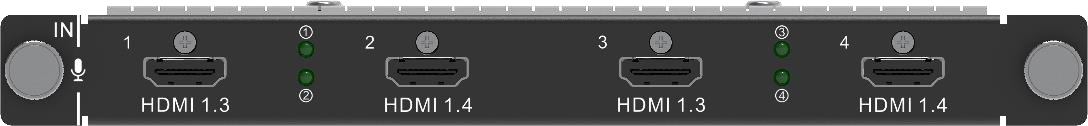

| H_4xHDMI |
• پشتیبانی از ورودی 10-bit، صدای همراه و 144Hz • HDMI 1.3: حداکثر 2048×1152@60Hz — سازگار با HDCP 1.4 • HDMI 1.4: حداکثر 3840×1080@60Hz — سازگار با HDCP 1.4 • وزن: 550 گرم | ابعاد: 193×247.12×21.15 میلیمتر | مصرف: 9.3W |
کارت ورودی HDMI 2.0 + DP 1.2
| کارت | مشخصات |
|---|---|

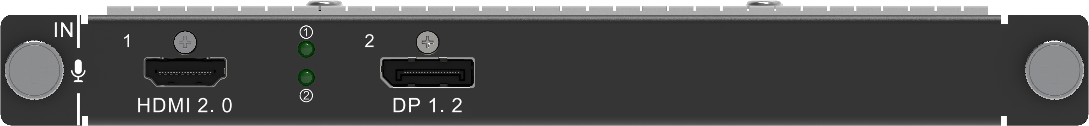

| H_1xHDMI2.0+1xDP1.2 |
• فقط یک کانکتور در هر زمان قابل استفاده است — پیشفرض HDMI 2.0 • HDMI 2.0: حداکثر 3840×2160@60Hz — سازگار با HDCP 2.2 — عقبگرد به HDMI 1.4/1.3 • DP 1.2: حداکثر 4096×2160@60Hz یا 8192×1080@60Hz — سازگار با HDCP 2.2 • وزن: 550 گرم | ابعاد: 193×247.12×21.15 میلیمتر | مصرف: 9.6W |

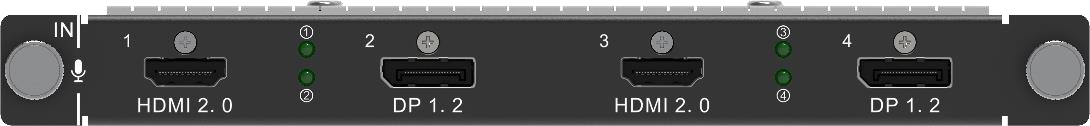

کارت ورودی 2xHDMI2.0+2xDP1.2 و IP
| کارت | مشخصات |
|---|---|
| H_2xHDMI2.0+2xDP1.2 |
• دو گروه ورودی، هر گروه شامل 1x HDMI 2.0 و 1x DP 1.2 • فقط یک کانکتور از هر گروه در هر زمان قابل استفاده است • HDMI 2.0: حداکثر 3840×2160@60Hz — HDCP 2.2 — صدای همراه — 144Hz • DP 1.2: حداکثر 4096×2160@60Hz یا 8192×1080@60Hz — HDCP 2.2 — 144Hz • وزن: 550 گرم | ابعاد: 193×247.12×21.15 میلیمتر | مصرف: 9.8W |

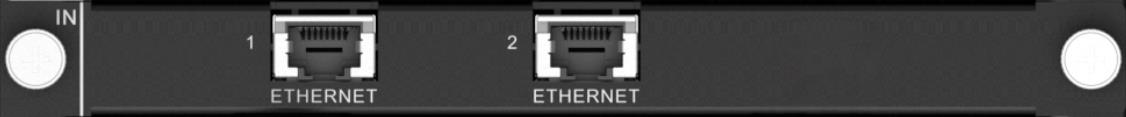

| H_2xRJ45 IP |
• 2 پورت Gigabit Ethernet RJ45 • پروتکلها: RTSP، GB28181 و ONVIF • فرمتهای کدگذاری: H.264 و H.265 • رمزگشایی Unicast — 8-bit YUV420 — فریمهای I و P • ظرفیت رمزگشایی: 4×4K×2K / 8×4K×1K / 16×2K×1K / 64×D1 • سازگار با DHCP • وزن: 550 گرم | ابعاد: 193×247.12×21.15 میلیمتر | مصرف: 11.5W |

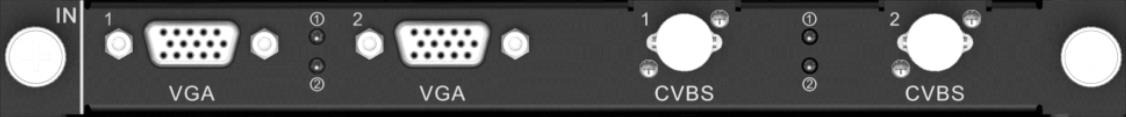

کارت ورودی SDI، CVBS/VGA
| کارت | مشخصات |
|---|---|

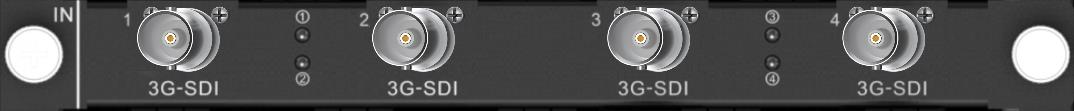

| H_4x3G SDI |
• 4× 3G-SDI — عقبگرد به HD-SDI و SD-SDI • پشتیبانی از ST-424 (3G)، ST-292 (HD) و SMPTE 259 SD • حداکثر 1920×1080@60Hz — پردازش De-interlace برای 1080i/576i/480i • وزن: 550 گرم | ابعاد: 193×247.12×21.15 میلیمتر | مصرف: 12.6W |
| H_2xCVBS+2xVGA |
• 2x VGA: حداکثر 1920×1200@60Hz • 2x CVBS: پشتیبانی از PAL و NTSC • وزن: 550 گرم | ابعاد: 193×247.12×21.15 میلیمتر | مصرف: 9.3W |
| H_4xVGA |
• 4x VGA: حداکثر 1920×1200@60Hz • وزن: 550 گرم | ابعاد: 193×247.12×21.15 میلیمتر | مصرف: 16.2W |
کارت ورودی DisplayPort
| کارت | مشخصات |
|---|---|

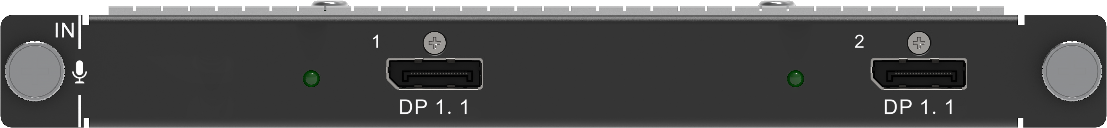

| H_2xDP1.1 |
• هر کانکتور حداکثر 3840×1080@60Hz یا 3840×2160@30Hz • پشتیبانی از ورودی 8-bit و 10-bit — سازگار با HDCP 1.3 • صدای همراه — 144Hz — بدون سیگنال Interlaced • وزن: 550 گرم | ابعاد: 193×247.12×21.15 میلیمتر | مصرف: 11.5W |

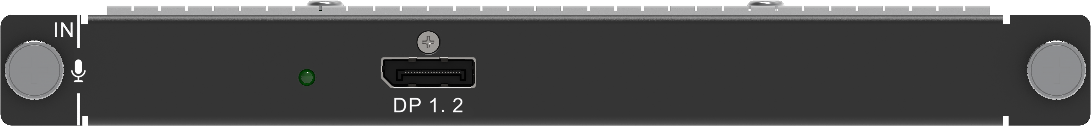

| H_1xDP1.2 |
• عقبگرد به DP 1.1 — حداکثر 4096×2160@60Hz یا 8192×1080@60Hz • سازگار با HDCP 2.2 — صدای همراه — 144Hz • رزولوشن سفارشی: حداکثر عرض 8192 پیکسل • وزن: 550 گرم | ابعاد: 193×247.12×21.15 میلیمتر | مصرف: 9.4W |

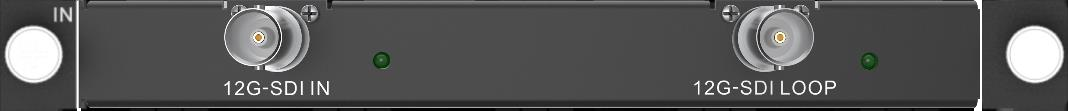

کارت ورودی 12G-SDI و HDMI 2.0
| کارت | مشخصات |
|---|---|
| H_1x12G SDI |
• 1x 12G-SDI IN — عقبگرد به 6G/3G/HD/SD-SDI • پشتیبانی از ST-2082-1 (12G)، ST-2081-1 (6G)، ST-424 (3G)، ST-292 (HD) و SMPTE 259 • حداکثر 4096×2160@60Hz — پردازش De-interlace • 1x 12G-SDI LOOP — حلقه خروج سیگنال 12G-SDI • وزن: 550 گرم | ابعاد: 193×247.12×21.15 میلیمتر | مصرف: 12W |

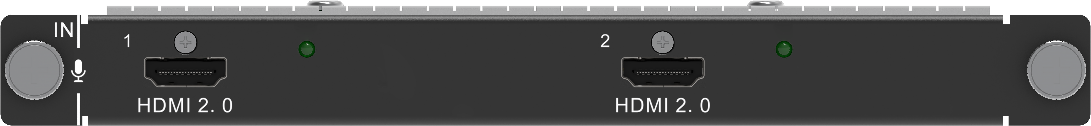

| H_2xHDMI2.0 |
• 2x HDMI 2.0 — عقبگرد به HDMI 1.4/1.3 • هر کانکتور حداکثر 3840×2160@60Hz — دو ورودی 4K همزمان • سازگار با HDCP 2.2 — صدای همراه — 144Hz • وزن: 550 گرم | ابعاد: 193×247.12×21.15 میلیمتر | مصرف: 9.6W |
کارت ورودی HDMI 2.0 تکی، صدا و HDBaseT
| کارت | مشخصات |
|---|---|

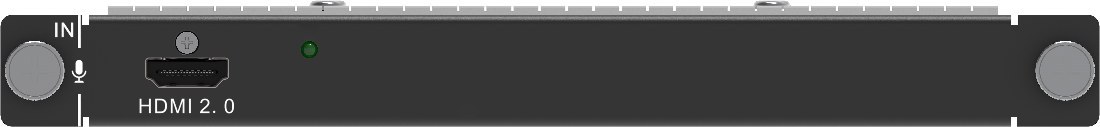

| H_1xHDMI2.0 |
• 1x HDMI 2.0 — عقبگرد به HDMI 1.4/1.3 • حداکثر 3840×2160@60Hz — HDCP 2.2 — صدای همراه — 144Hz • وزن: 550 گرم | ابعاد: 193×247.12×21.15 میلیمتر | مصرف: 9.3W |

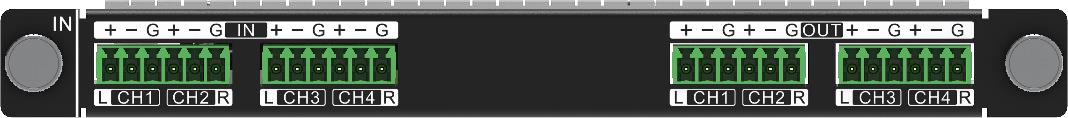

| H_2xAudio+2xAudio |
• حالت تککاناله: 4x ورودی صدای Phoenix + 4x خروجی صدای Phoenix • حالت دوکاناله: 2x ورودی + 2x خروجی (نصف میشود) • نرخ نمونهبرداری: 48 kHz • خروج صدای همراه ویدیو و صدای کارت صدا • تنظیم حجم و بیصدا با یک کلیک — تاخیر خروجی صدا • وزن: 550 گرم | ابعاد: 193×247.12×21.15 میلیمتر | مصرف: 6W |

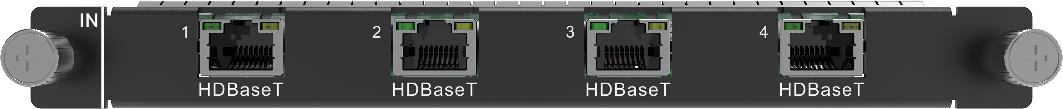

| H_4xHDBaseT |
• 4× Gigabit Ethernet RJ45 — حالت Single Link و Dual Link • Single link: 4 کانکتور ورودی — حداکثر 1920×1080@60Hz — HDCP 1.4 • Dual link: کانکتور 2 و 4 — حداکثر 3840×2160@30Hz — HDCP 1.4 • وزن: 500 گرم | ابعاد: 193×247.12×21.15 میلیمتر | مصرف: 39W |
کارت ورودی فیبر نوری
| کارت | مشخصات |
|---|---|

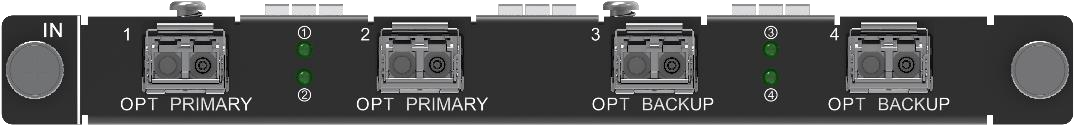

| H_2xfiber |
• 4x پورت OPT 10G — OPT 1 و OPT 2 ورودی اصلی، OPT 3 پشتیبان OPT 1، OPT 4 پشتیبان OPT 2 • حداکثر 4096×2160@30Hz — هر کانکتور تا 2x SL یا 1x DL • پشتیبانی از موساییک ورودی و 144Hz • شناسایی خودکار رزولوشن و فضای رنگی • ماژول اپتیکال SFP+: 10G SFP+ SR / 10G SFP+ LR • وزن: 500 گرم | ابعاد: 193×247.12×21.15 میلیمتر | مصرف: 42W • نکته: چهار ماژول اپتیکال 10G SFP+ LR همراه کارت ارائه میشوند. |
کارت ورودی ST2110 و NDI
| کارت | مشخصات |
|---|---|

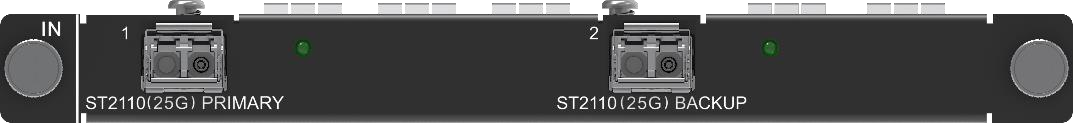

| H_1xST2110 |
• 2x پورت OPT 25G — OPT 1 ورودی اصلی، OPT 2 پشتیبان • پشتیبانی از SMPTE ST 2110 (-10, -20) و SMPTE 2059 (-1, -2) • پشتیبانی SMPTE 2022-7 برای ورودی پشتیبان • حداکثر 4096×2160@60Hz — ورودی 8-bit/10-bit 4:4:4/4:2:2 • پشتیبانی BT.601/BT.709/BT.2020 — انتقال 25 GbE • IGMPv2 و IGMPv3 — IPv4 • وزن: 500 گرم | ابعاد: 193×247.12×21.15 میلیمتر | مصرف: 42W • نکته: دو ماژول اپتیکال 25G همراه کارت ارائه میشوند. |

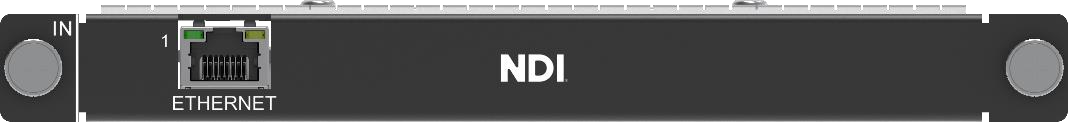

| H_1xNDI |
• 1x Gigabit Ethernet RJ45 — رمزگشایی 8-bit/10-bit YUV4:2:2 یا YUV4:2:0 • ظرفیت رمزگشایی: 4×2K×1K@60Hz / 2×4K×1K@60Hz / 1×4K×2K@60Hz • پشتیبانی برش ورودی — DHCP — Full NDI • وزن: 500 گرم | ابعاد: 193×247.12×21.15 میلیمتر | مصرف: 42W |
کارت I/O کنترل
| کارت | مشخصات |
|---|---|

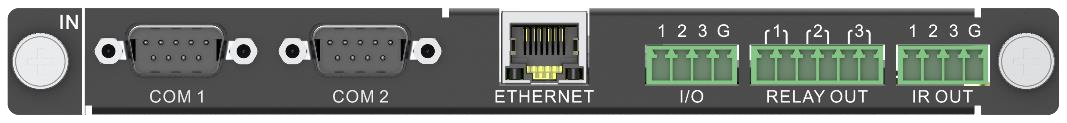

| H_STD I/O |
این کارت در اسلاتهای کارت ورودی نصب میشود. • 2x COM: پورتهای قابل برنامهریزی RS422/RS485/RS232 • 1x ETHERNET: کنترل دستگاه — 10/100Mbps — TCP/IP و UDP/IP • 3x I/O: فعالسازی توابع از طریق برنامهریزی — حالت ورودی و خروجی • 3x RELAY OUT: کنترل روشن/خاموش دستگاه متصل — حداکثر 30VDC, 3A • 3x IR OUT: کنترل مادونقرمز قابل برنامهریزی • وزن: 400 گرم | ابعاد: 193×247.12×21.15 میلیمتر | مصرف: 1.2W |
کارتهای خروجی (Output Cards)
کارت خروجی DVI و HDMI
| کارت | مشخصات |
|---|---|

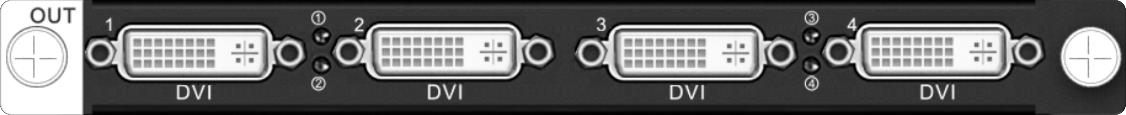

| H_4xDVI |
• 4x SL-DVI — پشتیبانی خروجی Single Link، Dual Link و 144Hz • Single link: حداکثر 2048×1152@60Hz — RGB/YCbCr 4:4:4/4:2:2 8-bit — YCbCr 4:4:4 10-bit • Dual link: حداکثر 4096×2160@30Hz/3840×1080@60Hz — پروتکل HDMI 1.4 • وزن: 500 گرم | ابعاد: 193×247.12×21.15 میلیمتر | مصرف: 22.9W |

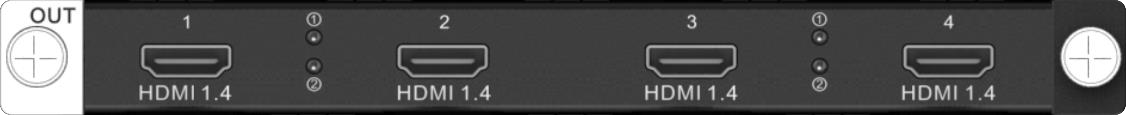

| H_4xHDMI |
• 4x HDMI 1.4 — پشتیبانی خروجی Single Link، Dual Link و 144Hz • Single link: حداکثر 2048×1152@60Hz — 8-bit RGB/YCbCr 4:4:4/4:2:2 — 10-bit RGB/YCbCr 4:4:4 • Dual link: حداکثر 4096×2160@30Hz/3840×1080@60Hz • وزن: 500 گرم | ابعاد: 193×247.12×21.15 میلیمتر | مصرف: 22.1W |

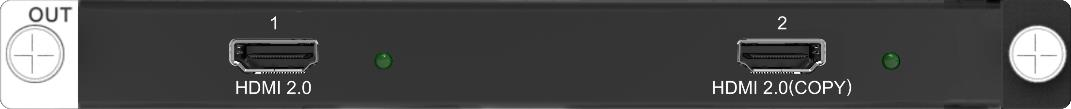

کارت خروجی HDMI 2.0
| کارت | مشخصات |
|---|---|
| H_1xHDMI2.0 |
• 2x HDMI 2.0 — کانکتور 2 خروجی کانکتور 1 را کپی میکند • حداکثر 8192×1080@60Hz / 4096×2160@60Hz • 8-bit یا 10-bit RGB/YCbCr 4:4:4/4:2:2 — پشتیبانی 144Hz • وزن: 500 گرم | ابعاد: 193×247.12×21.15 میلیمتر | مصرف: 21W |
کارتهای ارسال (Sending Cards)
| کارت | مشخصات |
|---|---|

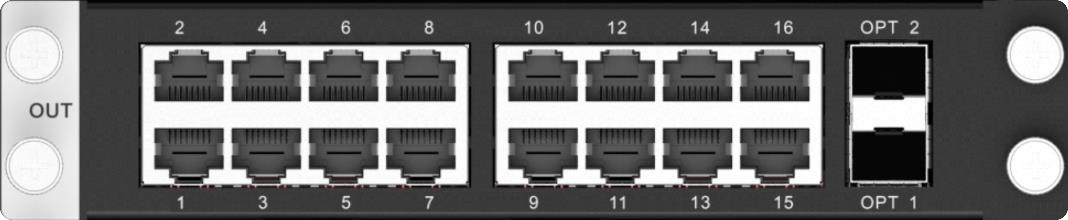

| H_16xRJ45+2xfiber |
• بارگذاری تا ۱۰,۴۰۰,۰۰۰ پیکسل (حداکثر 10240×10240) — دو اسلات اشغال میکند • 16x Gigabit Ethernet خروجی: 8-bit تا 650K پیکسل/پورت — 10-bit تا 320K پیکسل/پورت • پشتیبان بین پورتهای اترنت — 144Hz • 2x OPT خروجی: پشتیبانی SMF و MMF — OPT1 کپی پورتهای 1-8، OPT2 کپی پورتهای 9-16 • وزن: 600 گرم | ابعاد: 193×247.12×41.25 میلیمتر | مصرف: 34.2W • نکته: ماژول اپتیکال OPT باید جداگانه سفارش داده شود. |

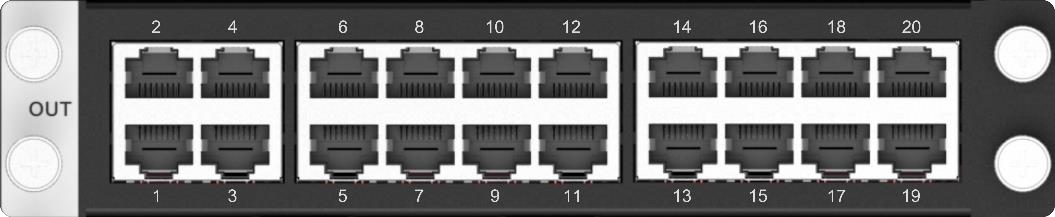

| H_20xRJ45 |
• بارگذاری تا ۱۳,۰۰۰,۰۰۰ پیکسل (حداکثر 10752×10752) — دو اسلات اشغال میکند • 20x Gigabit Ethernet خروجی: 8-bit تا 650K پیکسل/پورت — 10-bit تا 320K پیکسل/پورت • پشتیبان بین پورتهای اترنت — 144Hz • وزن: 600 گرم | ابعاد: 193×247.12×41.25 میلیمتر | مصرف: 40.1W |
کارت ارسال فیبر و خروجی SDI
| کارت | مشخصات |
|---|---|

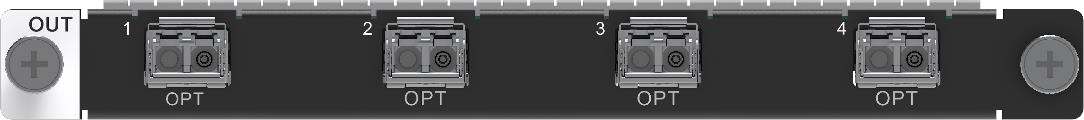

| H_4xfiber |
• 4x OPT 10G — بارگذاری تا ۲۰,۸۰۰,۰۰۰ پیکسل (حداکثر 16384×16384) • حالتها: مستقل، کپی و پشتیبان • مستقل: چهار پورت OPT خروجی مستقل — هر پورت معادل 8 پورت اترنت • کپی: OPT1 و OPT2 خروجی اصلی، OPT3 کپی OPT1، OPT4 کپی OPT2 • پشتیبان: OPT1 و OPT2 خروجی اصلی، OPT3 پشتیبان OPT1، OPT4 پشتیبان OPT2 • پشتیبانی 8-bit/10-bit — 144Hz — ماژول SFP+ SR/LR • وزن: 500 گرم | ابعاد: 193×247.12×21.15 میلیمتر | مصرف: 39W • نکته: چهار ماژول 10G SFP+ LR همراه کارت ارائه میشوند. |

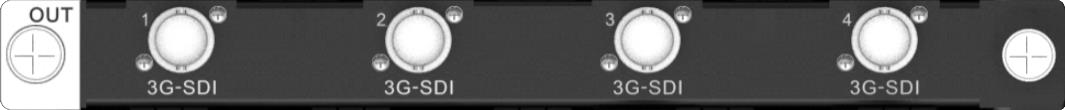

| H_4x3G SDI Output |
• 4x 3G-SDI — عقبگرد به HD-SDI و SD-SDI • حداکثر 1920×1080@60Hz — خروجی 10-bit YCbCr 4:2:2 — فقط Level A • رزولوشنهای خروجی استاندارد: PAL, NTSC, 1080i, 720p, 1080p • وزن: 500 گرم | ابعاد: 193×247.12×21.15 میلیمتر | مصرف: 24W |
کارت خروجی HDBaseT و 12G-SDI
| کارت | مشخصات |
|---|---|

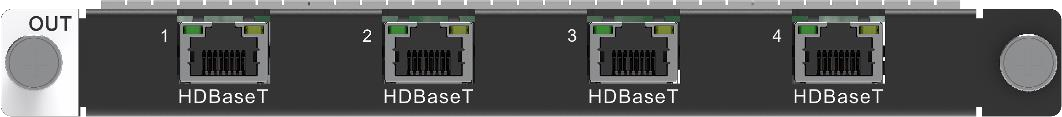

| H_4xHDBaseT |
• 4x Gigabit Ethernet RJ45 — حالت Single Link و Dual Link • انتقال تا 100m با کابل Cat5e/Cat6 — بدون افکت Fade • Single link: حداکثر 2048×1152@60Hz — 8/10-bit RGB/YCbCr • Dual link: حداکثر 4096×2160@30Hz/3840×1080@60Hz • وزن: 500 گرم | ابعاد: 193×247.12×21.15 میلیمتر | مصرف: 32W |

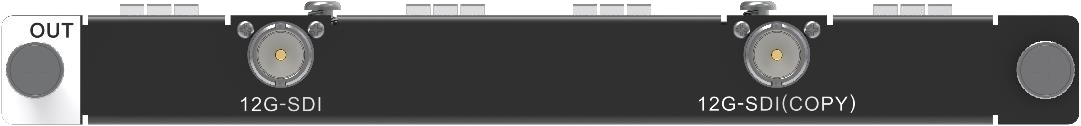

| H_1x12G SDI Output |
• 1x 12G-SDI + 1x 12G-SDI (COPY) — کانکتور دوم خروجی اول را کپی میکند • عقبگرد به 6G/3G/HD/SD-SDI — حداکثر 4096×2160@60Hz • 10-bit YCbCr 4:2:2 — فقط Level A • وزن: 500 گرم | ابعاد: 193×247.12×21.15 میلیمتر | مصرف: 20W |

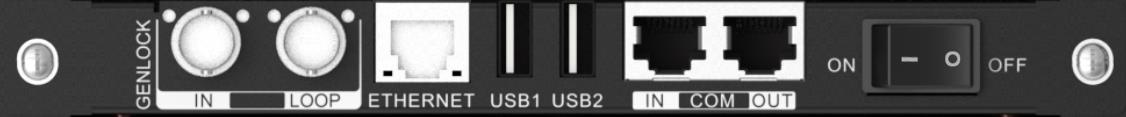

کارت کنترل
| عنصر | مشخصات |
|---|---|

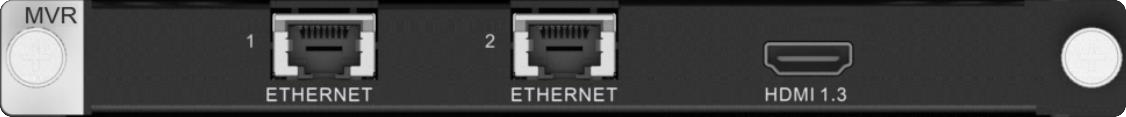

| H_2xRJ45+1xHDMI1.3 پیشنمایش |
• 2x Gigabit Ethernet خروجی: اتصال به شبکه برای مانیتورینگ • 1x HDMI 1.3: اتصال به مانیتور برای نمایش اطلاعات مانیتورینگ • وزن: 500 گرم | ابعاد: 193×247.12×21.15 میلیمتر | مصرف: 19.5W • نکته: مانیتورینگ کارت خروجی اول در نسخه H15 Enhanced غیرفعال است. |
| GENLOCK | پشتیبانی از Bi-level و Tri-level — IN: دریافت سیگنال Genlock — LOOP: حلقه سیگنال Genlock |
| ETHERNET | 1 پورت Gigabit Ethernet — اتصال به PC کنترلی، روتر یا سوئیچ — کنترل وب و پیکربندی NovaLCT |
| USB 1 & USB 2 | 2x USB 2.0 — بروزرسانی برنامه دستگاه — دریافت/ارسال پارامترهای پیکربندی |
| COM | پورت سریال RS232 — IN: دریافت دستورات از سیستم کنترل مرکزی — OUT: خروج دستورات سفارشی نکته: COM قابل اتصال به شبکه یا کابینت LED نیست. |
| کلید روشن/خاموش | - / ON: روشن — O / OFF: خاموش |
| مشخصات کارت کنترل | وزن: 500 گرم | ابعاد: 193×247.12×21.15 میلیمتر | مصرف: 6.2W |
محدودیتهای استفاده
- اگر تعداد کل لایهها در پرست فعلی یا پرست مقصد از 16 لایه SL، 8 لایه DL یا 4 لایه 4K بیشتر شود، افکت Fade پشتیبانی نمیشود و Cut بهصورت پیشفرض فعال میشود.
- ظرفیت لایه با مشخصات اتصالدهنده مطابقت دارد. اگر رزولوشن ورودی پایینتر از مشخصات اتصالدهنده باشد، مشخصات اتصالدهنده ملاک است.
- فقط کارت H_2xfiber از موساییک ورودی روی یک کارت پشتیبانی میکند و منبع موساییک قابل برش نیست.
- رابطه پشتیبان برای منابع NDI یا IPC قابل تنظیم نیست.

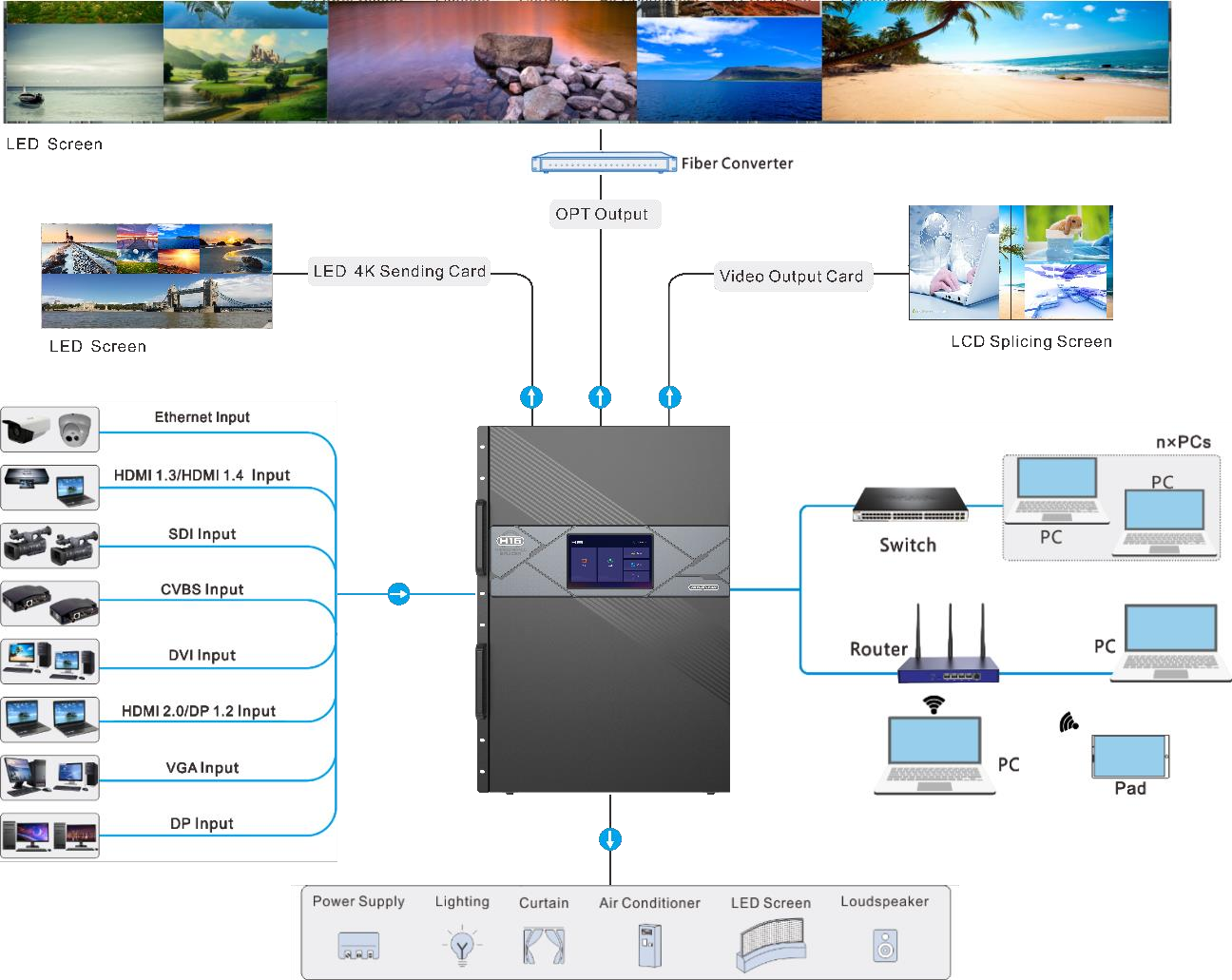

برنامههای کاربردی

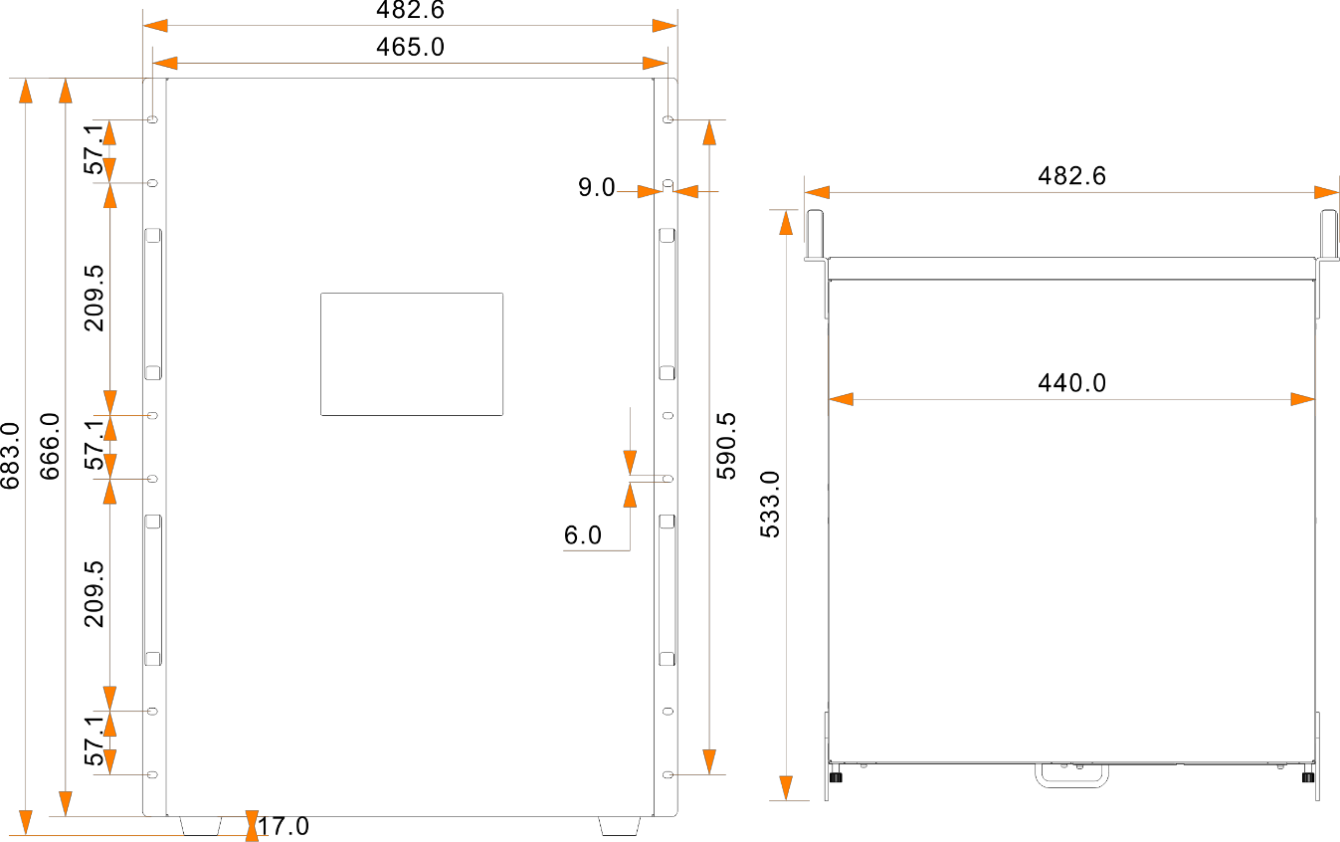

ابعاد
تحمل: ±0.3 | واحد: میلیمتر
مشخصات فنی شاسی (Table 18 - مقایسه H15 و H15 Enhanced)
| مدل | H15 | ||
|---|---|---|---|
| شاسی | H15 | H15 Enhanced | |
| واحد رک | 15U | ||
| حداکثر کارت ورودی | 30 | ||
| حداکثر کانال ورودی | 120 | ||
| حداکثر کارت خروجی | 10 | 16 | |
| حداکثر کانال خروجی | 40 | 64 | |
| حداکثر لایهها | 160 (تا 16 لایه/کارت) | 160 (تا 10 لایه/کارت) | |
| حداکثر ظرفیت بارگذاری | |||
| H_16xRJ45+2xfiber | 104 میلیون پیکسل | 166.4 میلیون پیکسل | |
| H_20xRJ45 | 130 میلیون پیکسل | 208 میلیون پیکسل | |
| H_4xfiber | 208 میلیون پیکسل | 332.8 میلیون پیکسل | |
مشخصات الکتریکی و فیزیکی (Table 19)
| دستهبندی | پارامتر | مقدار | |
|---|---|---|---|
| مشخصات الکتریکی | اتصال تغذیه | 100-240V~, 50/60Hz, 10A-5A H15 دارای دو منبع تغذیه است. هر دو متصل شوند. دو منبع تغذیه افزونه اختیاری است. |
|
| مصرف توان | 900 وات | ||
| شرایط کاری | دما | 0°C تا 45°C | |
| رطوبت | 0% RH تا 80% RH، بدون تقط رطوبت | ||
| شرایط نگهداری | دما | -10°C تا +60°C | |
| رطوبت | 0% RH تا 95% RH، بدون تقط رطوبت | ||
| مشخصات فیزیکی | ابعاد | 482.6 × 683.0 × 533.0 میلیمتر | |
| وزن خالص | 41.1 کیلوگرم (شاسی) | ||
| وزن ناخالص | 53.4 کیلوگرم (شاسی) | ||
| سطح نویز (در 25°C / 77°F) | 45 dB(A) | ||
| اطلاعات بستهبندی | جعبه | 775 × 675 × 845 میلیمتر | |
| لوازم جانبی |
• 2x کابل برق • 1x کابل اترنت RJ45 • 1x کابل اتصال زمین • 1x کابل HDMI • 1x راهنمای شروع سریع • 1x گواهی تاییدیه • 1x دفترچه ایمنی • 1x نامه سفارشی |
||
