🔍 معرفی کارت ارسال Novastar MSD600

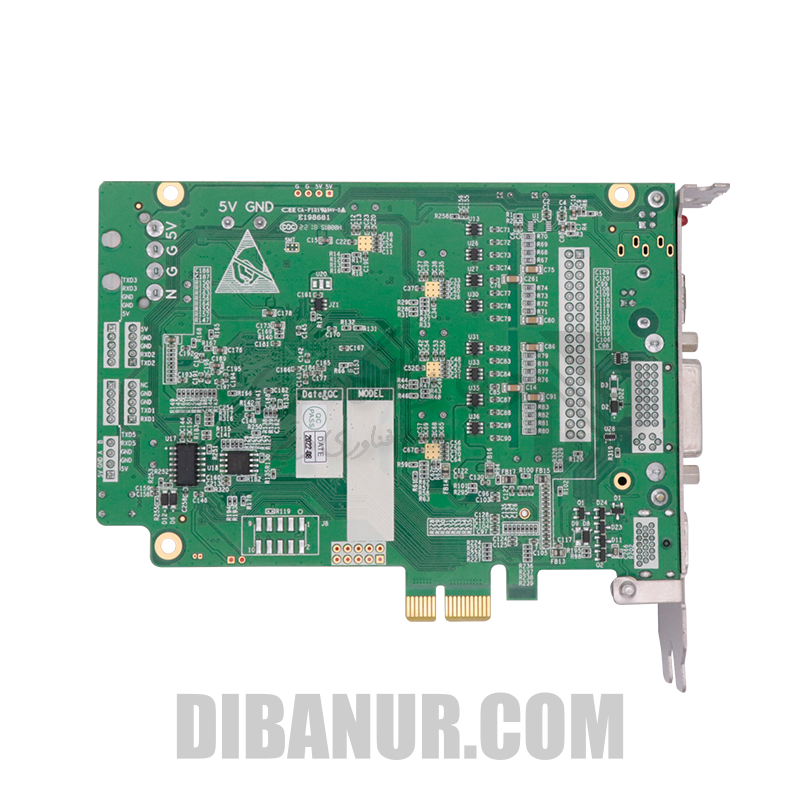

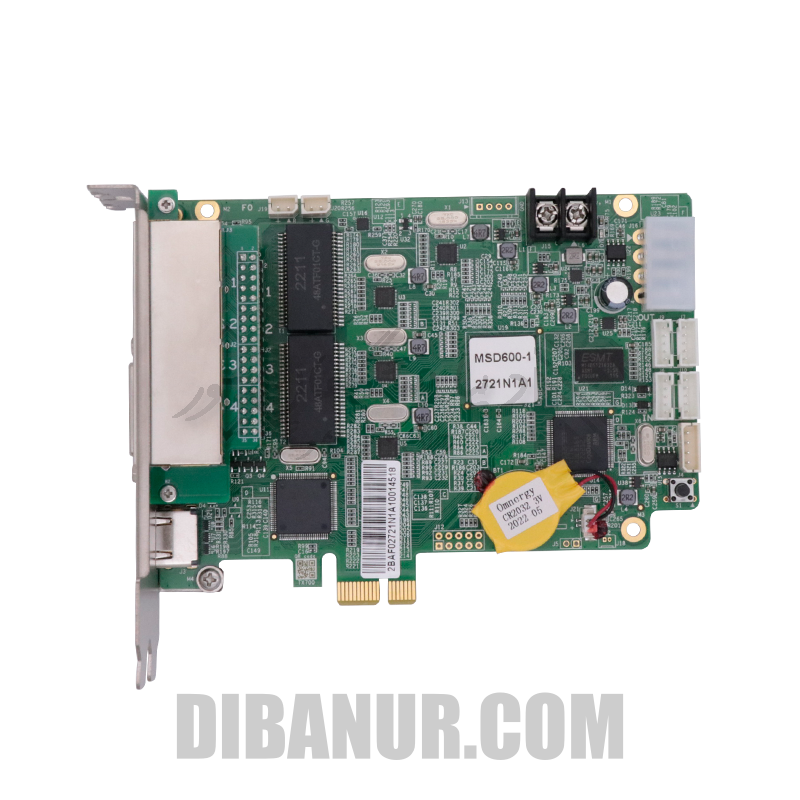

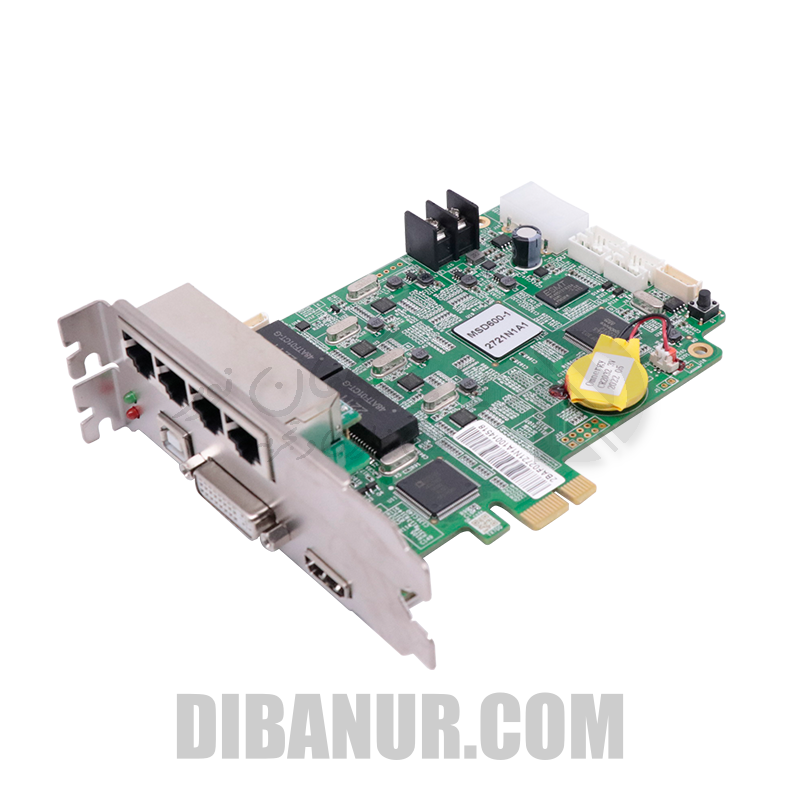

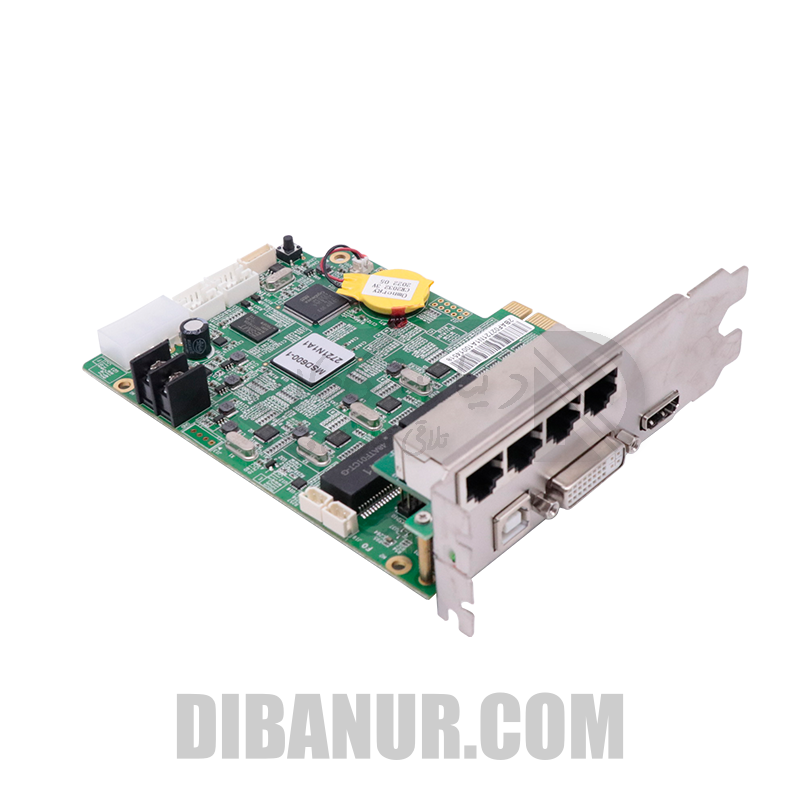

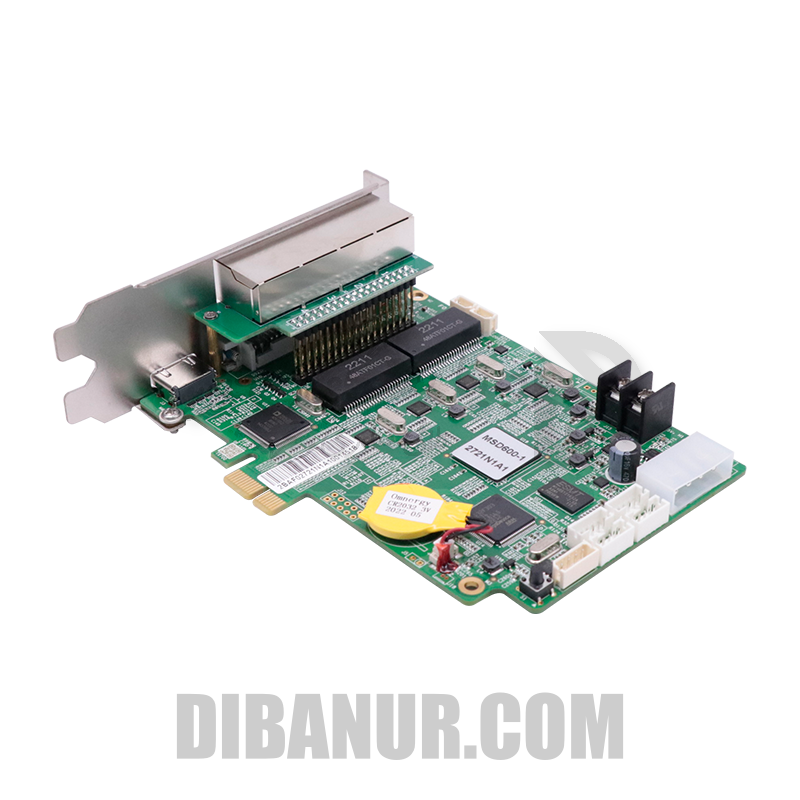

Novastar MSD600-1 یک کارت ارسال (Sending Card) حرفهای از شرکت NovaStar است. این کارت با 4 پورت خروجی گیگابیت اترنت و پشتیبانی از DVI و HDMI 1.3، یکی از بهترین انتخابها برای نمایشگرهای LED تبلیغاتی، دیجیتال و انعطافپذیر است.
⭐ ویژگیهای کلیدی
- 3 نوع ورودی: 1×SL-DVI، 1×HDMI 1.3، 1×AUDIO
- 4 خروجی گیگابیت اترنت: هر پورت تا 650,000 پیکسل ظرفیت دارد
- پورت نورسنج: 1×LIGHT SENSOR برای تنظیم خودکار روشنایی
- کنترل USB: 1×Type-B USB برای اتصال به کامپیوتر
- کنترل UART: 2×UART برای کاسکید دستگاهها (حداکثر 20 دستگاه)
- پشتیبانی از HDCP 1.4
- رزولوشن تا 1920×1200@60Hz
📋 جدول شاخصهای LED
| شاخص | وضعیت | توضیحات |
|---|---|---|
| RUN (سبز) | چشمک آهسته (هر 2 ثانیه یکبار) | ورودی ویدیو موجود نیست |
| چشمک عادی (4 بار در ثانیه) | ورودی ویدیو موجود است | |
| چشمک سریع (30 بار در ثانیه) | صفحه در حال نمایش تصویر راهاندازی | |
| تنفسی | قابلیت اتصال اترنت فعال شده | |
| STA (قرمز) | روشن ثابت | تغذیه برق عادی است |
| خاموش | برق متصل نیست یا تغذیه غیرعادی |
📋 جدول پورتهای اتصال

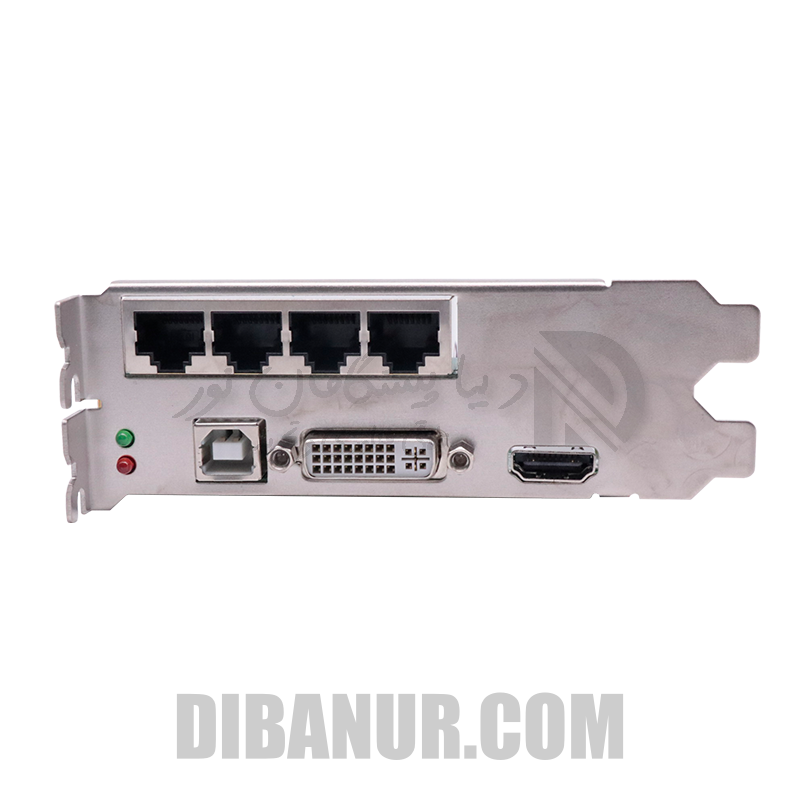

| نوع | نام پورت | توضیحات |
|---|---|---|
| ورودی | DVI | 1×SL-DVI — رزولوشن تا 1920×1200@60Hz، حداکثر عرض 3840، حداکثر ارتفاع 3840 |
| HDMI | 1×HDMI 1.3 — رزولوشن تا 1920×1200@60Hz، پشتیبانی از HDCP 1.4 | |
| AUDIO | ورودی صدا | |
| خروجی | 4× RJ45 | 4× پورت Gigabit Ethernet — هر پورت تا 650,000 پیکسل، پشتیبانی از redundancy |
| عملکرد | LIGHT SENSOR | اتصال به سنسور نوری برای تنظیم خودکار روشنایی |
| کنترل | USB | پورت Type-B USB 2.0 برای اتصال به کامپیوتر |
| UART IN/OUT | پورتهای ورودی و خروجی برای کاسکید — حداکثر 20 دستگاه | |
| برق | DC | DC 3.3V تا 5.5V |
📋 مشخصات الکتریکی و فیزیکی
| مشخصات الکتریکی | مقدار |
|---|---|
| ولتاژ ورودی | DC 3.3V تا 5.5V |
| جریان نامی | 1.32 A |
| مصرف توان نامی | 6.6 W |
| شرایط کاری | |
| دما | -20°C تا +75°C |
| رطوبت | 10% RH تا 90% RH (بدون تقطیر) |
| مشخصات فیزیکی | |
| ابعاد | 137.9 mm × 99.7 mm × 39.0 mm |
| وزن خالص | 125.3 g |
| اطلاعات بستهبندی | |
| جعبه کارتنی | 335 mm × 190 mm × 62 mm (لوازم: کابل USB، کابل DVI) |
| جعبه بیرونی | 400 mm × 365 mm × 355 mm |
📋 جدول رزولوشن ورودی
| ورودی | عمق بیت | فرمت نمونهگیری | حداکثر رزولوشن |
|---|---|---|---|
| Single-link DVI | 8bit | RGB 4:4:4 | 1920×1200@60Hz |
| 10bit/12bit | 1440×900@60Hz | ||
| HDMI 1.3 | 8bit | 1920×1200@60Hz | |
| 10bit/12bit | 1440×900@60Hz |
✔️ مزایای استفاده
- پورتهای متنوع ورودی (DVI، HDMI، Audio)
- 4 خروجی گیگابیت اترنت با پشتیبانی از redundancy
- قابلیت کاسکید تا 20 دستگاه
- مقاوم در برابر شرایط محیطی سخت
- طراحی جمعوجور و سبک
