توضیحات محصول
پاور اسلیم 5 ولت 40 آمپر CZCL یکی از محصولات کاربردی در حوزه منبع تغذیه است. در این راهنما، کاربردها، مزیتها و نکات مهم انتخاب و استفاده از این محصول را بررسی میکنیم.
کاربردهای پیشنهادی
- تغذیه ماژولهای LED فولکالر Indoor (P2.5، P3، P4 و …)
- تابلوهای روان، ویدئووالهای تبلیغاتی و اطلاعرسانی
- کارتهای سندر/ریسیور، هابها و کنترلرهای LED
- پروژههای فضای محدود که به پاور باریک و بدون فن نیاز دارند
مزیتهای مهم محصول
- بدنه باریک (Slim) برای نصب در کابینتهای کمعمق و وزن سبکتر
- خروجی 5V پایدار با ریپل پایین؛ ثبات رنگ و روشنایی در ماژولهای LED
- حفاظتهای کامل الکتریکی برای افزایش ایمنی و طول عمر سیستم
- قابلیت تنظیم ولتاژ جهت جبران افت روی کابل و بهبود رگولاسیون در بار
- کاهش تعداد پاور در کابینتها نسبت به مدلهای جریان پایینتر
- پشتیبانی تخصصی دیبانور از انتخاب تا راهاندازی
راهنمای نصب و استفاده
- طراحی بار: 6–7 ماژول P2.5 برای هر پاور 40A در نظر بگیرید تا حاشیه اطمینان داشته باشید.
- سیمکشی ستارهای: از باس کوتاه و شاخههای همطول به هر ماژول استفاده کنید تا افت و عدمتعادل جریان کاهش یابد.
- برچسبگذاری قطبیت: +5V و GND را واضح علامتگذاری کنید؛ از سرسیمهای استاندارد (Ring/Fork) استفاده کنید.
- فیوز شاخهها: برای هر شاخه خروجی DC فیوز مناسب قرار دهید؛ محافظ سرج و ارت شاسی در ورودی AC فراموش نشود.
- تنظیم زیر بار: ولتاژ را در شرایط بار واقعی تنظیم کنید؛ از تنظیم در بیباری پرهیز کنید.
- تهویه: اطراف پاور حداقل 20 میلیمتر فاصله خالی بگذارید؛ مسیر ورود/خروج هوا مسدود نشود.
- جداسازی مسیرها: کابلهای دیتا را از کابلهای قدرت فاصله دهید تا نویز کاهش یابد.
- تست نهایی: با الگوهای سفید/مشکی/تمامصفحه، یکنواختی تصویر و نبود افت ولتاژ را بررسی کنید.
جمعبندی و پیشنهاد دیبانور
پاور اسلیم 5V 40A Hitech CL701 با توان 200 وات، خروجی پایدار و بدنه باریک، گزینهای حرفهای برای نمایشگرها و تابلوهای LED داخل سالن است. در کنار کابلکشی اصولی، تنظیم صحیح ولتاژ و تهویه مناسب، بهترین کارایی و طول عمر سیستم شما را تضمین میکند. دیبانور از تامین تا اجرا همراه مطمئن شماست.
کلمات کلیدی سئو
پاور اسلیم 5 ولت 40 آمپر، Hitech CL701 Slim، منبع تغذیه 5V 40A باریک، پاور باریک تابلو LED، پاور سوییچینگ 200 وات، پاور ماژول LED، پاور ویدئووال، خرید پاور 5V 40A، قیمت پاور اسلیم 40 آمپر، پاور مناسب P2.5، دیبانور، ngkled، OVP OCP SCP، پاور Indoor LED، طراحی تغذیه تابلو روان.
مشاوره و خرید (CTA)
- پشتیبانی فنی – مهندس وفایی: 09128445619
- وبسایت: divbanur.com
مشخصات الکتریکی
مشخصات الکتریکی منبع تغذیه CZCL اسلیم A-200AF-5
| مشخصه | A-200AF-2.8 | A-200AF-3.3 | A-200AF-4 | A-200AF-4.5 | A-200AF-5 | A-200AF-5.2 |
|---|---|---|---|---|---|---|
| ولتاژ خروجی DC | 2.8V | 3.3V | 4V | 4.5V | 5V | 5.2V |
| جریان نامی | 71A | 60A | 50A | 44A | 40A | 38A |
| توان نامی | 199W | 198W | 200W | 198W | 200W | 198W |
| محدوده جریان خروجی | 0~71A | 0~60A | 0~50A | 0~44A | 0~40A | 0~38A |
| ولتاژ ورودی | AC 176~264V | |||||
| فرکانس | 50/60Hz | |||||
| جریان ورودی | حداکثر 1.5A | |||||
| فیلتر EMI | بله | |||||
| دقت ولتاژ خروجی | ±1.0% | |||||
| خطیسازی بار | ±0.5% | |||||
| خطیسازی خطی | ±0.2% | |||||
| ریپل و نویز | ≤150mVp-p | |||||
| زمان پاسخ | 500μs (تغییر بار 25%~75%) | |||||
| حفاظت OCP | 105%~135% (Hiccup) | |||||
| حفاظت OVP | 115%~135% (Hiccup) | |||||
| حفاظت SCP | Hiccup، ریست خودکار | |||||
| حفاظت OTP | Hiccup | |||||

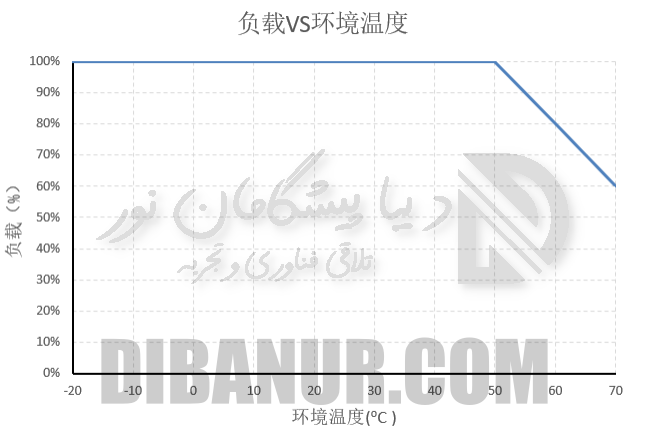

| دمای کاری | -20°C تا +60°C (بدون دیریتینگ تا 50°C) | |||||
| رطوبت کاری | 20%~95% RH بدون تقطیر | |||||
| ابعاد | 215×115×30mm (اسلیم) | |||||
| وزن | ≈0.45kg | |||||
| نوع نصب | پیچ M3 (عمق حداکثر 3mm) | |||||
| استانداردها | EN60950-1, UL, CE, FCC | |||||
مسیرهای پیشنهادی برای بررسی بیشتر
برای مقایسه مدلهای مشابه، صفحه منبع تغذیه و مجموعه محصولات دیبانور را ببینید. همچنین محصولات CZCL برای انتخاب مدل مناسب در دسترس هستند. برای آشنایی با خدمات، راهکارها و سایر تجهیزات تخصصی، به صفحه اصلی دیبانور مراجعه کنید.
