توضیحات محصول
پاور 5 ولت 40 آمپر CZCL یکی از محصولات کاربردی در حوزه منبع تغذیه است. در این راهنما، کاربردها، مزیتها و نکات مهم انتخاب و استفاده از این محصول را بررسی میکنیم.
کاربردهای پیشنهادی
- تغذیه ماژولهای LED فولکالر Indoor (P2.5، P3، P4 و …)
- تابلوهای روان فروشگاهی و اطلاعرسانی
- کنترلرها، کارتهای سندر/ریسیور و هابهای LED
- نوارهای LED و تجهیزات الکترونیکی 5 ولت
مزیتهای مهم محصول
- ظرفیت 40 آمپر (200W) برای کاهش تعداد پاور در کابینت و کابلکشی بهینه
- ریپل پایین 5V برای ثبات رنگ و روشنایی ماژولهای LED
- حفاظتهای کامل الکتریکی برای ایمنی و افزایش طول عمر سیستم
- امکان جبران افت ولتاژ روی کابل با پیچ تنظیم Vadj
- سازگار با طراحی ماژولار کابینتهای LED و جانمایی سریع
- پشتیبانی تخصصی دیبانور از انتخاب تا راهاندازی
راهنمای نصب و استفاده
- طراحی بار: برای هر پاور 40A، 6 تا 7 ماژول P2.5 را هدفگذاری کنید تا حاشیه اطمینان داشته باشید.
- سیمکشی ستارهای: از باس اصلی کوتاه و شاخههای همطول به هر ماژول استفاده کنید تا افت و عدمتعادل جریان کاهش یابد.

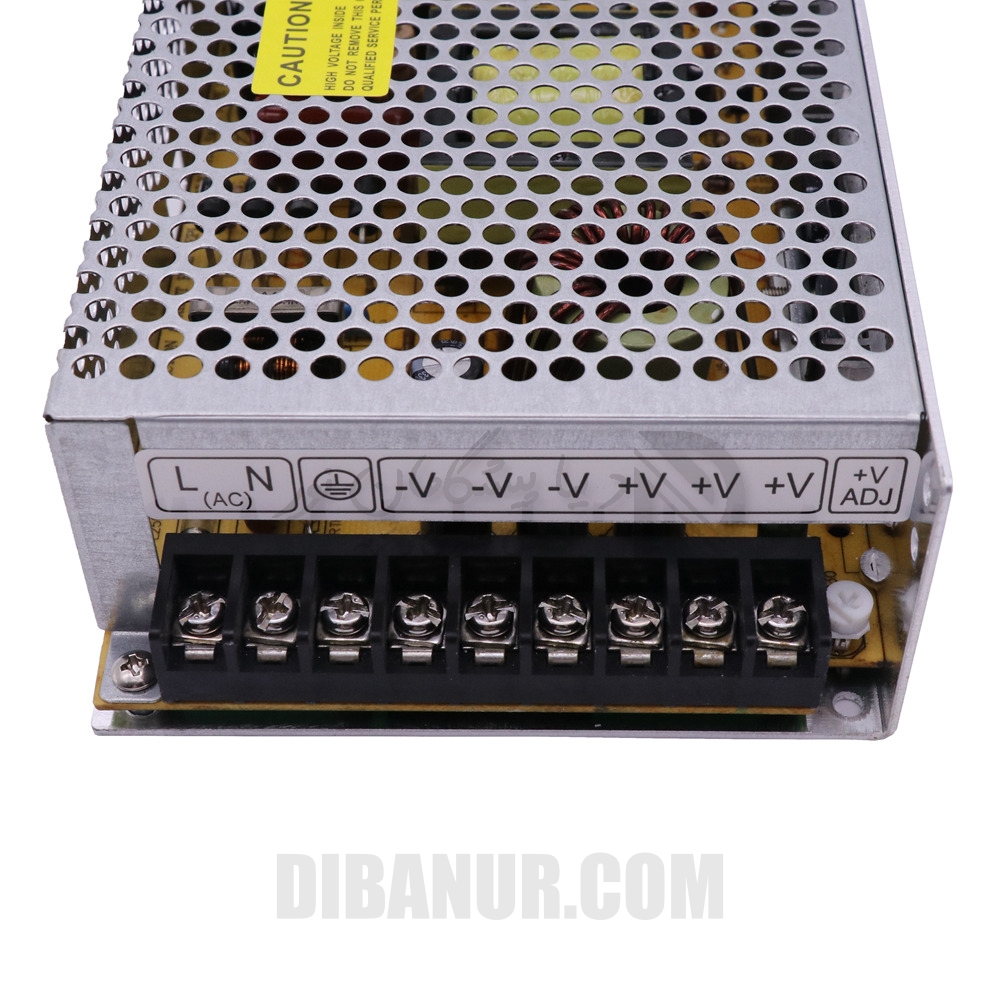

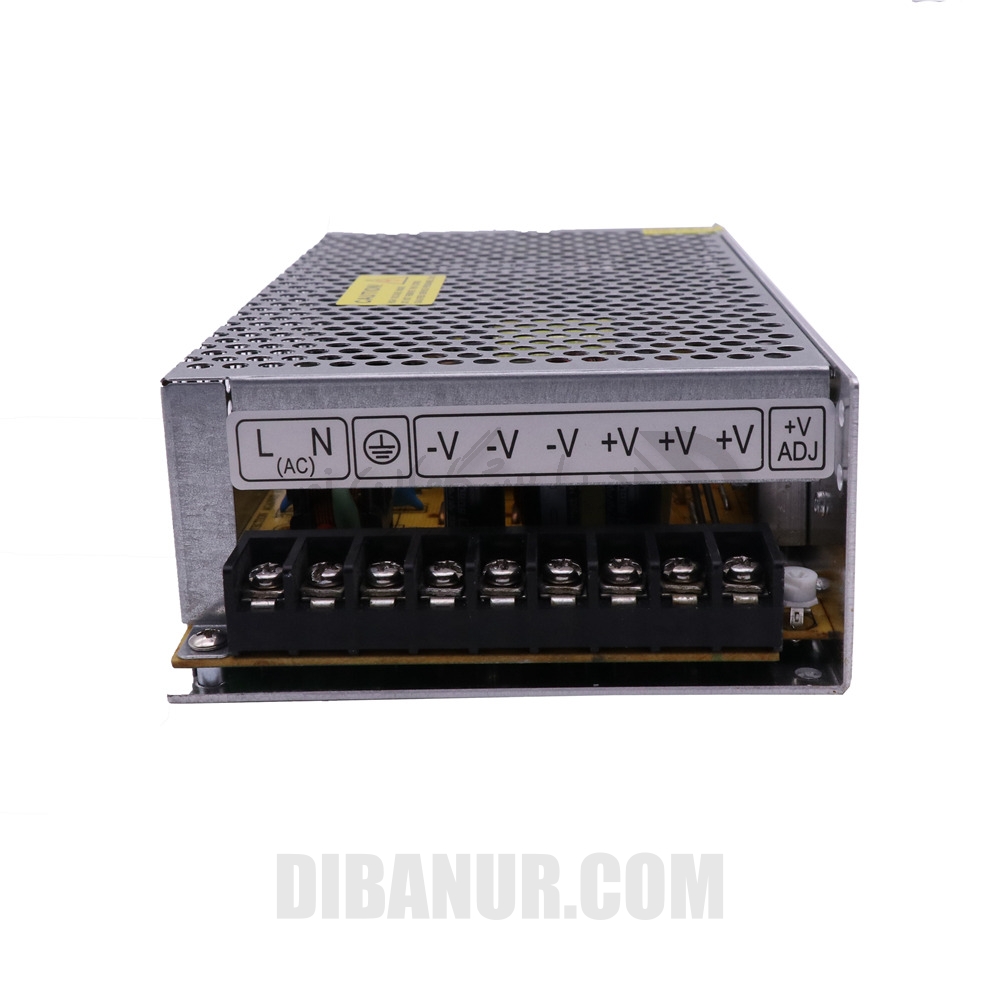

- قطبیت و برچسبگذاری: +5V و GND را واضح علامتگذاری کنید؛ از فیشهای سرسیم (Ring/Fork) استفاده کنید.
- فیوز/محافظت شاخهها: برای هر خروجی فرعی فیوز مناسب قرار دهید؛ محافظ سرج در ورودی AC و ارت شاسی فراموش نشود.
- تنظیم ولتاژ زیر بار: Vadj را در شرایط بار واقعی تنظیم و پس از 15 دقیقه کارکرد اولیه اتصالات را مجدداً سفت کنید.
- تهویه: اطراف پاور حداقل 20 میلیمتر فاصله خالی بگذارید؛ مسیر ورود/خروج هوا مسدود نشود.
- جداسازی سیگنال و قدرت: کابلهای دیتا را از کابلهای برق فاصله دهید تا نویز کاهش یابد.
- تست نهایی: با الگوهای سفید/مشکی/تمامصفحه، یکنواختی و عدم وجود افت ولتاژ را بررسی کنید.
جمعبندی و پیشنهاد دیبانور
پاور 5V 40A Hitech CL701 با توان 200 وات، خروجی پایدار و حفاظتهای کامل، راهکاری حرفهای برای تابلو و نمایشگرهای LED داخل سالن است. استفاده از این پاور در کنار طراحی صحیح کابلکشی، تهویه و تنظیم ولتاژ، کارایی بالا و عمر طولانی سیستم شما را تضمین میکند. دیبانور از تامین تا اجرا کنار شماست.
مشاوره و خرید (CTA)
- پشتیبانی فنی – مهندس وفایی: 09128445619
- وبسایت: divbanur.com
مشخصات الکتریکی
مشخصات الکتریکی منبع تغذیه CZCL A-200W-5
| مشخصه | مقدار |
|---|---|
| مدل | A-200W-5 |
| توان نامی | 200W |
| ولتاژ خروجی DC | 5V |
| جریان نامی | 40A |
| ولتاژ ورودی | AC 176~264V |
| فرکانس ورودی | 50/60Hz |
| جریان ورودی | حداکثر 1.5A |
| دقت ولتاژ خروجی | ±1.0% |
| ریپل و نویز | ≤200mVp-p |
| حفاظت OCP | 105%~135% (Hiccup) |
| حفاظت OVP | 115%~135% |
| حفاظت SCP | Hiccup، ریست خودکار |
| دمای کاری | -20°C تا +60°C (بدون دیریتینگ تا 50°C) |
| رطوبت کاری | 20%~95% RH بدون تقطیر |
| نوع طراحی | Fanless (بدون فن) |
| ابعاد | 215×115×30mm |
| وزن | ≈0.55kg |
| نوع نصب | پیچ M3*6mm (عمق حداکثر 3mm) |
| ولتاژهای قابل انتخاب | 2.8V, 3.3V, 3.8V, 4V, 4.5V, 5V |
| سازگاری | نمایشگر LED، تابلوهای روان، نشانگرهای LED |
| گارانتی | 2 سال |
