معرفی پلیر باکس Huidu HD-A6L
پلیر باکس Huidu HD-A6L یک کنترلر آفلاین/آنلاین پیشرفته با پردازنده Android 11 است که برای نمایشگرهای LED تبلیغاتی طراحی شده. با 4 خروجی گیگابیت، ورودی HDMI همگام با قابلیت تصویر در تصویر (PiP)، و ظرفیت کنترل تا 2.6 میلیون پیکسل، این دستگاه برای پروژههای متوسط و بزرگ ایدهآل است.
A6L از رمزگشایی سختافزاری 4K (4096×2304) با نرخ فریم 60fps پشتیبانی میکند و امکان پخش همزمان چندین کانال ویدیویی را فراهم میکند. حافظه داخلی 16GB با امکان افزایش از طریق فلش USB، و ارتباطات Wi-Fi/4G/5G مدیریت انعطافپذیری را تضمین میکند.
ورودیها
- 1 پورت شبکه گیگابیت برای تنظیم پارامترها و ارسال سریع برنامه
- 1 ورودی HDMI IN با پشتیبانی از بزرگنمایی خودکار و تصویر در تصویر همگام/ناهمگام
- 1 ورودی HDMI LOOP IN برای تصاویر همگام با هر رزولوشن، پشتیبانی از اسپلایس و کاسکید
- 1 پورت USB2.0 (قابل تنظیم OTG/USB) و 1 پورت USB3.0 برای ارسال برنامه و افزایش حافظه
- 2 ورودی سنسور برای اتصال سنسورهای محیطی
خروجیها
- 4 خروجی شبکه گیگابیت برای اتصال مستقیم به کارتهای دریافت HD-R
- حداکثر ظرفیت کنترل 2.6 میلیون پیکسل، حداکثر عرض 16,384 و ارتفاع 4,096 پیکسل
- 1 خروجی صدای TRS 3.5mm استریو
- 1 خروجی HDMI برای نظارت بر صفحه یا منبع داده
ویژگیها
- Wi-Fi دوباند 2.4GHz و 5GHz با پشتیبانی از اپلیکیشن موبایل
- پشتیبانی از ماژول 4G/5G اختیاری برای مدیریت ابری
- پخش بیسیم صفحه از موبایل و تبلت
- کنترل صوتی هوشمند
- پشتیبانی از HDMI همگام با قابلیت تصویر در تصویر
- پشتیبانی از HTML و استریم ویدیو
- رمزگشایی سختافزاری 4K@60fps

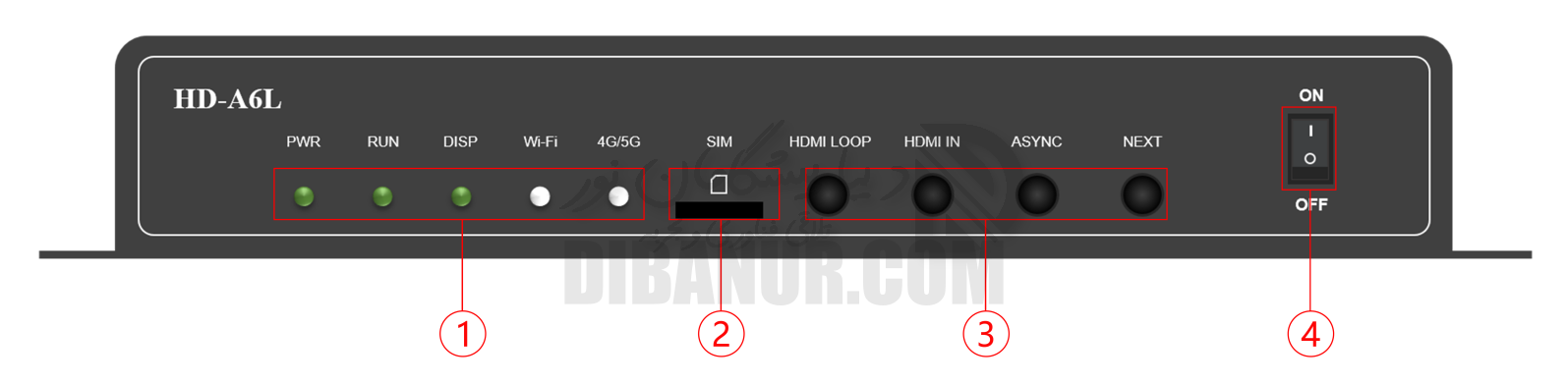

پورتها و اتصالات
| ردیف | نام | توضیحات |
|---|
| 1 | چراغ کار | PWR: سبز همیشه = عادی | RUN: چشمک سبز = عادی | DISP: چشمک سبز = FPGA عادی | Wi-Fi: چشمک سبز=AP، سبز همیشه=STA | 4G/5G: سبز همیشه=اتصال موفق |
| 2 | شیار سیمکارت | Nano SIM برای 4G/5G (اختیاری) |
| 3 | دکمه عملکرد | HDMI LOOP: حالت اسپلایس | HDMI IN: ورودی همگام | ASYNC: سوئیچ ناهمگام | NEXT: تغییر برنامه |
| 4 | کلید | کنترل روشن/خاموش پلیر باکس |

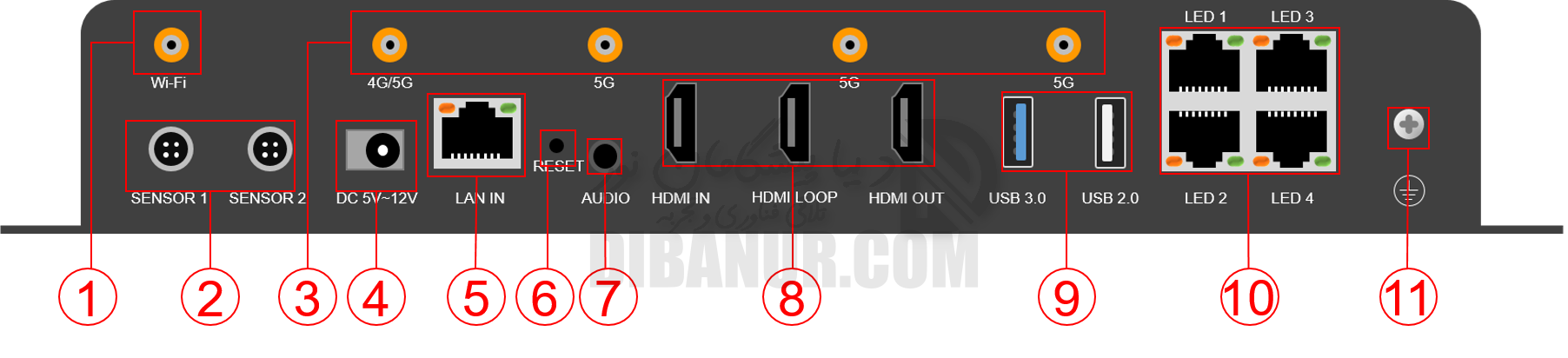

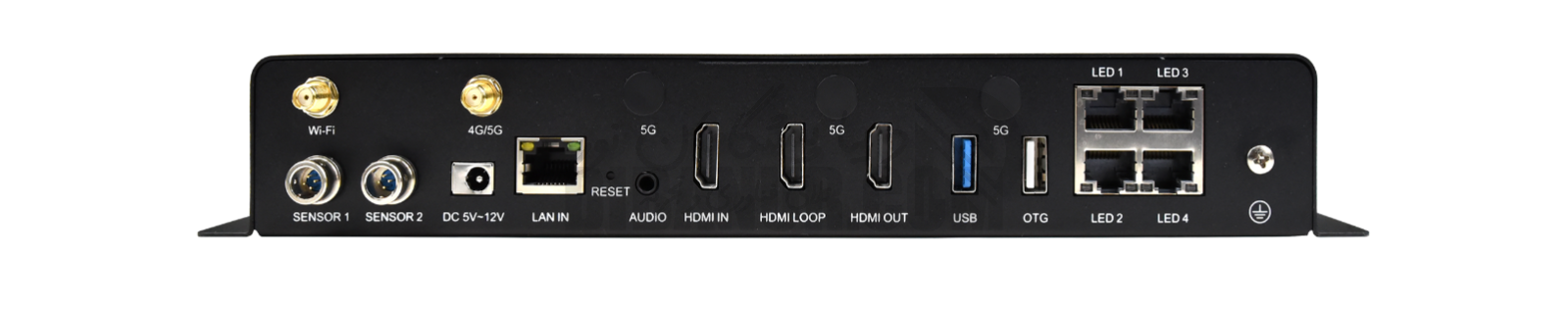

اتصالات جانبی
| ردیف | نام | توضیحات |
|---|
| 1 | آنتن Wi-Fi | تقویت سیگنال بیسیم |
| 2 | سنسور | دما، رطوبت، روشنایی، سرعت باد، PM2.5، CO₂ |
| 3 | آنتن 4G/5G | 4G: 1 آنتن | 5G: 4 آنتن (اختیاری) |
| 4 | ورودی برق | 5V 3A / 12V 1.5A |
| 5 | ورودی شبکه | گیگابیت، تنظیم پارامترها و ارسال برنامه |
| 6 | ریست | سوراخ ریست |
| 7 | خروجی صدا | TRS 3.5mm استریو |
| 8 | HDMI | HDMI IN: ورودی همگام 1.4 | HDMI LOOP: ورودی/اسپلایس | HDMI OUT: خروجی 1.4 |
| 9 | USB | USB3.0: بهروزرسانی/افزایش حافظه | OTG: دیباگ/آپگرید فریمور |
| 10 | خروجی شبکه | گیگابیت، اتصال به HD-R |
| 11 | سیم اتصال | اتصال زمین |

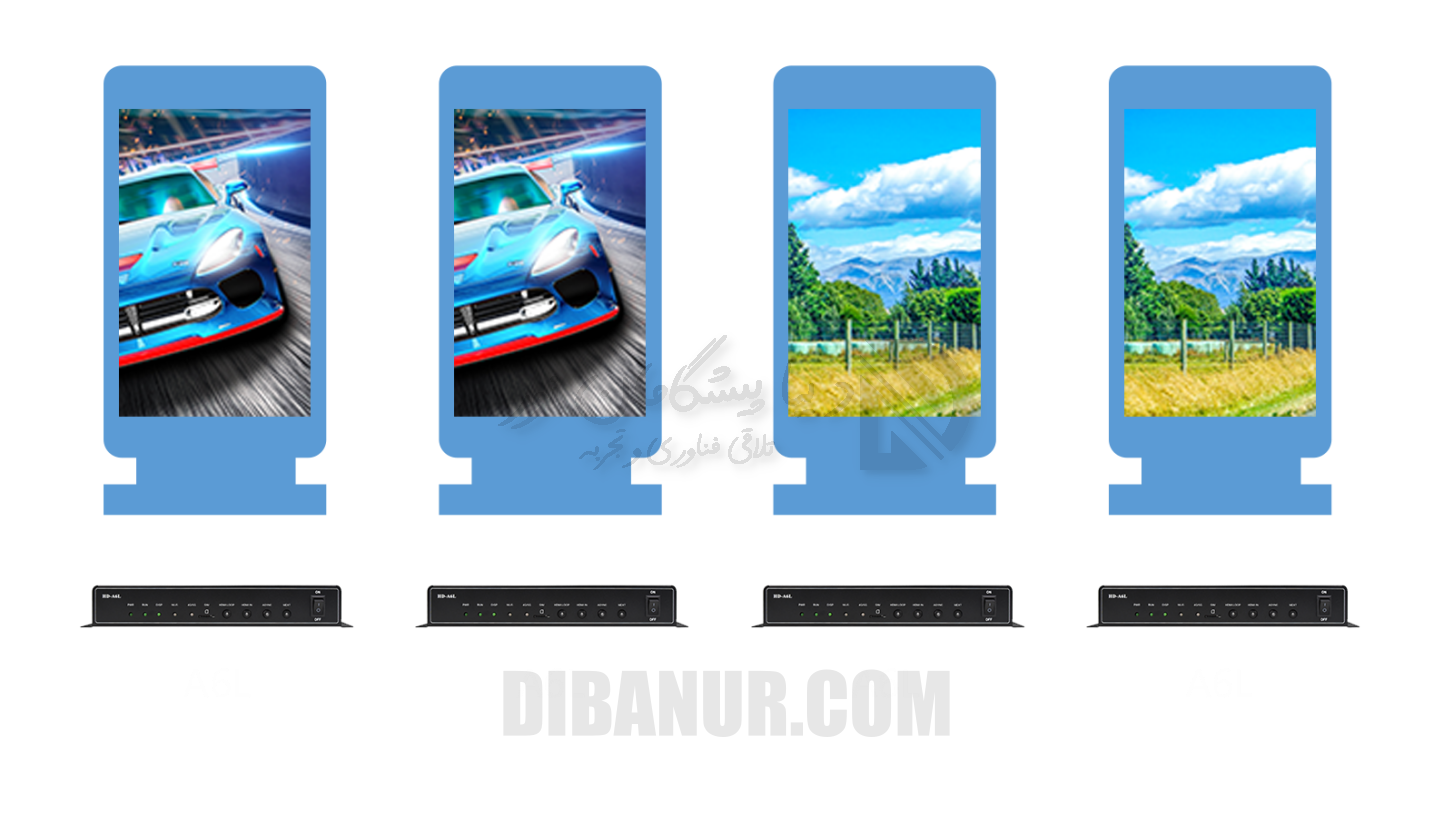

سناریوهای کاربرد

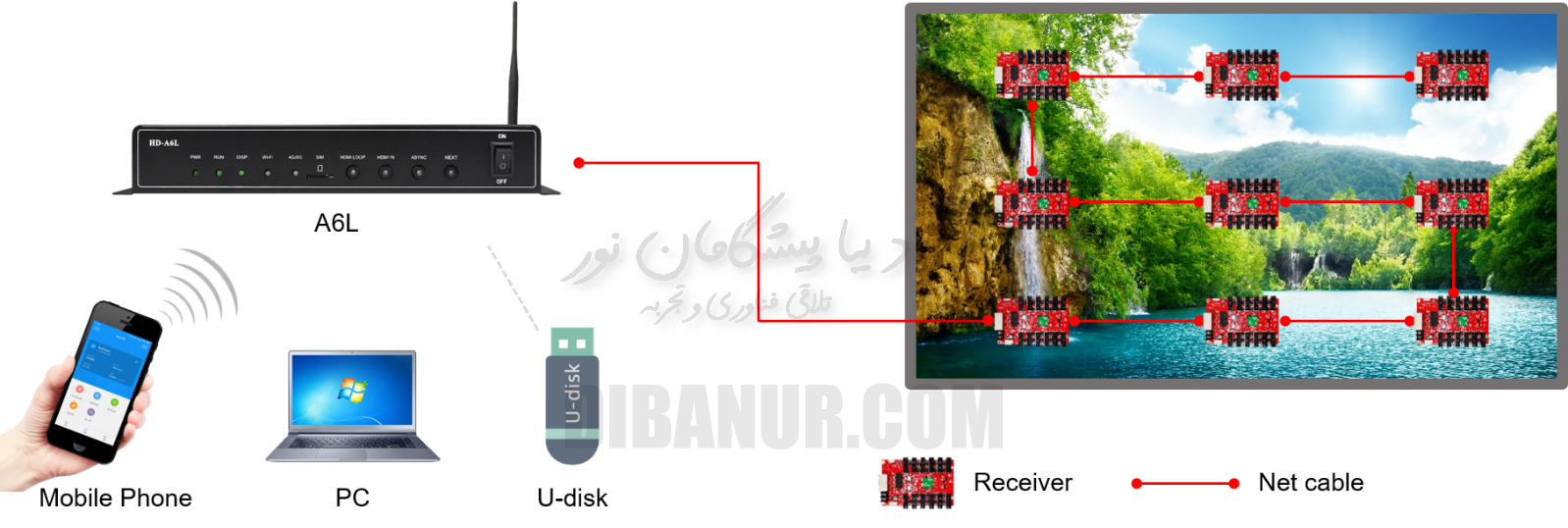

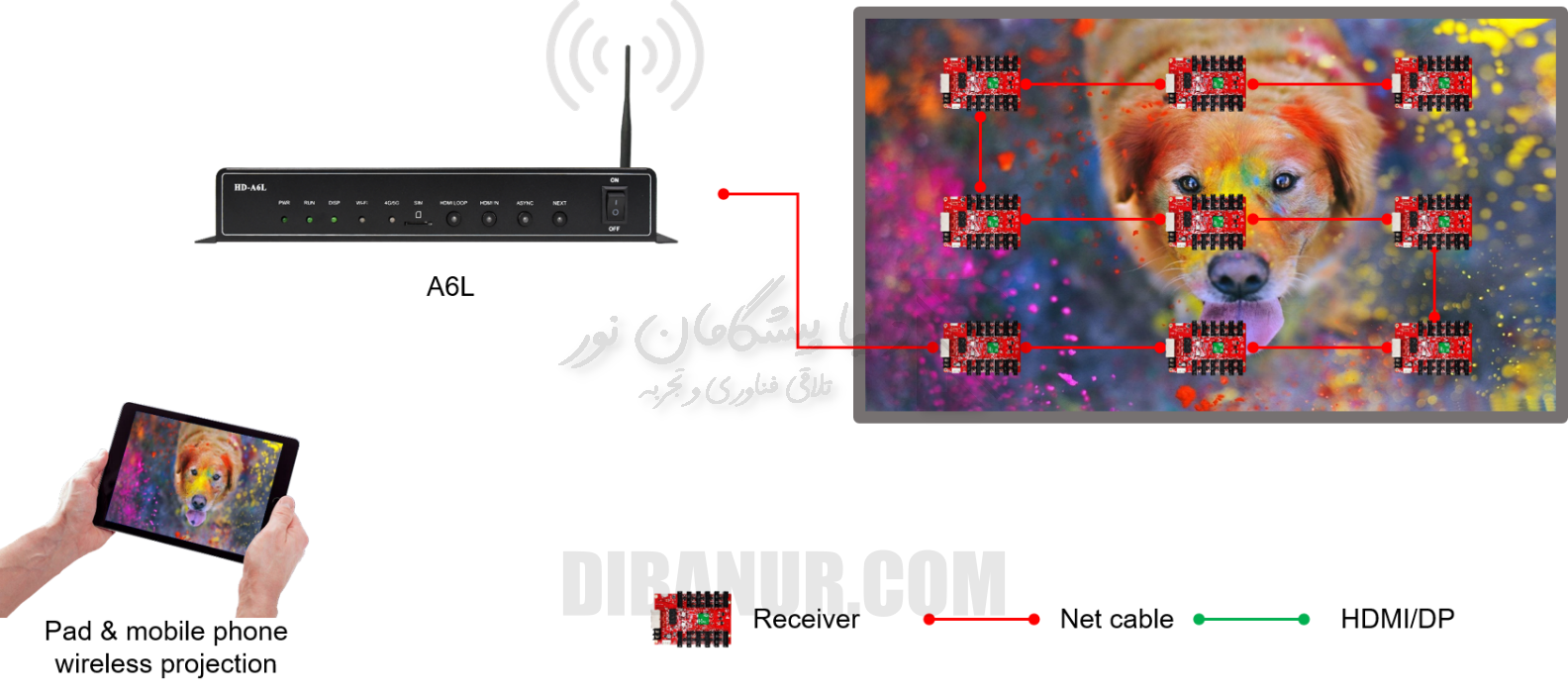

برنامه موبایل

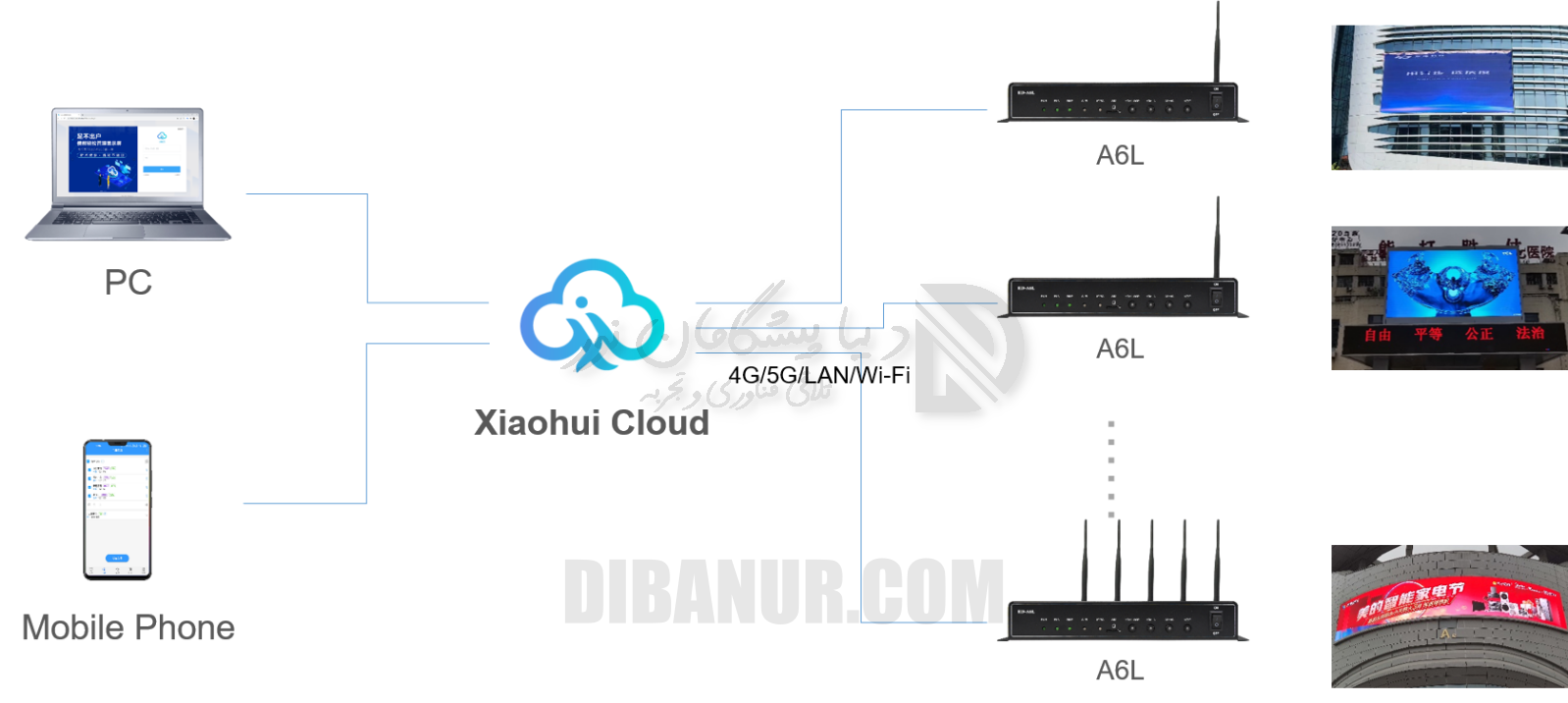

کنترل ابری و مدیریت از راه دور
پشتیبانی از تصاویر
| دسته | رزولوشن | فرمت | توضیحات |
|---|
| JPEG | 96×32 تا 817×8176 | JPG, JPEG | پشتیبانی از sRGB و Adobe RGB |
| BMP | نامحدود | BMP | — |
| GIF | نامحدود | GIF | — |
| PNG | نامحدود | PNG | — |
| WEBP | نامحدود | WEBP | — |
پشتیبانی از ویدیو
| کدک | رزولوشن | فریم | بیتریت | فرمت |
|---|
| MPEG-1/2 | 48×48 تا 1920×1088 | 30fps | 80Mbps | DAT, MPG, VOB, TS |
| MPEG-4 | 48×48 تا 1920×1088 | 30fps | 38.4Mbps | AVI, MKV, MP4, MOV, 3GP |
| H.264/AVC | 48×48 تا 4096×2304 | 60fps | 80Mbps | AVI, MKV, MP4, MOV, 3GP, TS, FLV |
| H.265/HEVC | 64×64 تا 4096×2304 | 60fps | 100Mbps | MKV, MP4, MOV, TS |
| VP9 | 64×64 تا 4096×2304 | 60fps | 80Mbps | WEBM, MKV |
| MJPEG | 48×48 تا 1920×1088 | 60fps | 60Mbps | AVI |

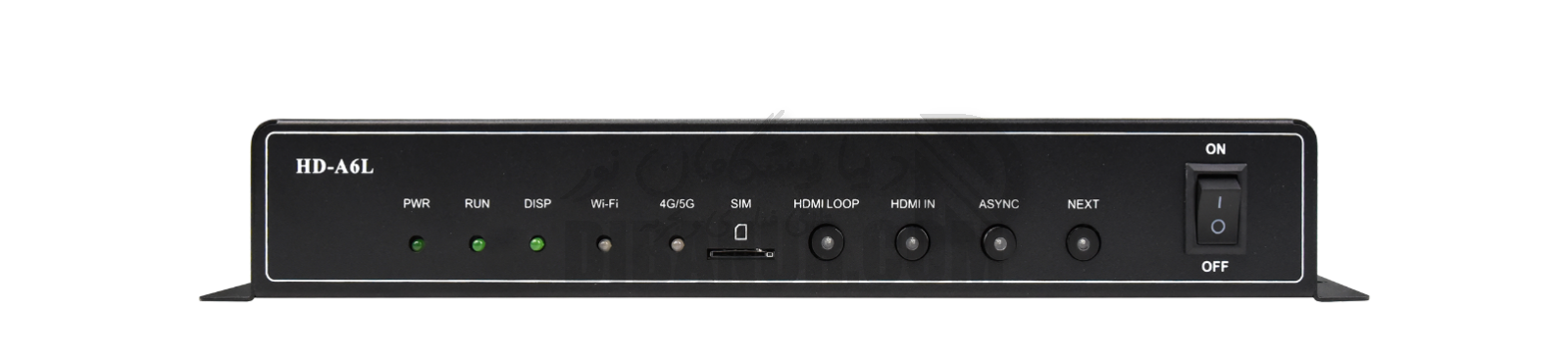

سیستم و سختافزار
مشخصات فنی
| مشخصه | مقدار |
|---|
| حداکثر ظرفیت کنترل | 2.6 میلیون پیکسل |
| حداکثر عرض | 16,384 پیکسل |
| حداکثر ارتفاع | 4,096 پیکسل |
| رمزگشایی ویدیو | 4K@60fps سختافزاری |
| حافظه رم | 2GB |
| حافظه داخلی | 16GB |
| خروجی شبکه | گیگابیت×4 |
| ورودی HDMI | HDMI IN + HDMI LOOP + HDMI OUT |
| USB | USB3.0×1 + USB2.0 (OTG)×1 |
| ارتباطات | Ethernet / USB / Wi-Fi / 4G/5G (اختیاری) |
| خروجی صدا | TRS 3.5mm استریو |
| ورودی سنسور | 2 کانال (دما، رطوبت، روشنایی، PM2.5، CO₂) |
| ورودی برق | DC 5V-12V |
| حداکثر توان | 18W |

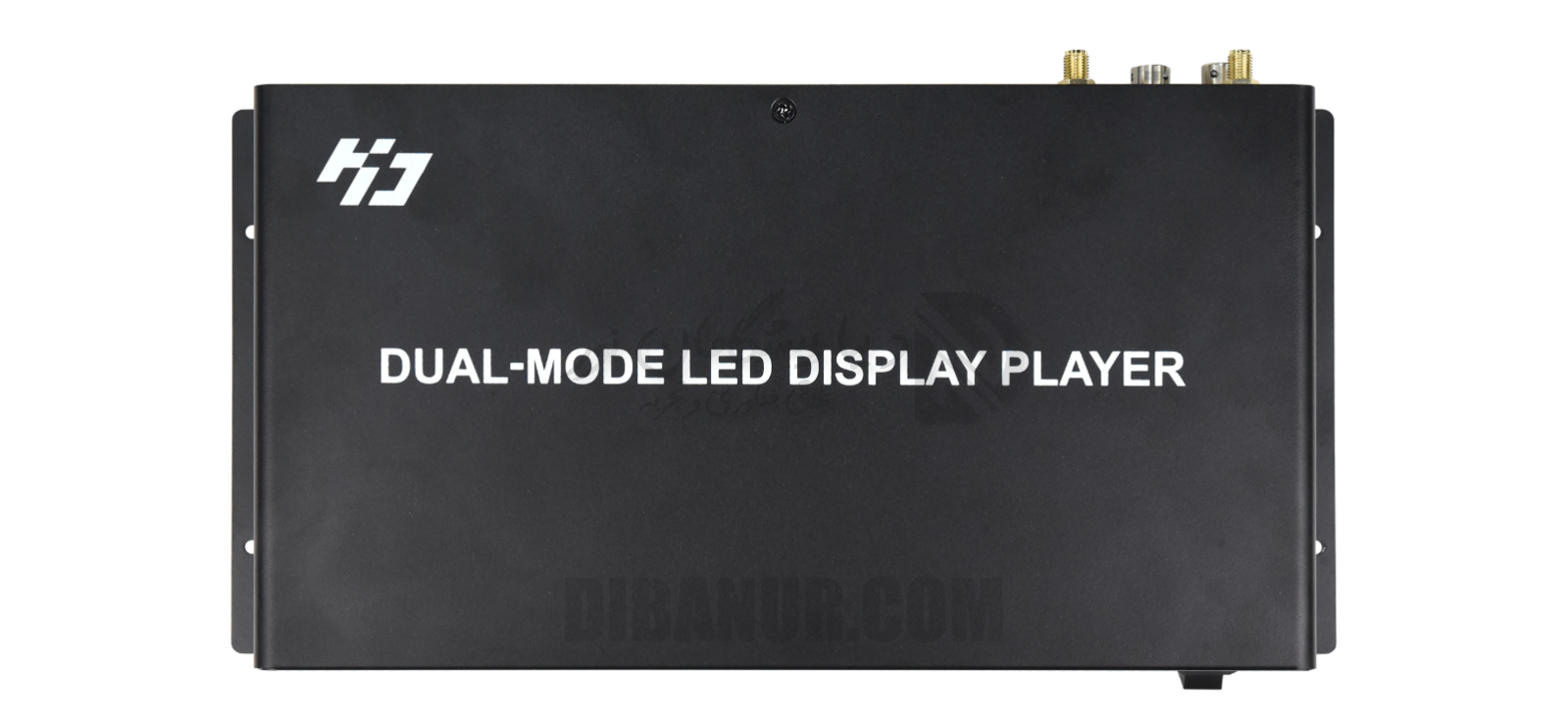

| ابعاد | 287mm × 140.3mm × 42.3mm |
| وزن خالص | 1004 گرم |
| درجه حفاظت | IP20 |
| سیستمعامل | Android 11.0 + FPGA |
پارامترهای الکتریکی و محیطی
| پارامتر | حداقل | نرمال | حداکثر |
|---|
| ورودی برق | DC 5V-12V |
| حداکثر توان | 18W |
| دما نگهداری (°C) | -40 | 25 | 80 |
| رطوبت نگهداری | 0% | — | 80%RH |
| دما کاری (°C) | -40 | 25 | 70 |
| رطوبت کاری | 0% | — | 80%RH |
