توضیحات محصول

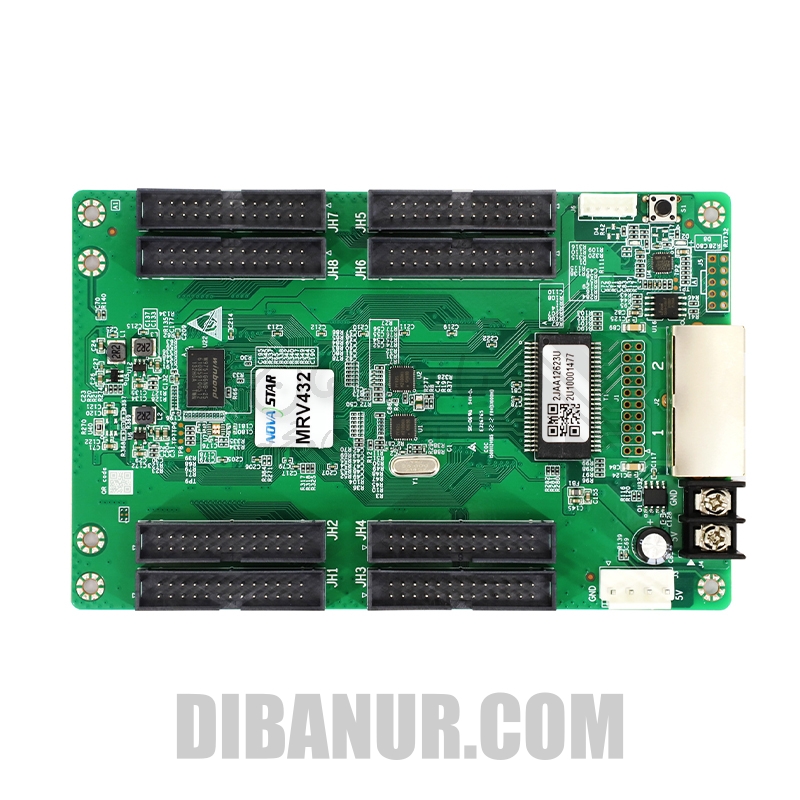

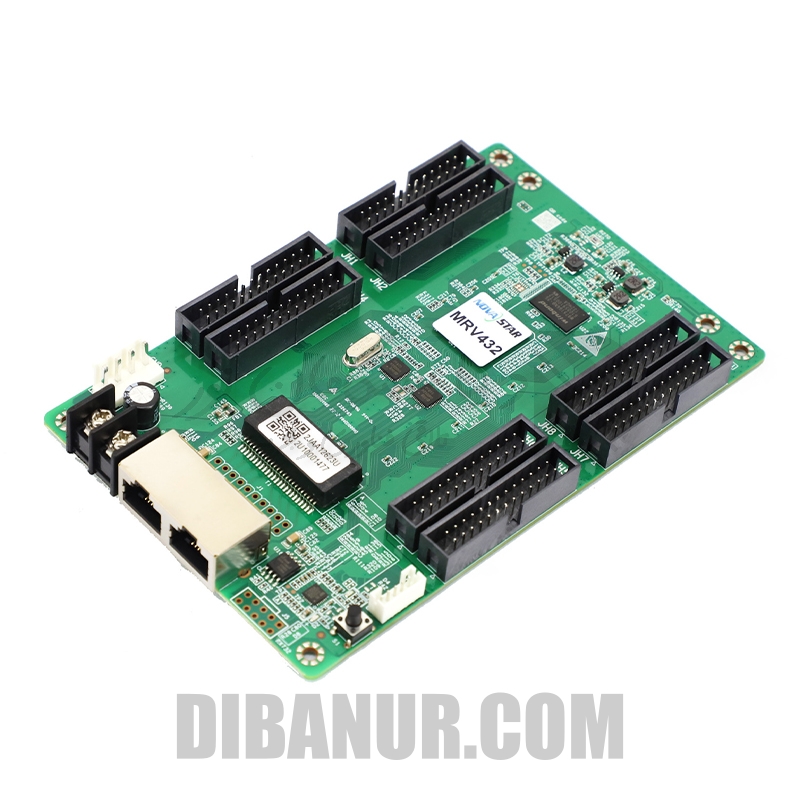

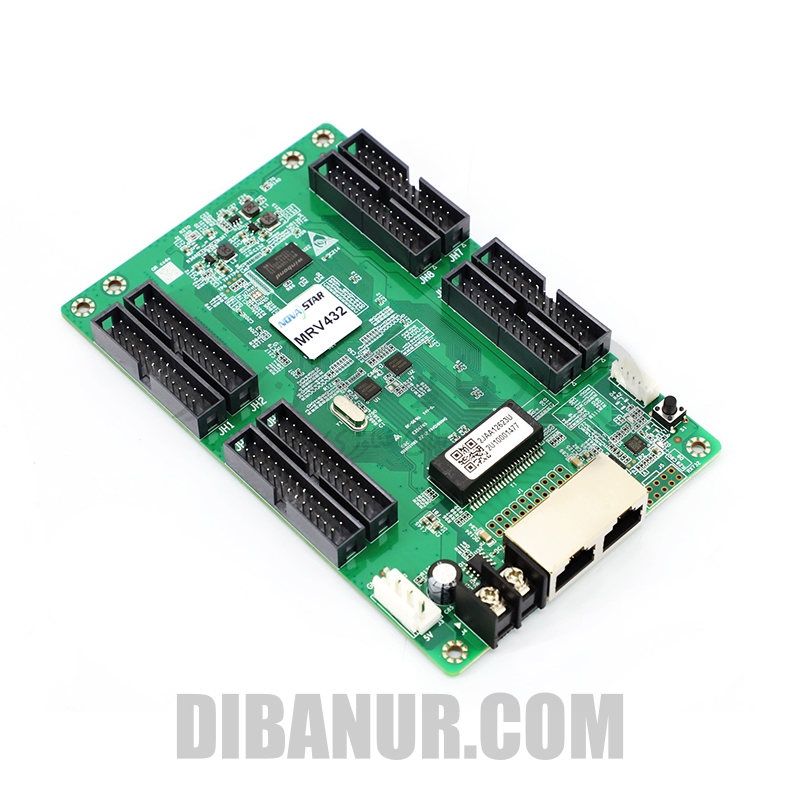

کارت ریسیور کنترلر Novastar MRV432 یک کارت دریافت (Receiving Card) از برند NovaStar است که با پورتهای HUB320 طراحی شده و برای نمایشگرهای LED Fine Pitch (پیتچ ریز) مناسب است. این کارت با حداکثر رزولوشن 512×512@60Hz و مصرف انرژی بسیار پایین (2.5W)، برای پروژههای نمایشگری با کیفیت بالا و پیتچ ریز ایدهآل است.
🔍 ویژگیهای کلیدی
- پورتهای HUB320: پشتیبانی از ماژولهای LED با پورتهای استاندارد HUB320 — مناسب Fine Pitch LED
- حداکثر رزولوشن: 512×512@60Hz
- مصرف انرژی بسیار پایین: فقط 2.5W — مناسب برای نصب در تعداد زیاد
- دامنه دمای کاری گسترده: -20℃ تا +70℃
- وزن سبک: فقط 93.1 گرم به ازای هر کارت
📋 مشخصات پورتها (HUB)
کارت MRV432 دارای چندین سوکت HUB320 با تعداد پینهای متفاوت است:
JH1–JH8 (HUB320 — 22 پین)
| شماره پین | سیگنال | شماره پین | سیگنال |
|---|---|---|---|
| 1 | R | 2 | G |
| 3 | B | 4 | GND |
| 5 | R | 6 | G |
| 7 | B | 8 | GND |
| 9 | R | 10 | G |
| 11 | B | 12 | GND |
| 13 | R | 14 | G |
| 15 | B | 16 | GND |
| 17 | HA | 18 | HB |
| 19 | HC | 20 | HD |
| 21 | HE | 22 | GND |
JH1–JH5 (HUB320 — 26 پین)
| شماره پین | سیگنال | شماره پین | سیگنال |
|---|---|---|---|
| 1 | Data | 2 | Data |
| 3 | Data | 4 | GND |
| 5 | Data | 6 | Data |
| 7 | Data | 8 | GND |
| 9 | Data | 10 | Data |
| 11 | Data | 12 | GND |
| 13 | Data | 14 | Data |
| 15 | Data | 16 | GND |
| 17 | HA | 18 | HB |
| 19 | HC | 20 | HD |
| 21 | HE | 22 | GND |
| 23 | HDCLK | 24 | HLAT |
| 25 | HOE | 26 | GND |
JH6 (HUB320 — 26 پین)
| شماره پین | سیگنال | شماره پین | سیگنال |
|---|---|---|---|
| 1 | Data | 2 | Data |
| 3 | Data | 4 | GND |
| 5 | Data | 6 | NC |
| 7 | NC | 8 | GND |
| 9 | NC | 10 | NC |
| 11 | NC | 12 | GND |
| 13 | NC | 14 | NC |
| 15 | NC | 16 | GND |
| 17 | HA | 18 | HB |
| 19 | HC | 20 | HD |
| 21 | HE | 22 | GND |
| 23 | HDCLK | 24 | HLAT |
| 25 | HOE | 26 | GND |
⚡ مشخصات الکتریکی و فیزیکی
| پارامتر | مقدار |
|---|---|
| حداکثر رزولوشن | 512×512@60Hz |
| ولتاژ ورودی | DC 3.8V تا 5.5V |
| جریان مصرفی | 0.5A |
| توان مصرفی | 2.5W |
| دمای کاری | -20℃ تا +70℃ |
| رطوبت کاری | 10% تا 90% RH (بدون تقطّر) |
| دمای نگهداری | -25℃ تا +125℃ |
| رطوبت نگهداری | 0% تا 95% RH (بدون تقطّر) |
| ابعاد | 145.7 mm × 91.5 mm × 18.4 mm |
| وزن خالص | 93.1 g (فقط وزن کارت) |
| بستهبندی | هر کارت در بستهبندی Blister Pack؛ هر جعبه حاوی 100 کارت |
| ابعاد جعبه بستهبندی | 625.0 mm × 180.0 mm × 470.0 mm |
