توضیحات محصول
کارت دریافت Huidu R712 یک کارت دریافت نمایشگر LED است که از هر دو سیستم کنترل همزمان و ناهمزمان پشتیبانی میکند و نیازی به بورد آداپتور HUB ندارد. این کارت مجهز به ۱۲ رابط HUB75E روی بورد است، از پایداری بالایی برخوردار است و حداکثر ظرفیت بارگذاری آن 262,144 پیکسل میباشد.
مشخصات فنی (Parameters)
| پارامتر | توضیحات |
|---|---|
| سازگاری با کارت ارسال | جعبه ارسال دوحالته، کارت ارسال ناهمزمان، کارت ارسال همزمان، پردازنده ویدیویی سری VP |
| نوع ماژول | سازگار با تمام ماژولهای IC رایج، پشتیبانی از اکثر ماژولهای PWM IC |
| حالت اسکن | پشتیبانی از هر روش اسکن از حالت ثابت تا 1/64 اسکن |
| روش ارتباط | اترنت گیگابیت (Gigabit Ethernet) |
| محدوده کنترل | حداکثر ظرفیت بارگذاری: 262,144 پیکسل (512×512). ظرفیت بارگذاری توصیهشده: چیپ معمولی 128×1024 پیکسل، چیپ PWM 256×1024 پیکسل. توجه: ظرفیت بارگذاری واقعی به تعداد پورتهای HUB/رزولوشن ماژول بستگی دارد. |
| اتصال چندکارتی | کارت دریافت را میتوان در هر ترتیبی قرار داد |
| مقیاس خاکستری | 256 تا 65,536 |
| تنظیمات هوشمند | تکمیل تنظیمات هوشمند در چند مرحله ساده، امکان تنظیم چیدمان صفحه با هر ترازبندی از بورد واحد صفحه نمایش |
| تست عملکرد | تست یکنواختی روشنایی و تختی ماژول نمایش با عملکرد تست داخلی کارت دریافت |
| مسافت ارتباط | کابل شبکه Super Cat5, Cat6 تا ۸۰ متر |
| پورتها | DC 5V Power × ۲، پورت اترنت 1Gbps × ۲، HUB75E × ۱۲ |
| ولتاژ ورودی | 4.0V - 5.5V |
| توان مصرفی | 5W |
نمودار اتصال

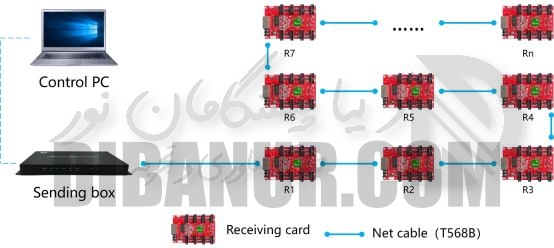

اتصال کارت R712 به باکس پخشکننده نمایشگر:

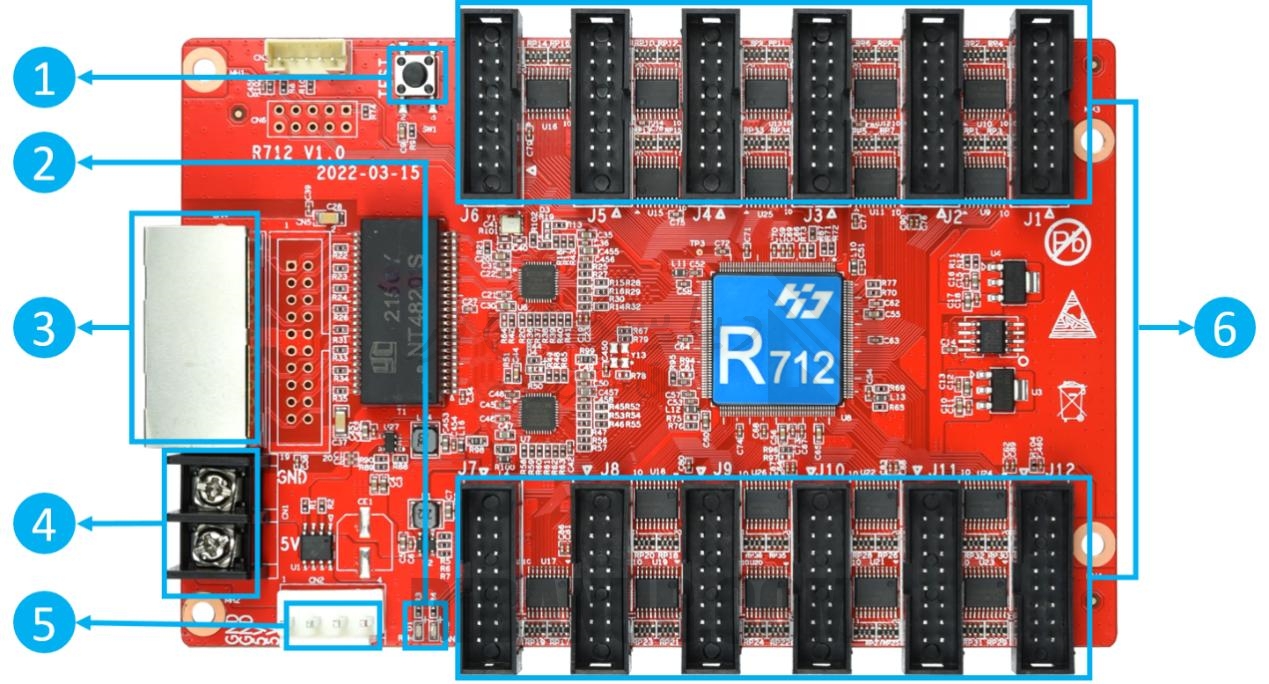

تعریف رابطها
توضیحات رابطها:
- ۱: دکمه تست - برای بررسی یکنواختی روشنایی نمایش و تختی ماژول نمایش
- ۲: نشانگر کار - D1 با چشمک زدن نشاندهنده عملکرد عادی کارت کنترل است. D2 با چشمک سریع نشاندهنده شناسایی گیگابیت و دریافت داده است
- ۳: پورت اترنت گیگابیت - برای اتصال به کارت ارسال یا کارت دریافت، دو پورت شبکه قابل تعویض هستند
- ۴: رابط برق - ورودی DC 5V
- ۵: رابط HUB75E - برای اتصال مستقیم به ماژولهای LED

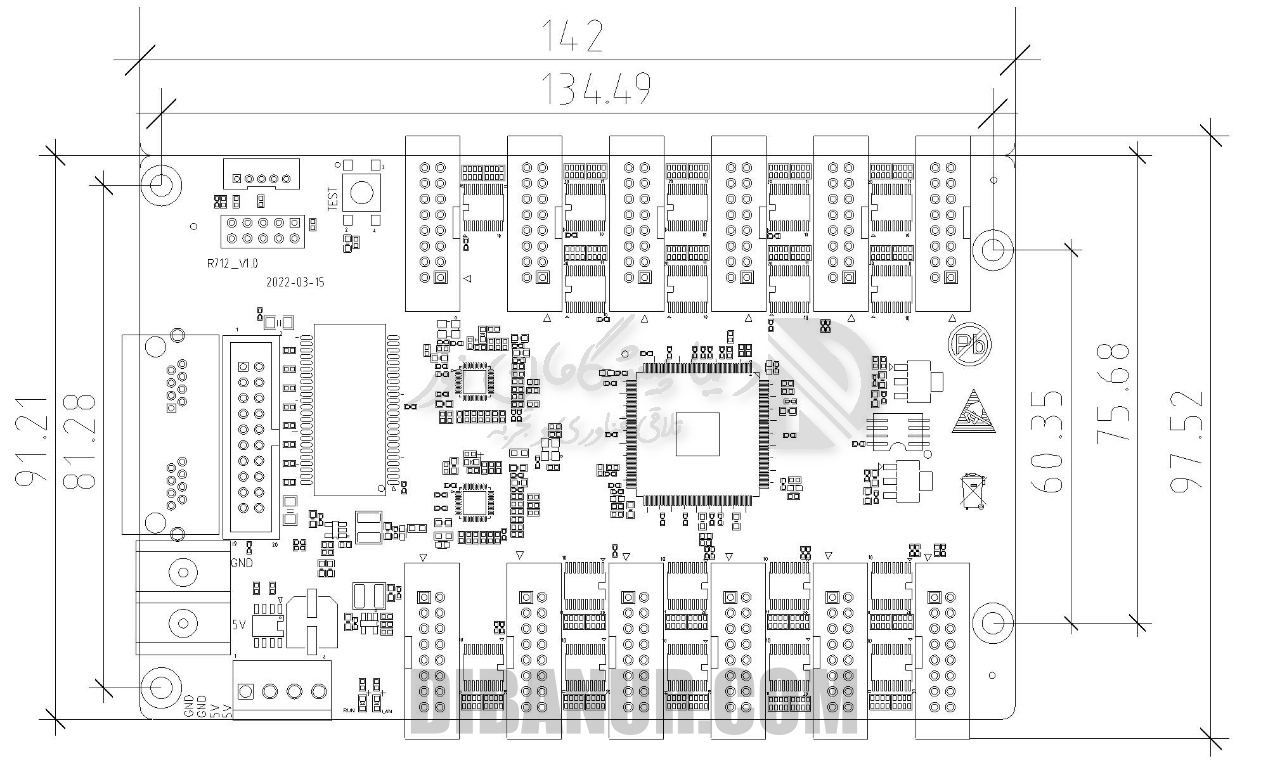

ابعاد
مشخصات الکتریکی و محیطی
| پارامتر | حداقل | نرمال | حداکثر |
|---|---|---|---|
| ولتاژ نامی (V) | 4.0 | 5.0 | 5.5 |
| دما ذخیرهسازی (℃) | -40 | 25 | 105 |
| دمای محیط کاری (℃) | -40 | 25 | 80 |
| رطوبت محیط کاری (%) | 0.0 | 30 | 95 |
| وزن خالص (g) | 91 گرم | ||
| گواهینامهها | CE, FCC, RoHS | ||
نکات مهم
- برای اطمینان از عملکرد پایدار سیستم در درازمدت، حتماً از منبع تغذیه استاندارد 5V استفاده کنید.
- تولیدات مختلف ممکن است تفاوتهایی در رنگ ظاهر و برچسبها داشته باشند.
