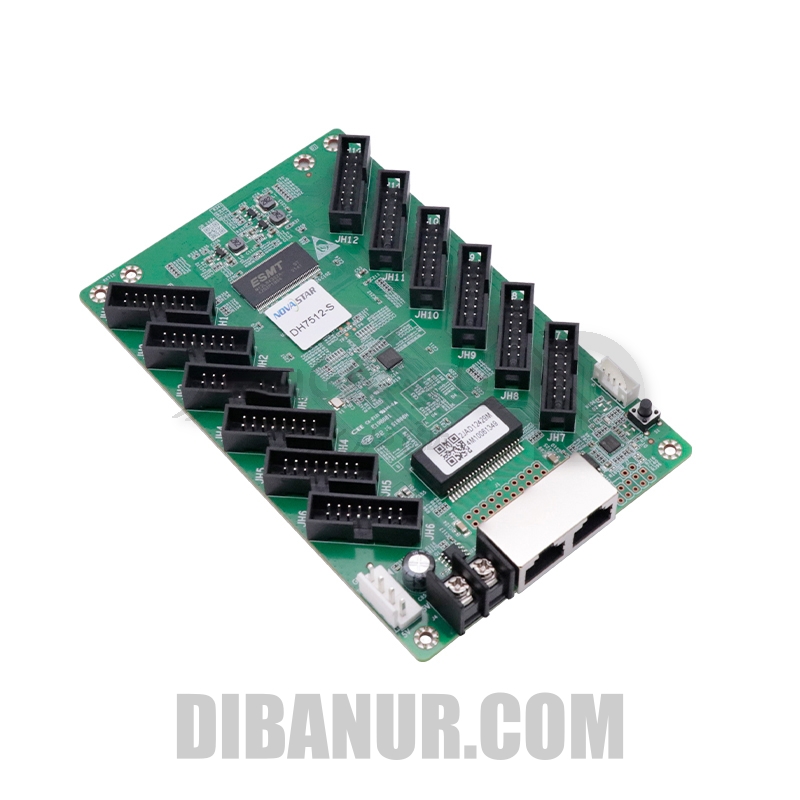

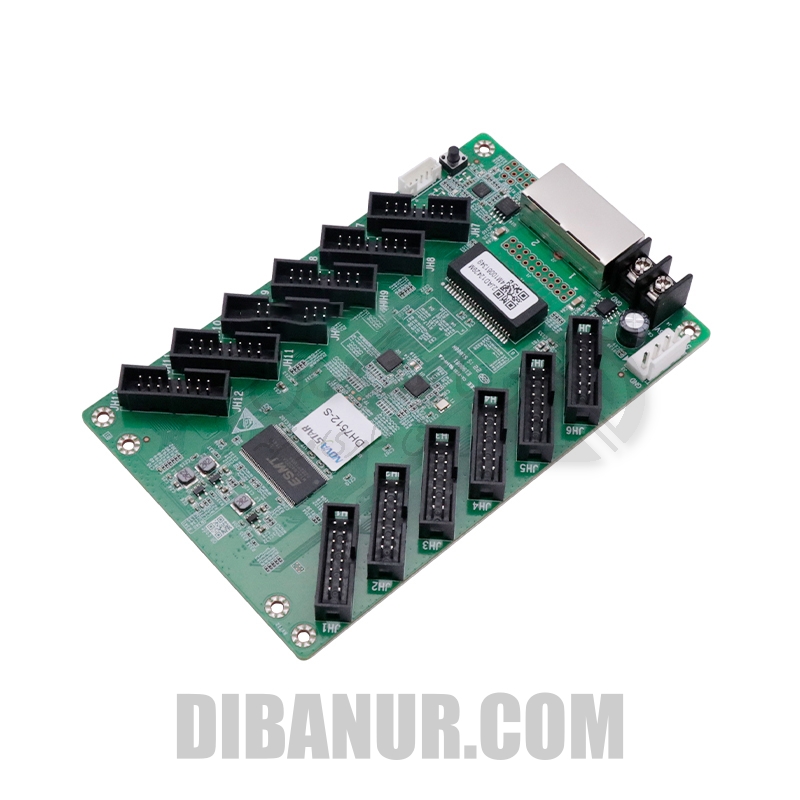

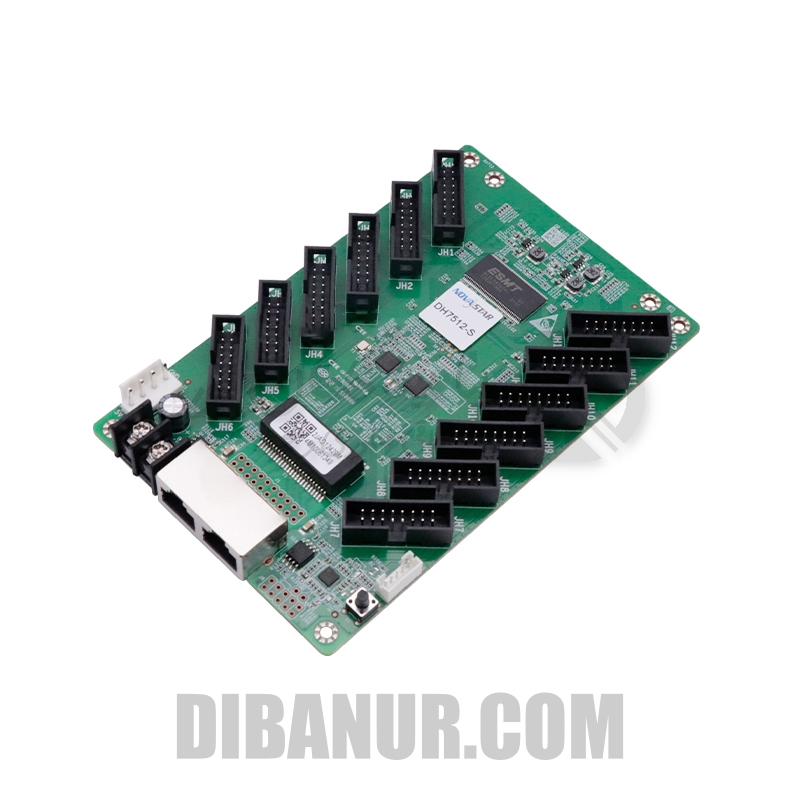

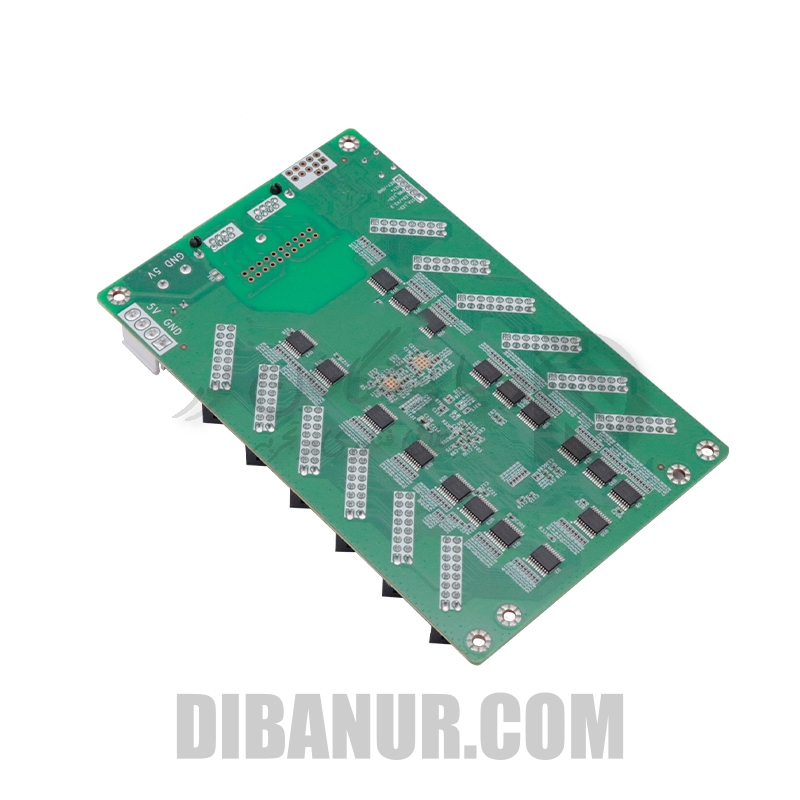

معرفی کارت ریسیور کنترلر Novastar DH7512/DH7512s
کارت دریافت NovaStar DH7512/DH7512-S با 12 خروجی HUB75E، 24 گروه داده RGB و ظرفیت تراش حداکثر 512×384@60Hz (ترش PWM) یا 512×512@60Hz (ترش معمولی) طراحی شده است.
مشخصات فنی
| مشخصه | مقدار |
|---|
| برند و مدل | NovaStar DH7512 / DH7512-S |
| نوع محصول | Receiving Card |
| خروجیهای ماژول | 12× HUB75E |
| گروه داده RGB | 24 groups |
| ظرفیت تراش PWM | 512×512@60Hz |
| ظرفیت تراش معمولی | 512×384@60Hz |
| کالیبراسیون رنگها | Supported |
| اصلاح درز کابینت | Supported |
| تنظیم خطوط رنگ و تاریک | Supported |
| قابلیت سهبعدی | Supported |
| Gamma مستقل RGB | Supported |
| چرخش تصویر | 90° increments |
| نرمافزار | NovaLCT V5.3.1 or later |
پورتها و رابطها
| نام | توضیحات |
|---|
| HUB75E Connectors | Connect to the module. |
| Power Connector | Connect to the input power. Either of the connectors can be chosen. |
| Gigabit Ethernet Ports | Connect to the sending card, and cascade other receiving cards. Each connector can be used as input or output. |
| Self-Test Button | Set the test pattern. After the Ethernet cable is disconnected, press the button twice, and the test pattern will be displayed on the screen. Press the button again to switch the pattern. |
| 5-Pin LCD Connector | Connect to the LCD. |
وضعیت نشانگرها
| نشانگر | رنگ | وضعیت | توضیحات |
|---|
| Running indicator | Green | Flashing once every 1s | The receiving card is functioning normally. Ethernet cable connection is normal, and video source input is available. |
| | Flashing once every 3s | Ethernet cable connection is abnormal. |
| | Flashing 3 times every 0.5s | Ethernet cable connection is normal, but no video source input is available. |
| | Flashing once every 0.2s | The receiving card failed to load the program in the application area and is now using the backup program. |
| | Flashing 8 times every 0.5s | A redundancy switchover occurred on the Ethernet port and the loop backup has taken effect. |
| Power indicator | Red | Always on | The power supply is normal. |
تعریف پینها (JH1)
| R1 | 1 | 2 | G1 | |
|---|
| / | B1 | 3 | 4 | GND | Ground |
| / | R2 | 5 | 6 | G2 | / |
| / | B2 | 7 | 8 | HE1 | Line decoding signal |
| Line decoding signal | HA1 | 9 | 10 | HB1 | Line decoding signal |
| Line decoding signal | HC1 | 11 | 12 | HD1 | Line decoding signal |
| Shift clock | HDCLK1 | 13 | 14 | HLAT1 | Latch signal |
| Display enable signal | HOE1 | 15 | 16 | GND | Ground |
مشخصات الکتریکی و فیزیکی
| مشخصه | جزئیات | مقدار |
|---|
| Maximum Resolution | | 512×384@60Hz |
| Electrical Parameters | Input voltage | DC 3.8 V to 5.5 V |
| Rated current | 0.6 A |
| Rated power consumption | 3.0 W |
| Operating Environment | Temperature | –20°C to +70°C |
| Humidity | 10% RH to 90% RH, non-condensing |
| Storage Environment | Temperature | –25°C to +125°C |
| Humidity | 0% RH to 95% RH, non-condensing |
| Physical Specifications | Dimensions | 70.0 mm × 45.0 mm × 8.0 mm |
| Net weight | 16.2 g |
| Packing Information | Packing specifications | Each receiving card is packaged in a blister pack. Each packing box contains 80 receiving cards. |
| Packing box dimensions | 378.0 mm × 190.0 mm × 120.0 mm |
ویژگیها و عملکرد
DH7512 و DH7512-S با 12 خروجی HUB75E برای بارگزاری بیشتر، کالیبراسیون رنگها، اصلاح درز کابینت، 3D و چرخش تصویر طراحی شدهاند.
کاربردها
این کارت برای کابینتهای نمایشگر LED، تابلوهای تبلیغاتی، ویدئوالهای فروشگاهی و پروژههای داخلی یا فضای باز سازگار با اکوسیستم NovaStar مناسب است.
راهنمای انتخاب
پیش از خرید، مدل دقیق چاپشده روی برد، تعداد خروجی HUB75E، نوع تراشه درایور، حالت اسکن، ظرفیت پیکسل و نسخه نرمافزار کنترلر را بررسی کنید. برای مقایسه، کارتهای دریافت نمایشگر LED را مشاهده کنید.
